一、电路图中各符号的含义

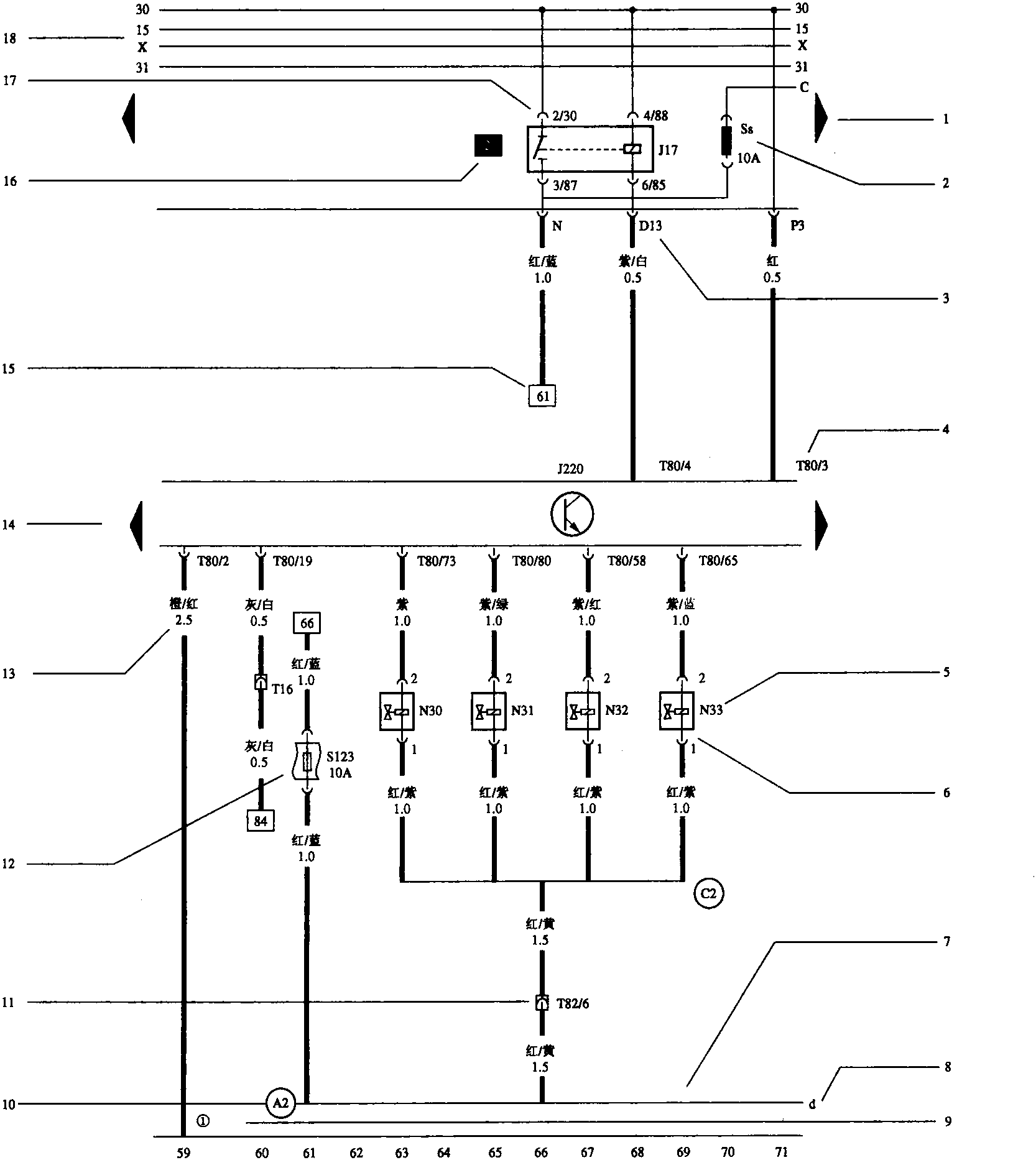

典型大众车系的电路图如图0-1所示。图中各个图例的解释见表0-1。图0-1 大众汽车电路图识读表0-1 图0-1中各个图例的解释图 例含义1-三角箭头表示下接下一页电路图。2-熔断丝代号例如S5表示该...查看详细>>
1017字二、电路图的整体标识
大众车系电路图遵循德国工业标准DIN725527。特点是图上部的灰色区域表示汽车的中央接线盒的熔断丝与继电器。灰色区域内部水平线为接电源正极的导线，有30、15、X等。其中30线直接接在蓄电池正极，称...查看详细>>
1036字三、电路图的特点分析
1.接点标记具有固定的含义在大众汽车电路图中经常遇到接点标记的数字及字母，它们具有固定的含义。如数字30代表的是来自蓄电池正极的供电线;数字31代表搭铁线;数字15代表来自点火开关的点火供电线;数字5...查看详细>>
536字

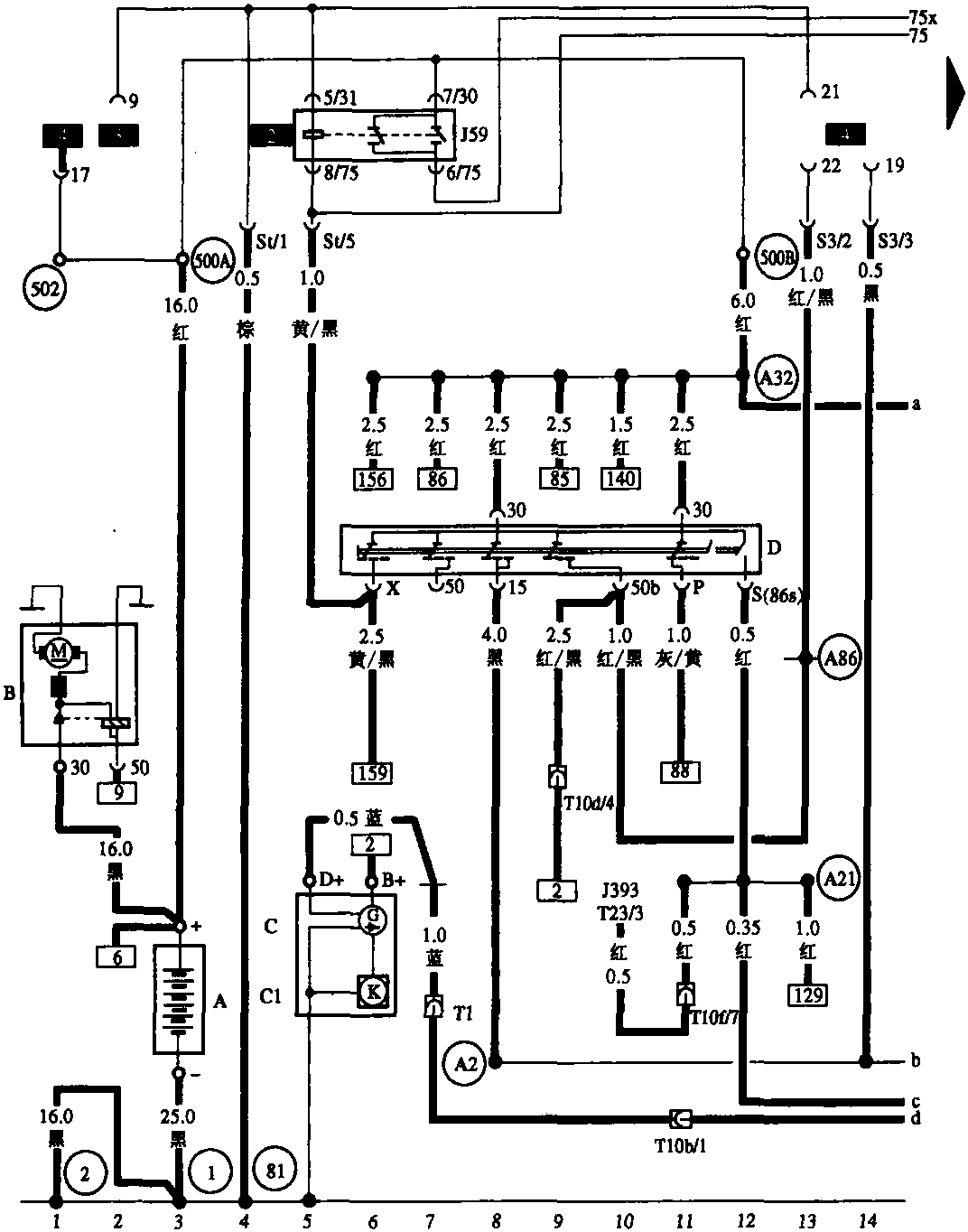

蓄电池、点火开关、发电机、启动机、X触点继电器(1～14)
A —蓄电池B —启动机C —发电机C1—调压器D —点火开关J59—X触点继电器J393—舒适电子的控制单元T1—单针插头，蓝色，在发动机缸线体的右侧T10b—10针插头，黑色，在发动机室发动机控制...查看详细>>
501字1图

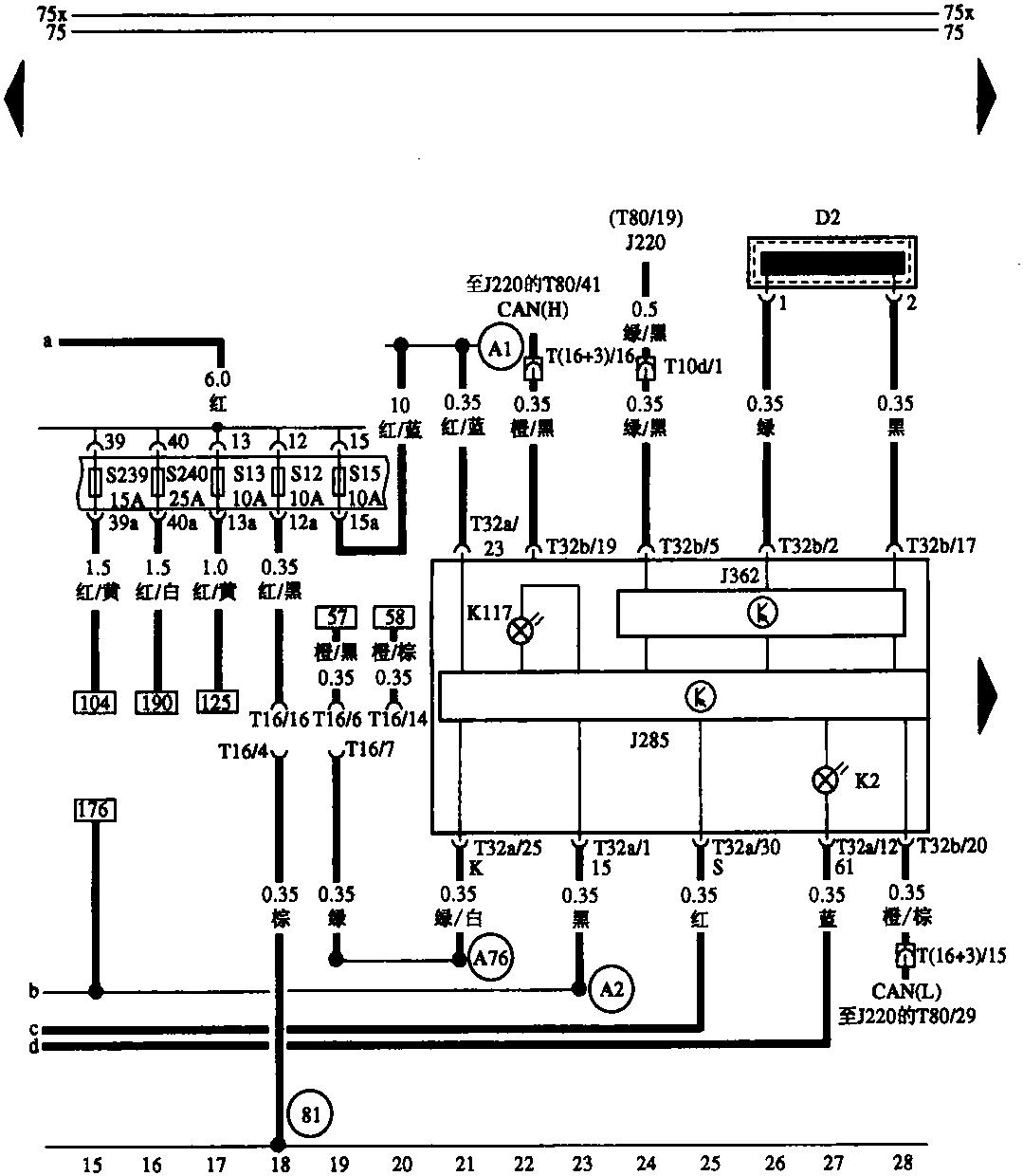

电子防盗器、防盗器报警灯、自诊断接口、发电机充电指示灯(15～28)
D2 —防盗器识读线圈J220—电喷控制单元J285—仪表板显示控制单元J362—防盗器控制单元K2 —发电机充电指示灯K117—防盗器报警灯S12 —熔断丝12，10 A，在熔断丝架上S13 —熔断...查看详细>>
604字1图

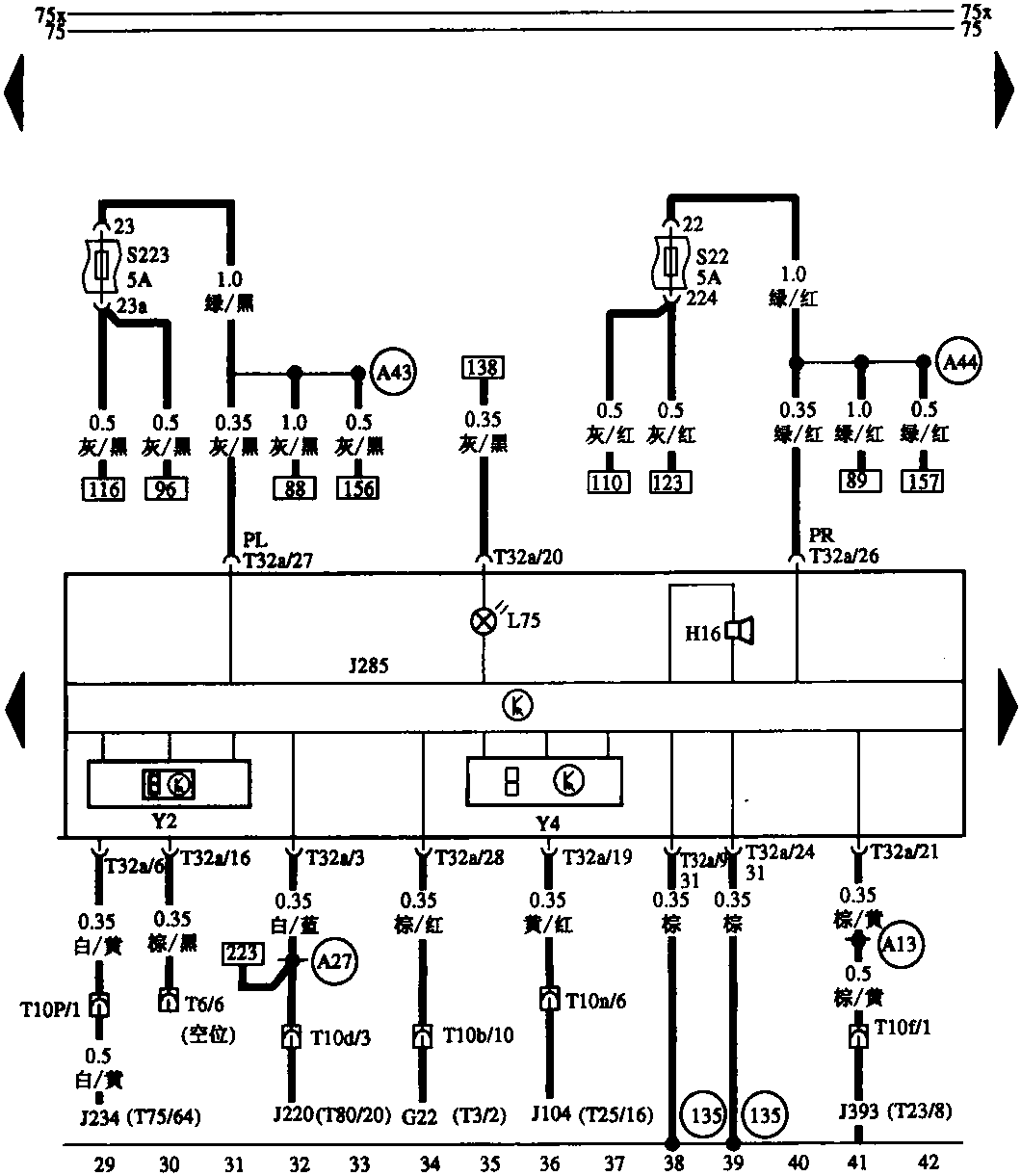

仪表板、数字钟、里程表、灯光打开时的报警蜂鸣器等(29～42)
G22 —里程表传感器，在变速器内H16 —灯光打开时的报警蜂鸣器J220 —电喷控制单元J104 —ABS制动防抱死系统的控制单元J234 —安全气囊的控制单元J393 —舒适电子的控制单元L75...查看详细>>
695字1图

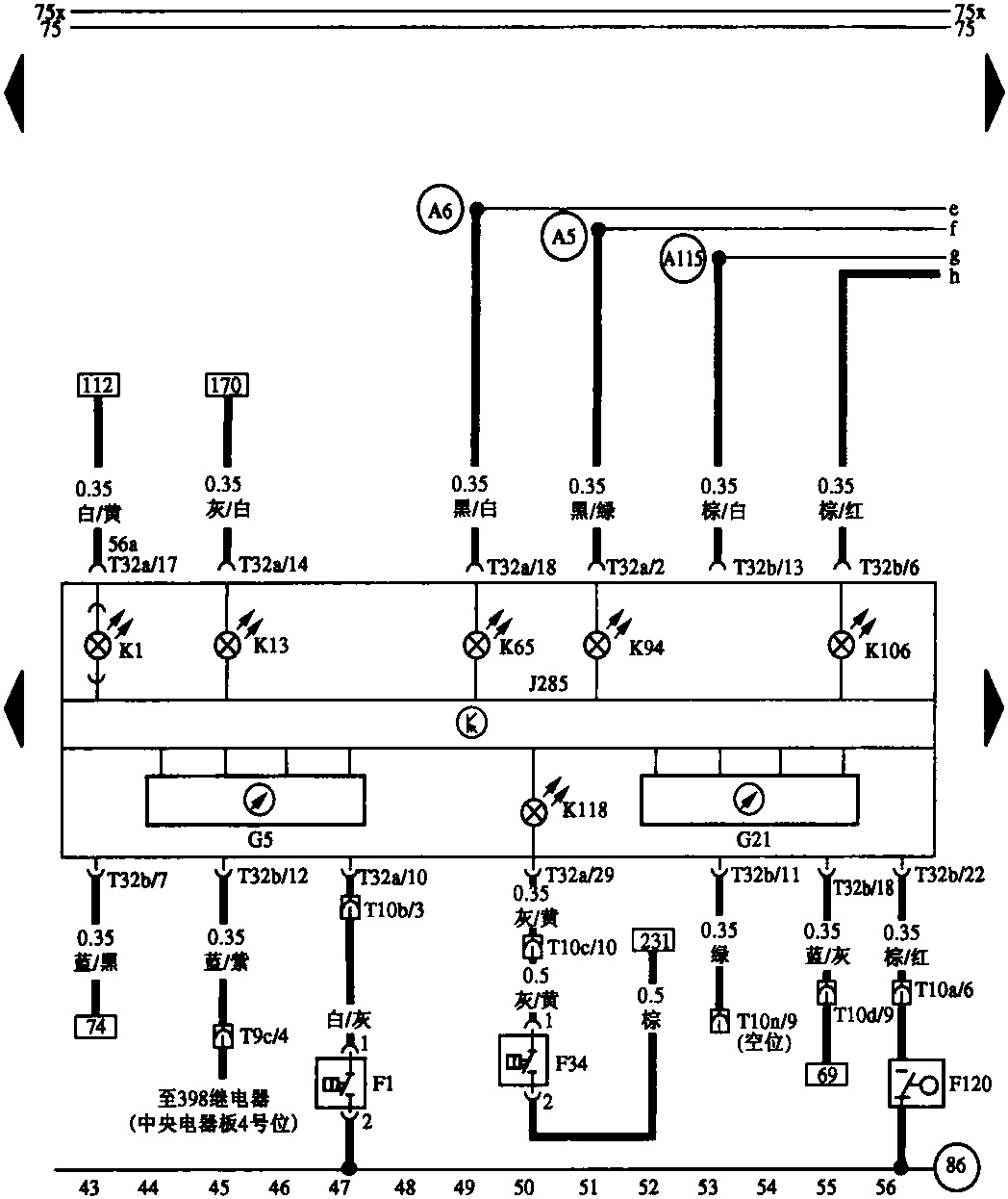

仪表板、制动系统警告灯、转向警告灯、远光指示灯、制动液位报警开关等(43～56)
F1 —机油压力开关(高压)F34 —制动液位报警开关F120—发动机罩开关G5 —转速表G21—车速表J285—仪表板显示控制单元K1 —远光灯指示灯K13—后雾灯警告灯K65—左侧转向指示灯K94...查看详细>>
554字1图

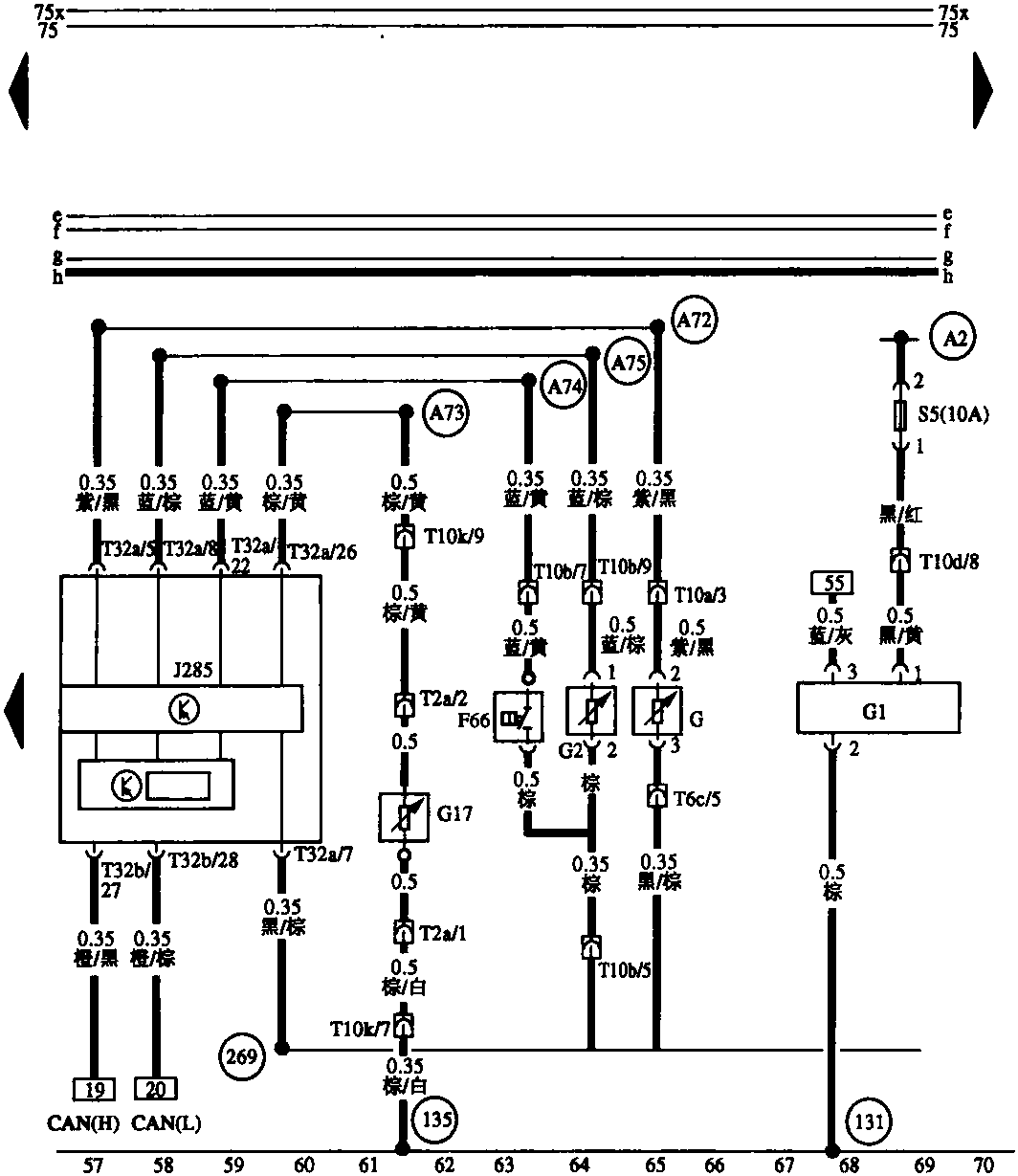

仪表板、环境温度传感器、冷却液温度传感器、冷却液液位开关、燃油表传感器、CAN总线和机油压力传感器等(57～70)
CAN(H)—CAN总线的高位CAN(L)—CAN总线的低位F66 —冷却液液位开关G —燃油表传感器G1 —机油压力传感器G2 —冷却液温度表传感器G17 —环境温度传感器，在左前保险杠上S5 —熔...查看详细>>
641字1图

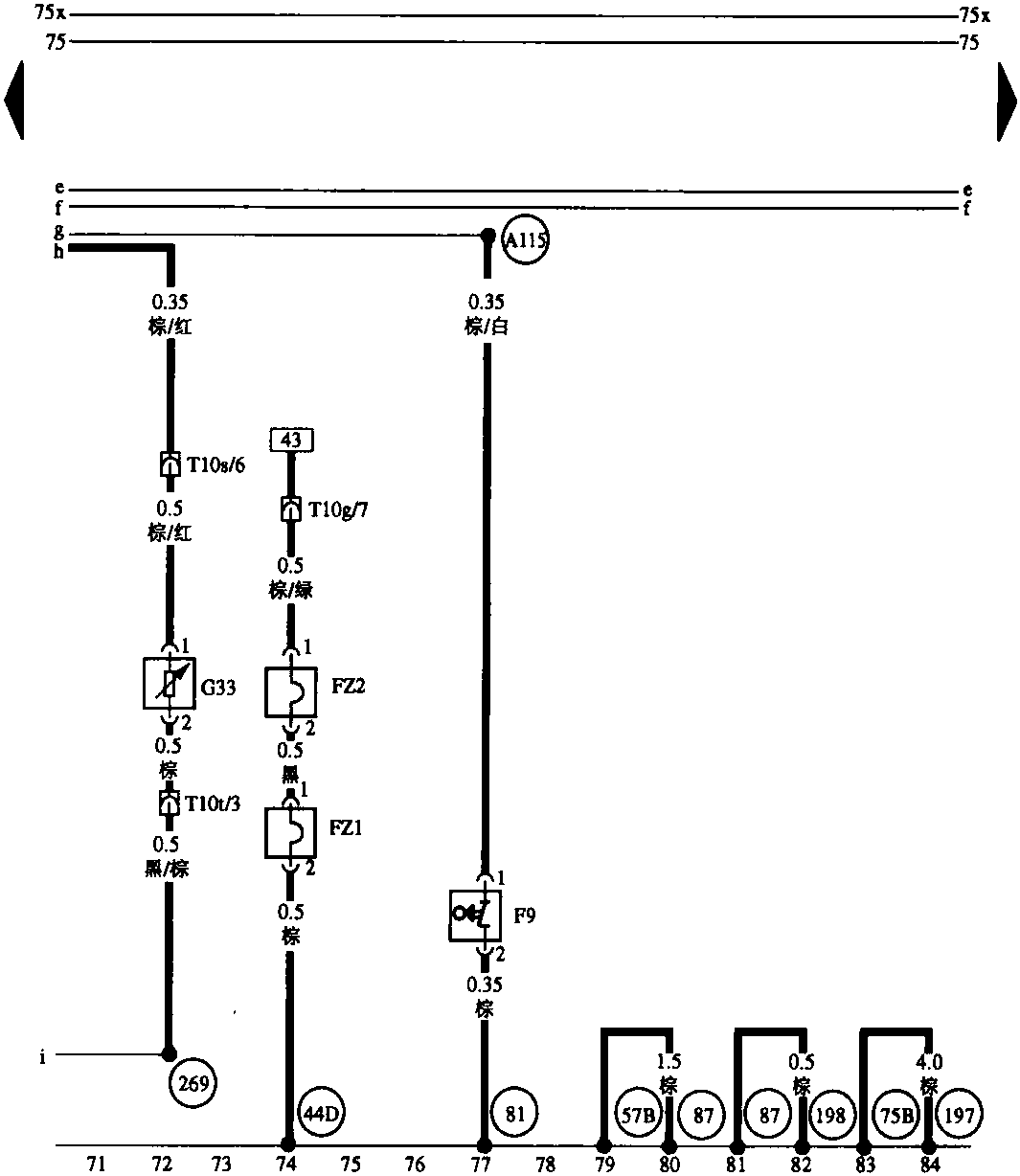

手制动开关、清洗液位传感器、制动片磨损信号开关等(71～84)
F9 —手制动报警开关G33 —清洗液位传感器T6 —6针插座，红色(空位)T10g —10针插头，灰色，在右A柱处(11号位)T10s —10针插头，粉红色，在左A柱处(10号位)T10t —10针...查看详细>>
436字1图

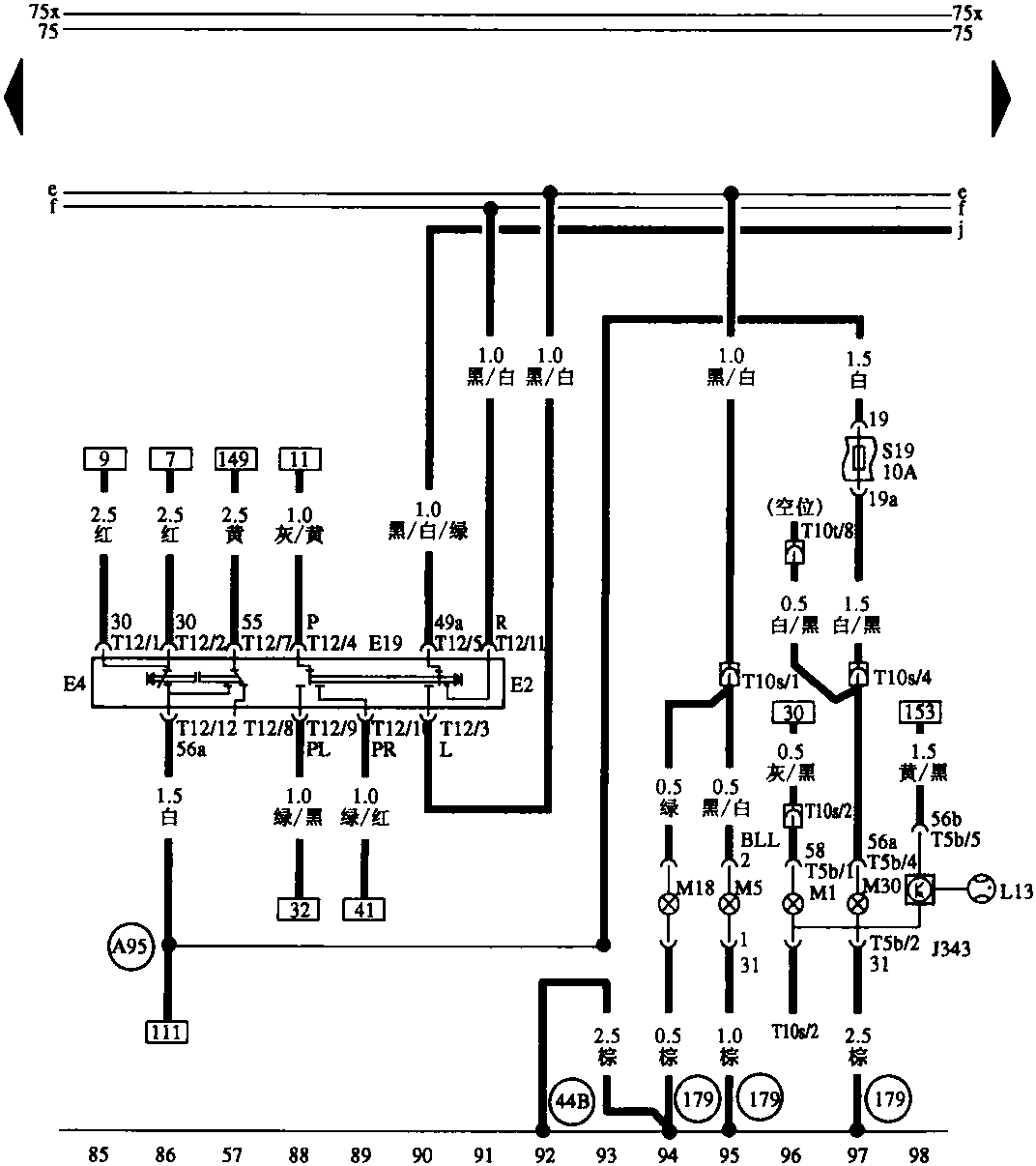

转向开关、大灯变光开关、停车灯开关、左前灯(85～98)
E2 —转向开关E4 —大灯变光开关E19—停车灯开关J343—左充电大灯控制单元L13—左充电大灯M1 —左前停车灯M5 —左前转向灯M18—左侧面转向灯M29—左侧近光灯M30—左侧远光灯S19...查看详细>>
365字1图
