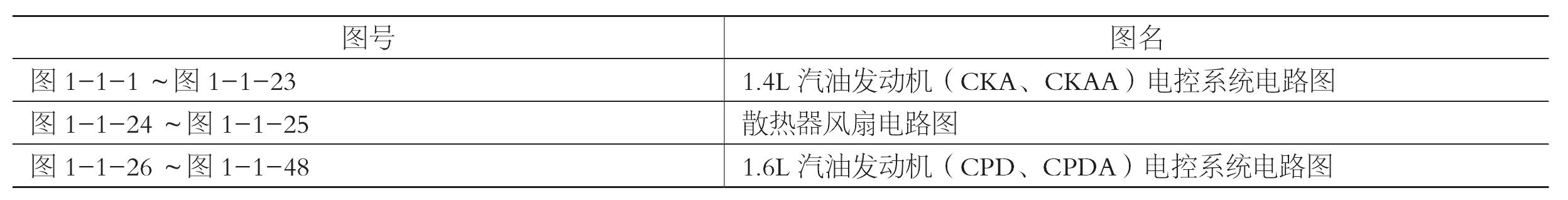

表1-1-1 发动机系统电路图(自2017年8月起)的图号和图名对照表
...查看详细>>
35字1图

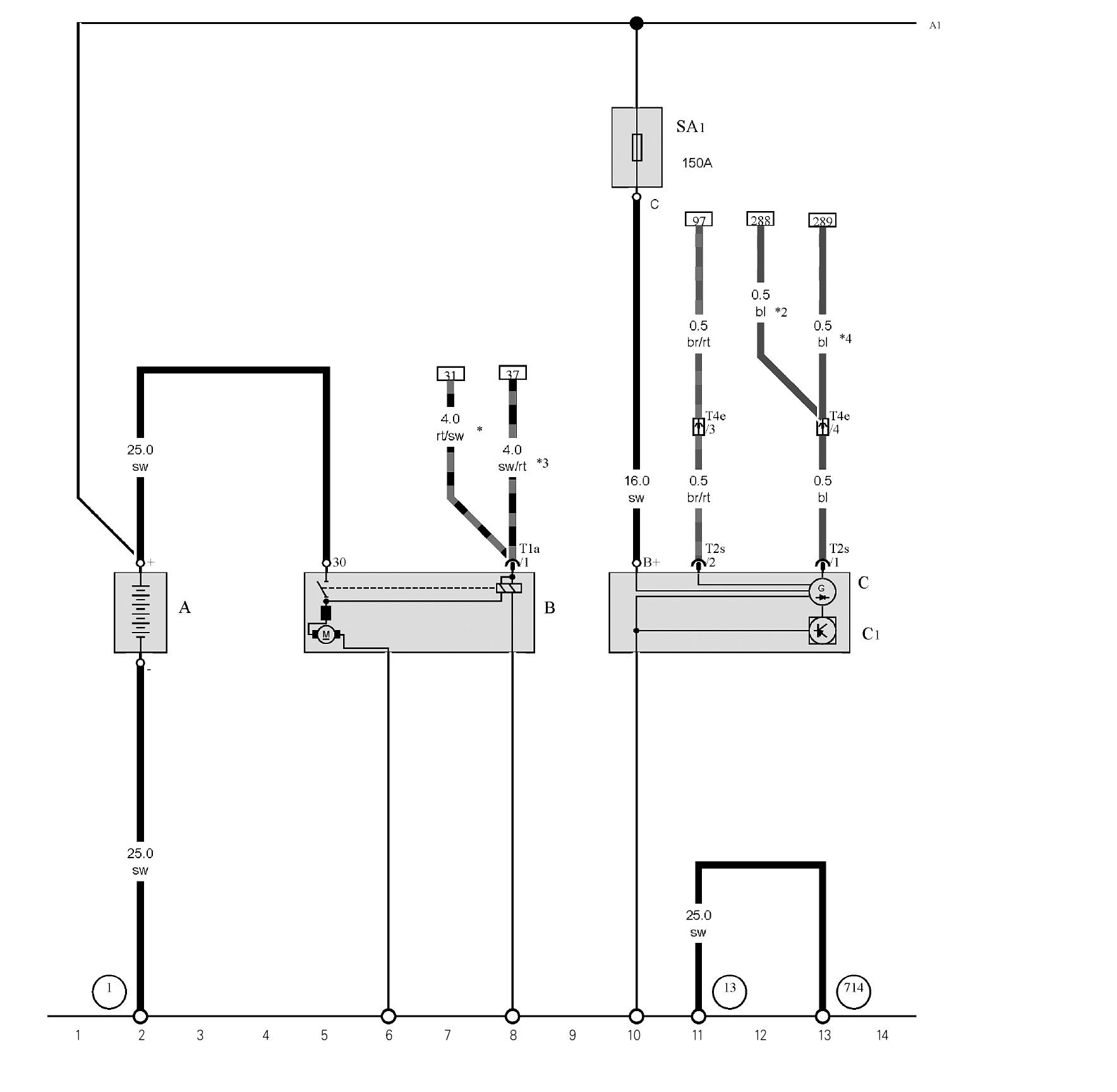

图1-1-1 蓄电池、启动机、交流发电机、电压调节器、保险丝架A上的保险丝1
A-蓄电池 B-启动机 C-交流发电机 C1-电压调节器 SA1-保险丝架 A 上的保险丝 1 T1a-1 芯插头连接，黑色 T2s-2 芯插头连接，黑色 T4e-4 芯插头连接，发动机...查看详细>>
271字1图

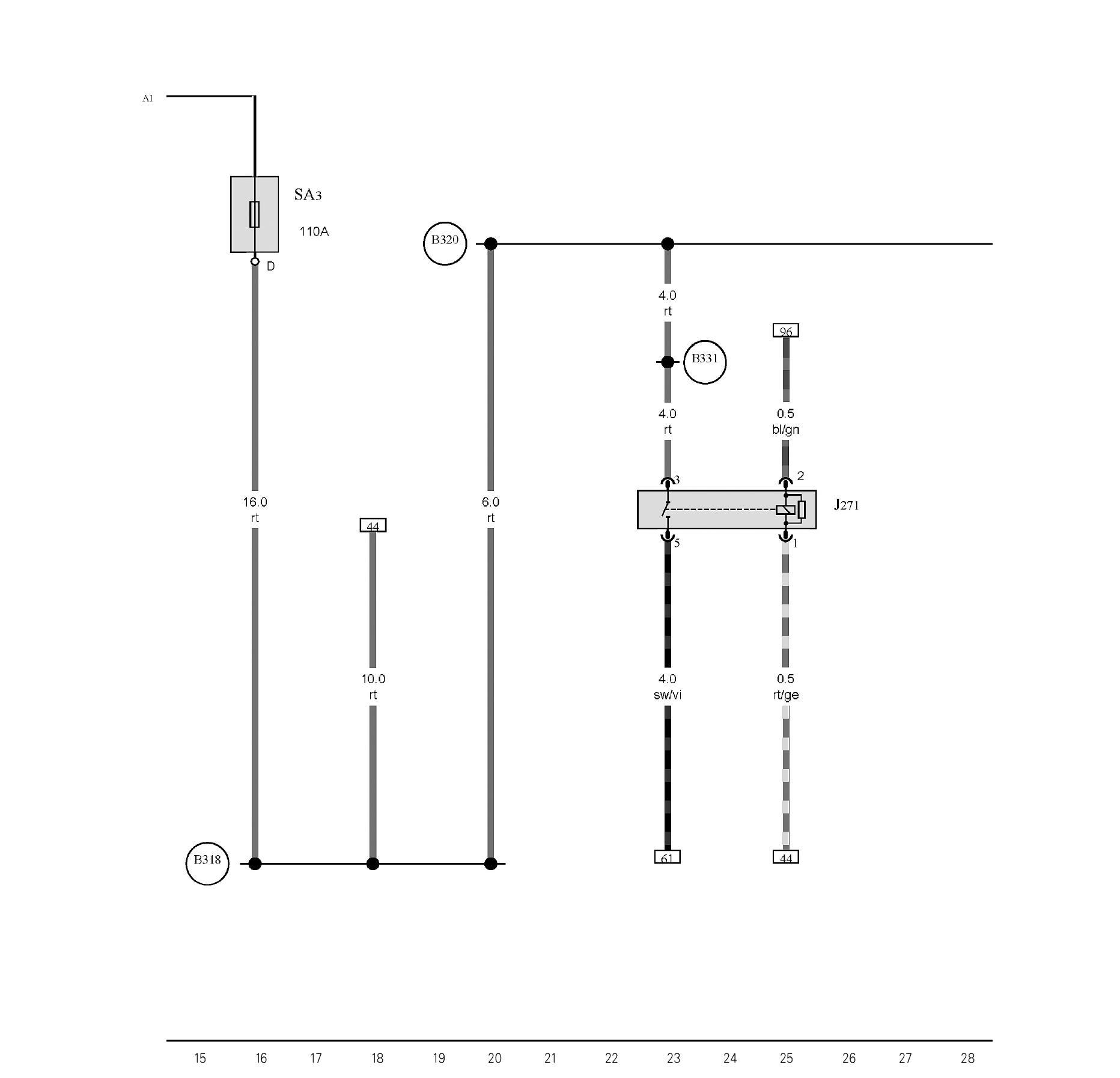

图1-1-2 主继电器、保险丝架A上的保险丝3
J271-主继电器 SA3-保险丝架 A 上的保险丝3 B318-正极连接4(30a)，在主导线束中 B320-正极连接6(30a)，在主导线束中 B331-正极连接17(30a)，在主导线束...查看详细>>
128字1图

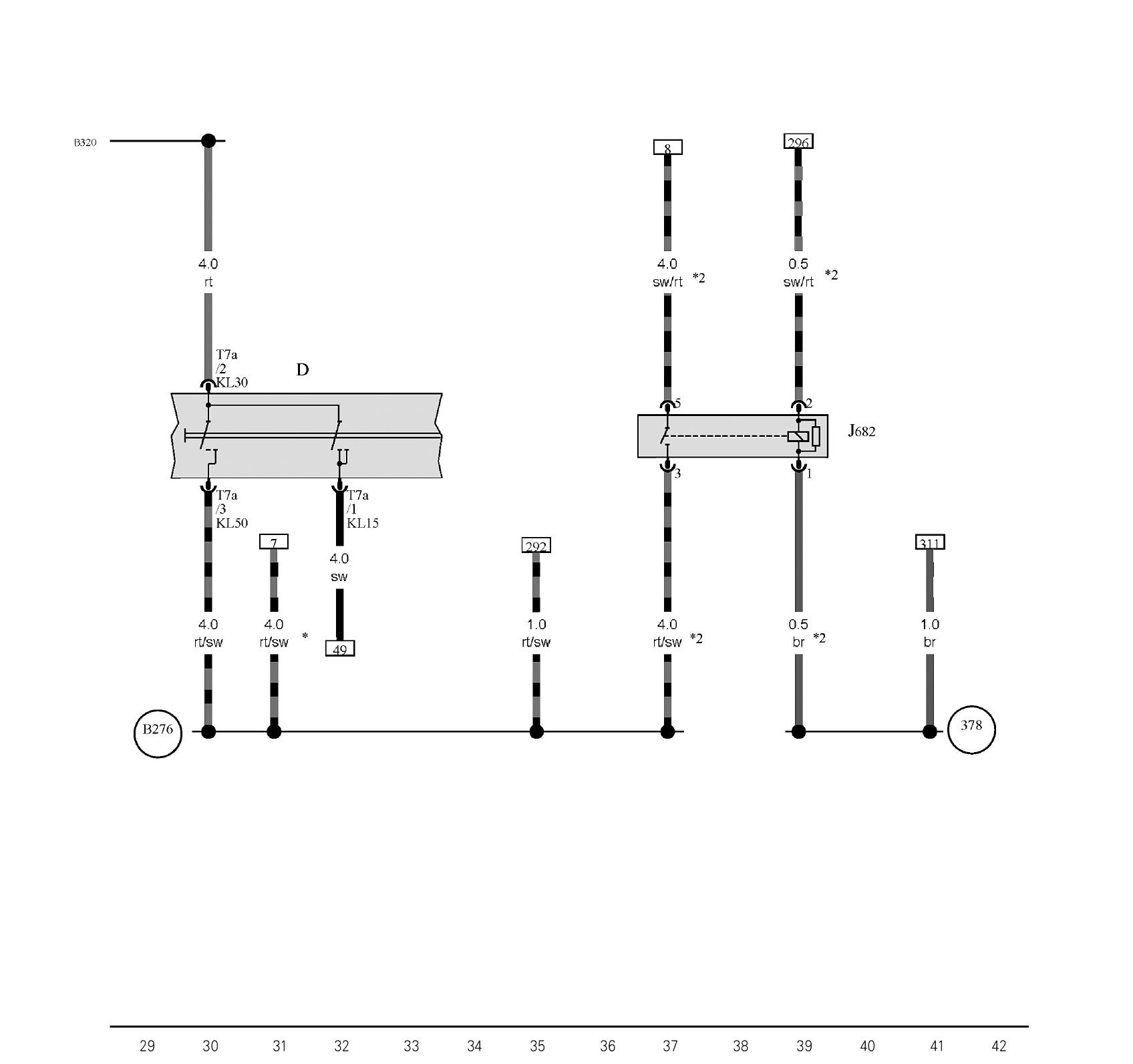

图1-1-3 点火启动开关；供电继电器，接线端50
D-点火启动开关 J682-供电继电器，接线端 50 T7a-7芯插头连接，黑色 378-接地连接13，在主导线束中 B276-正极连接(50)，在主导线束中 B320-正极连接6(30a)...查看详细>>
169字1图

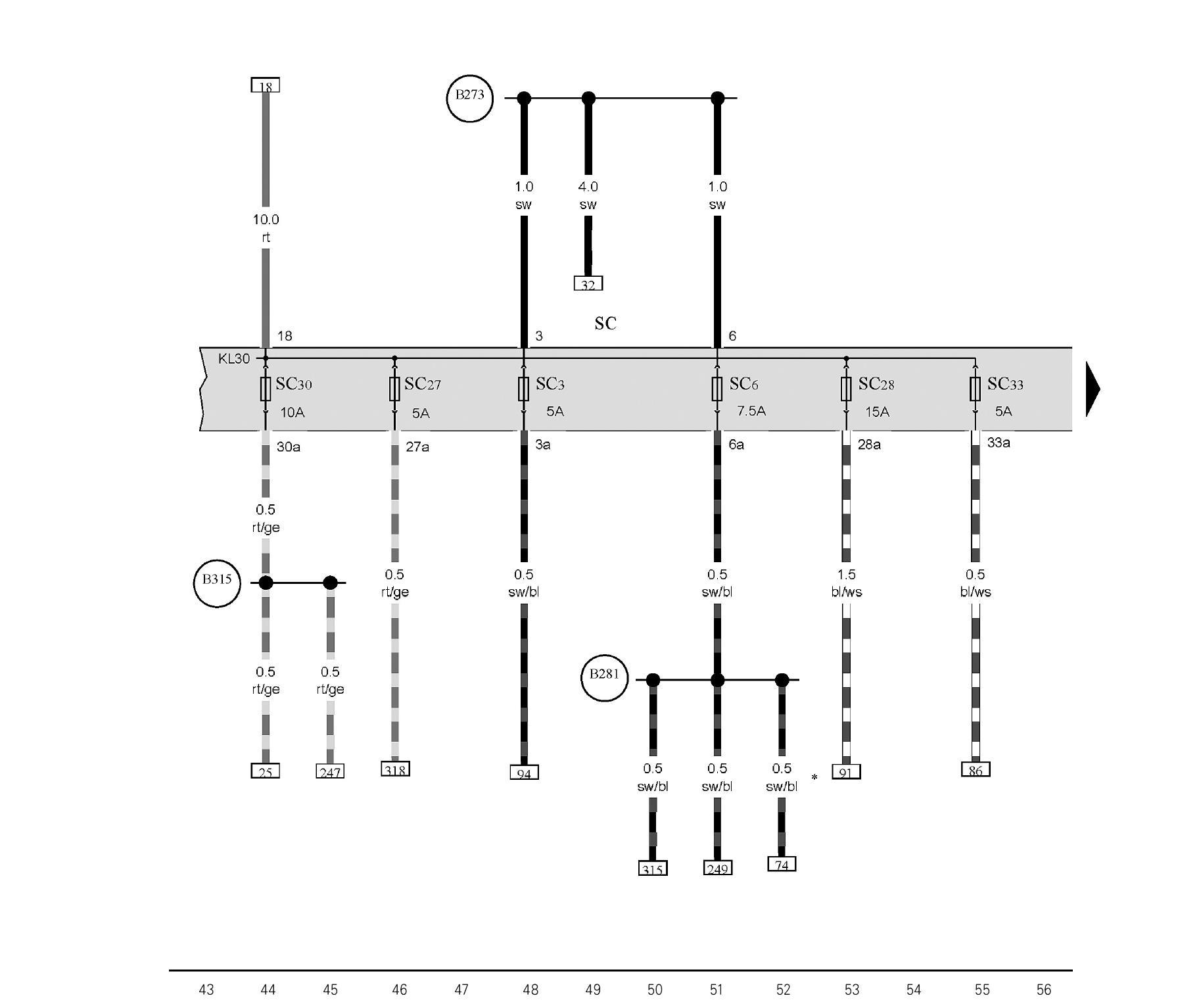

图1-1-4 保险丝架C
SC-保险丝架C SC3-保险丝架C上的保险丝3 SC6-保险丝架C上的保险丝6 SC27-保险丝架C上的保险丝27 SC28-保险丝架C上的保险丝28 SC30-保险丝架C上的保险丝30...查看详细>>
224字1图

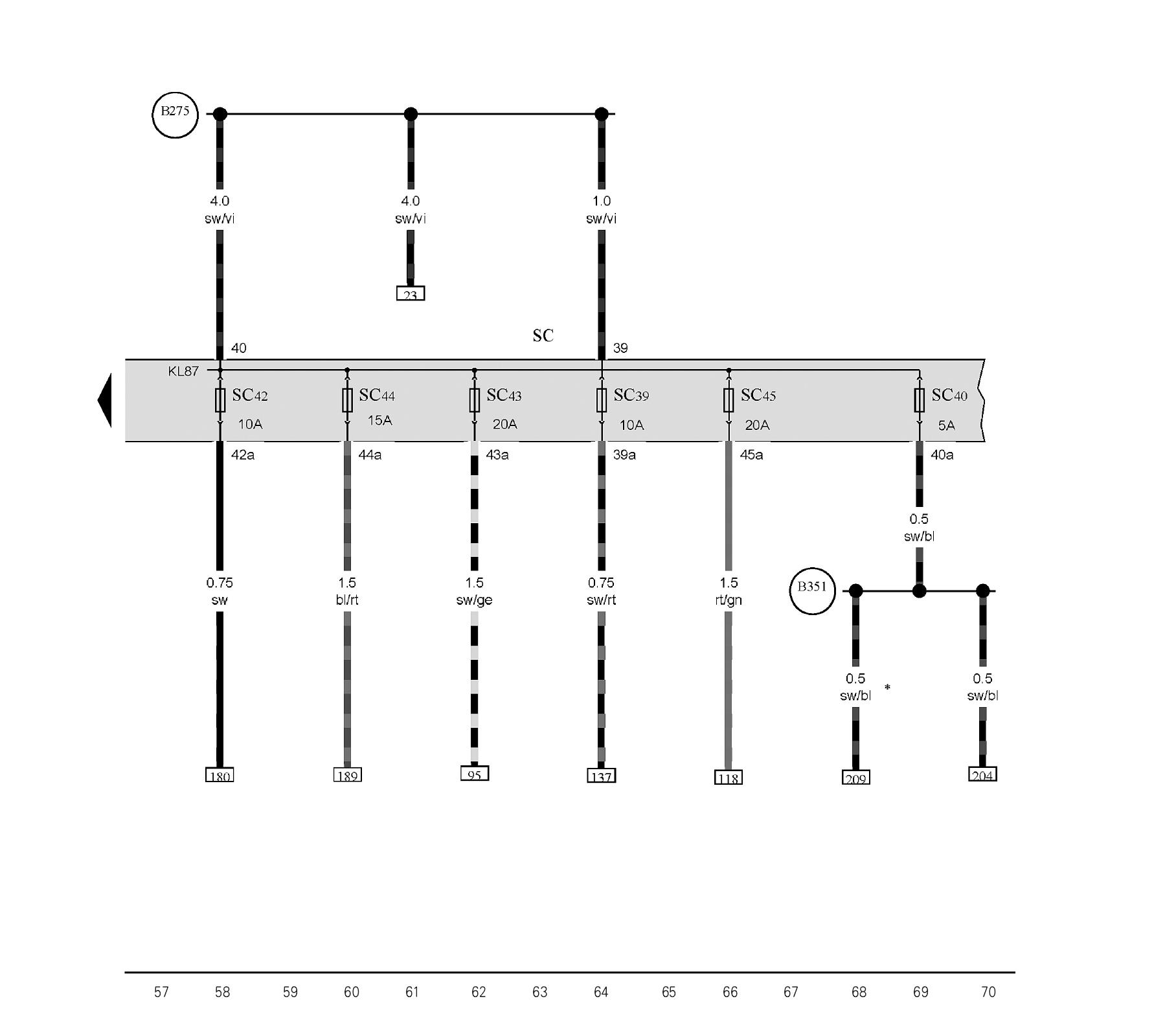

图1-1-5 保险丝架C
SC-保险丝架C SC39-保险丝架C上的保险丝39 SC40-保险丝架C上的保险丝40 SC42-保险丝架C上的保险丝42 SC43-保险丝架C上的保险丝43 SC44-保险丝架C上的保险...查看详细>>
202字1图

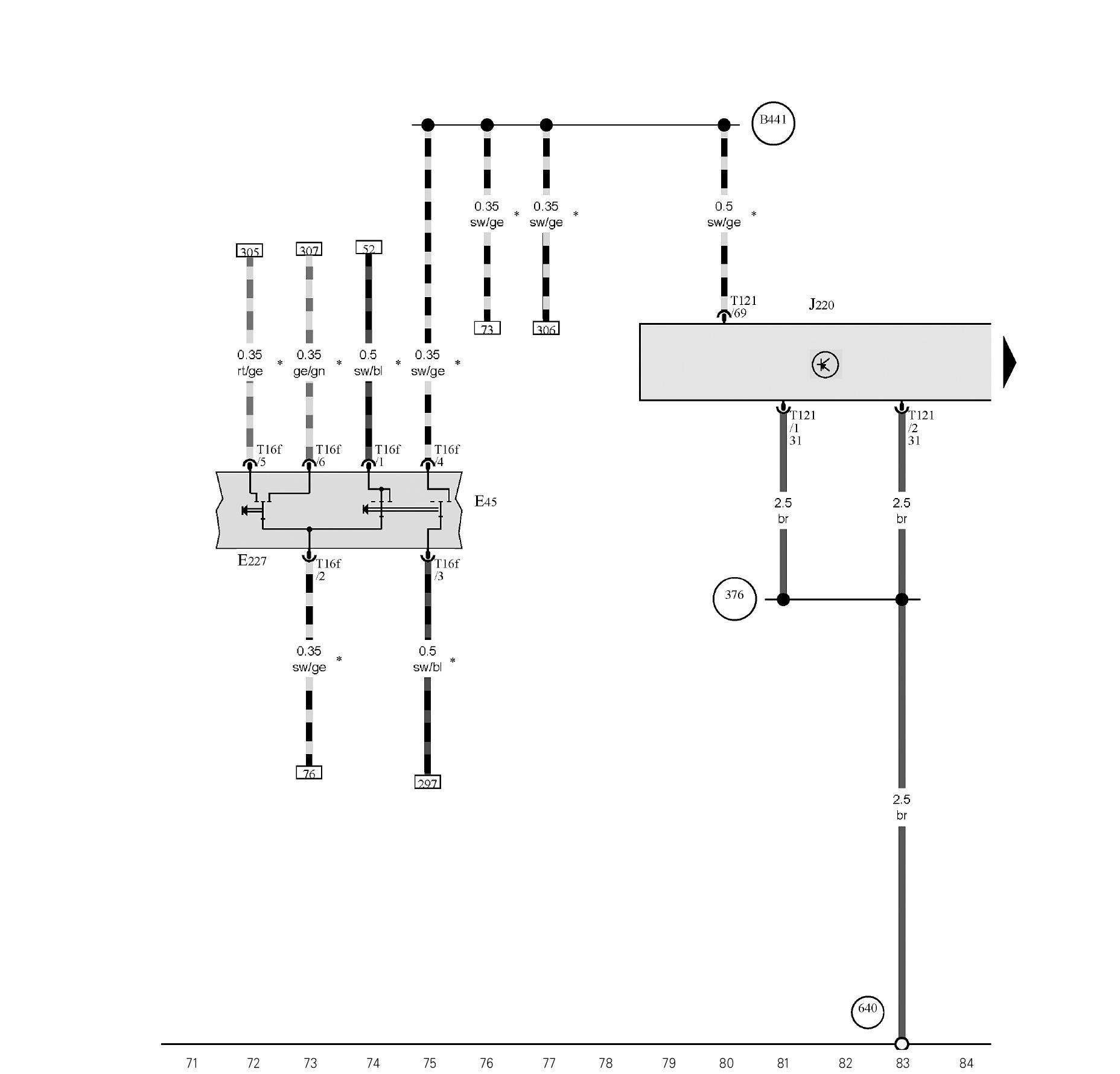

图1-1-6 定速巡航装置开关、定速巡航装置设置按钮、Motronic控制单元
E45-定速巡航装置开关 E227-定速巡航装置设置按钮 J220-Motronic控制单元 T16f-16芯插头连接，黑色 T121-121芯插头连接，黑色 376-接地连接11，在主导线...查看详细>>
201字1图

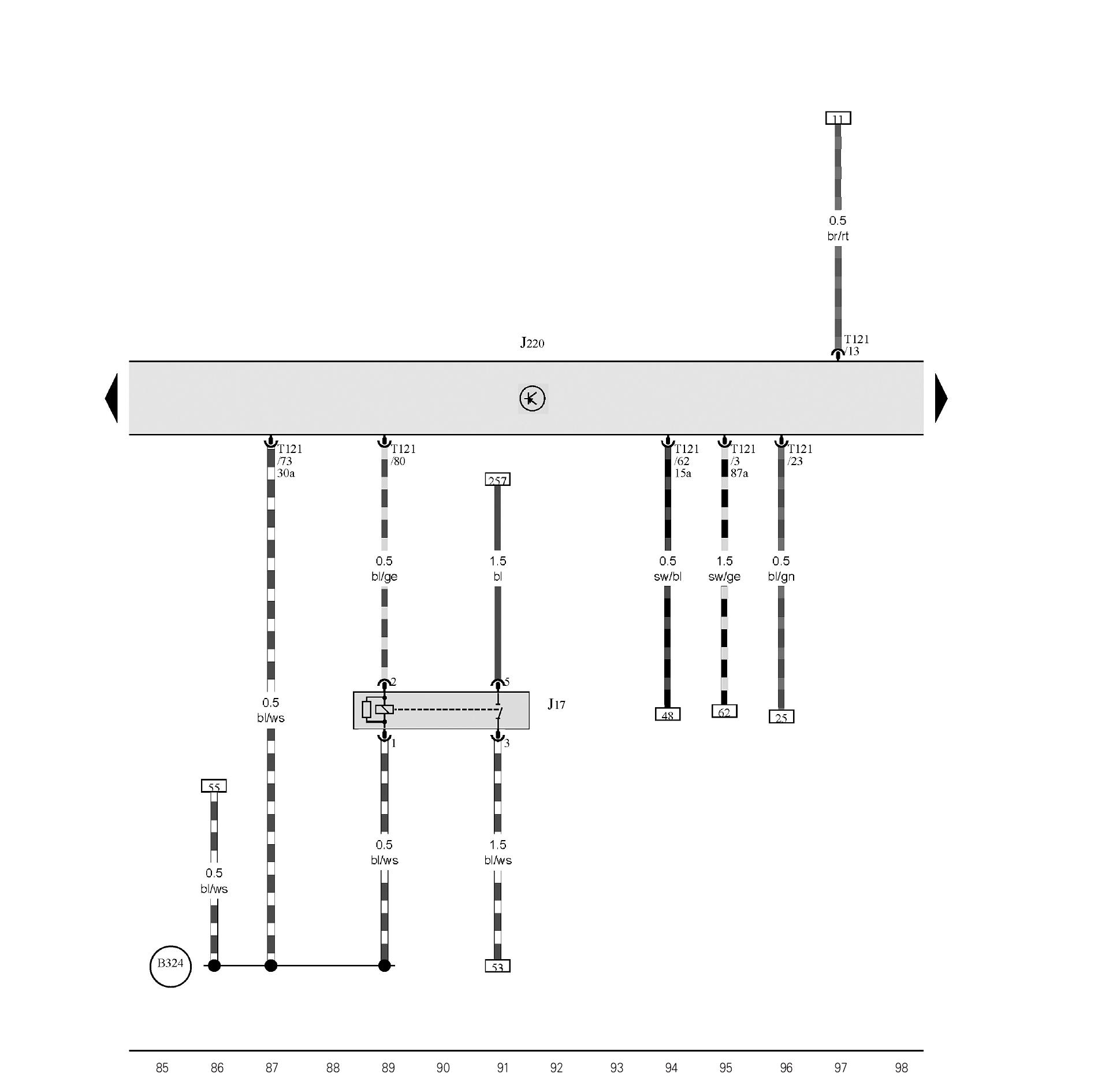

图1-1-7 燃油泵继电器、Motronic控制单元
J17-燃油泵继电器 J220-Motronic控制单元 T121-121芯插头连接，黑色 B324-正极连接10(30a)，在主导线束中...查看详细>>
102字1图

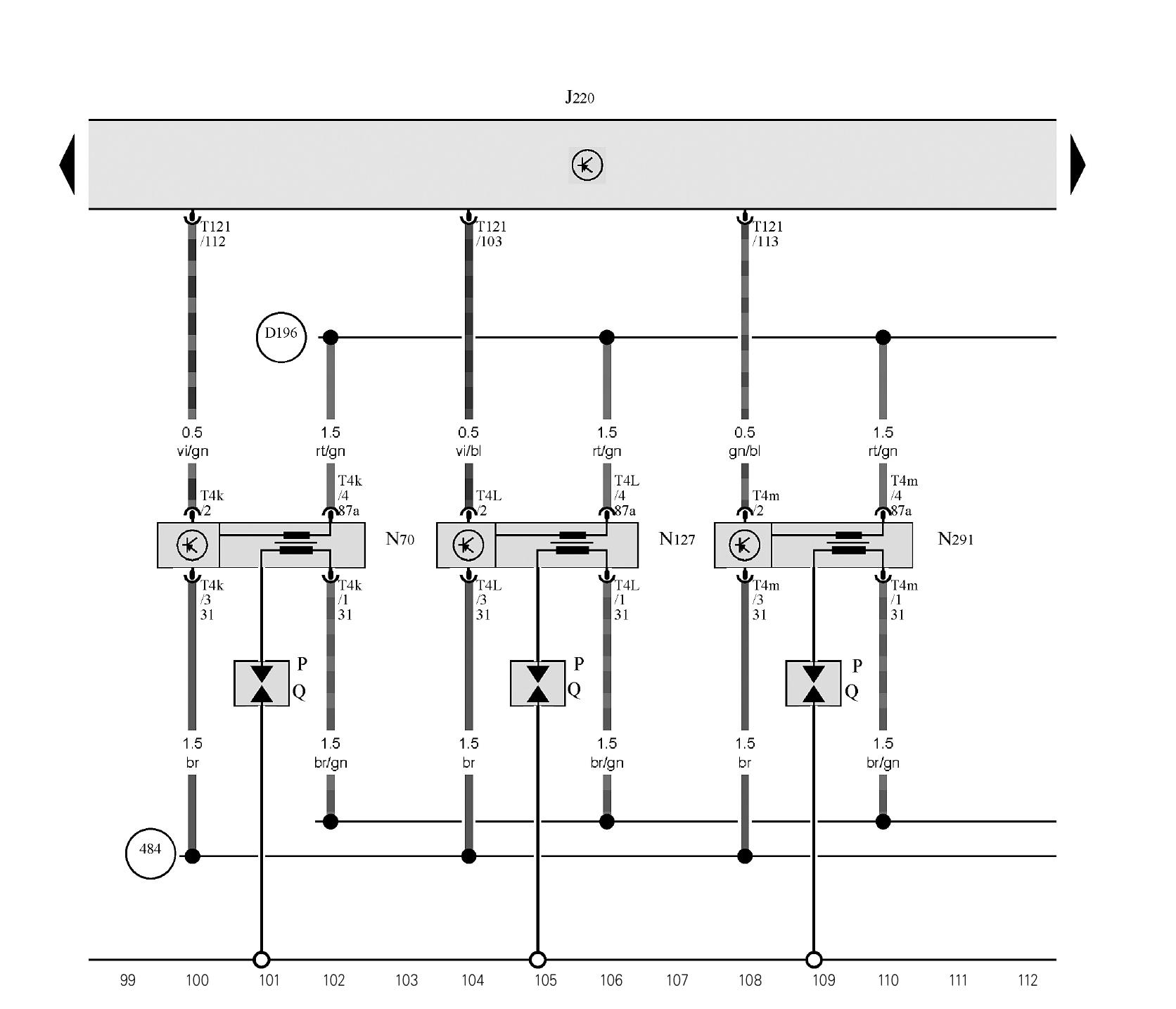

图1-1-8 Motronic控制单元、带功率输出级的点火线圈1、带功率输出级的点火线圈2、带功率输出级的点火线圈3、火花塞插头、火花塞
J220-Motronic控制单元 N70-带功率输出级的点火线圈1 N127-带功率输出级的点火线圈2 N291-带功率输出级的点火线圈3 P-火花塞插头 Q-火花塞 T4k-4芯插头连...查看详细>>
313字1图

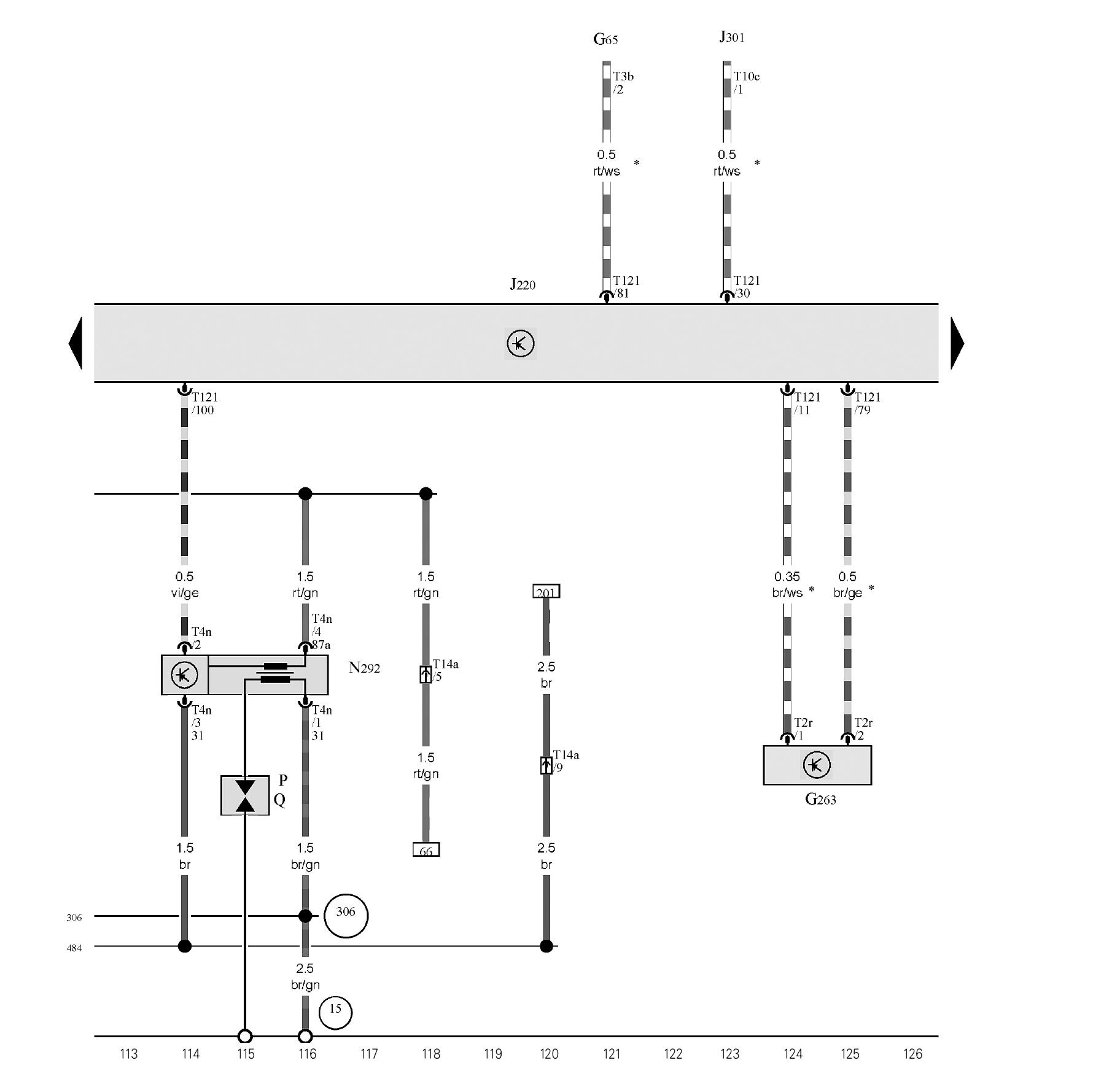

图1-1-9 蒸发器出风口温度传感器、Motronic控制单元、带功率输出级的点火线圈4、火花塞插头、火花塞
G65-高压传感器 G263-蒸发器出风口温度传感器 J220-Motronic控制单元 J301-空调器控制单元 N292-带功率输出级的点火线圈4 P-火花塞插头 Q-火花塞 T2r...查看详细>>
378字1图
