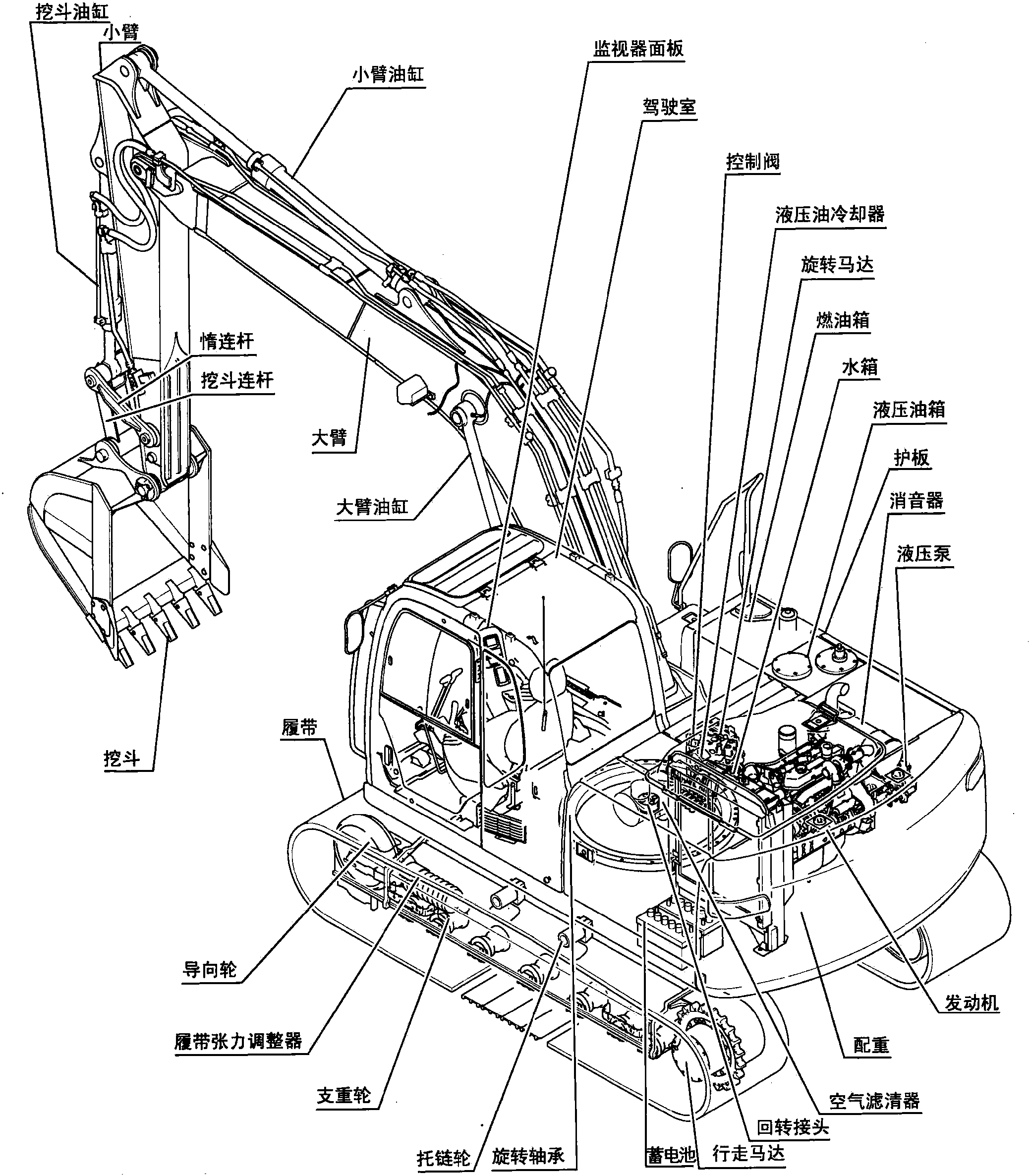

一、部件位置图(图1-1-1)
图1-1-1部件位置图...查看详细>>
29字1图
二、主要规格

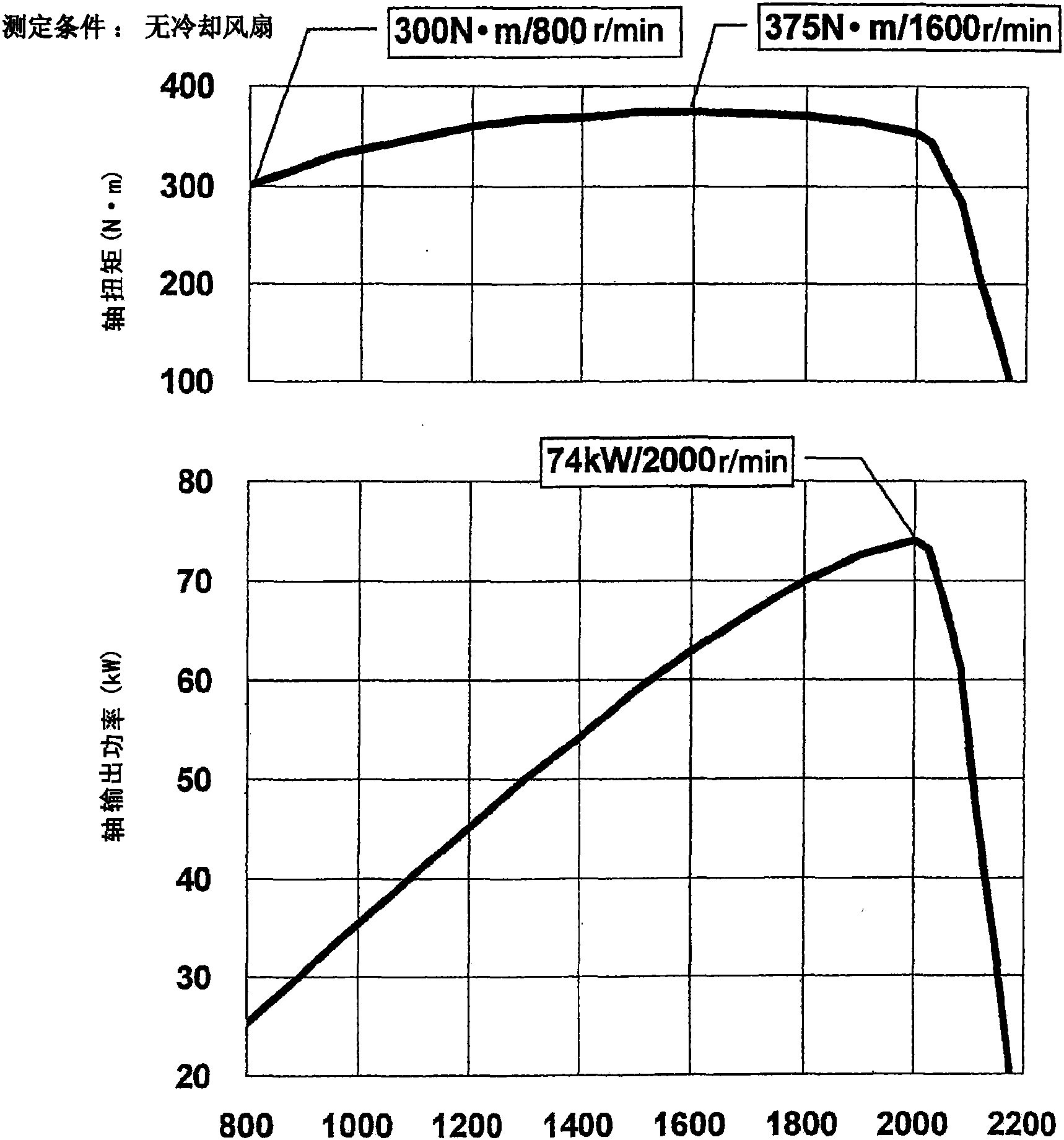

1.速度/爬坡能力(表1-1-1)表1-1-1速度/爬坡能力机型SK130-8SK140LC-8旋转速度(r/min)11.5行走速度(1速/2速)(km/h)3.4/5.6爬坡能力(%)70(35°)...查看详细>>
1184字1图

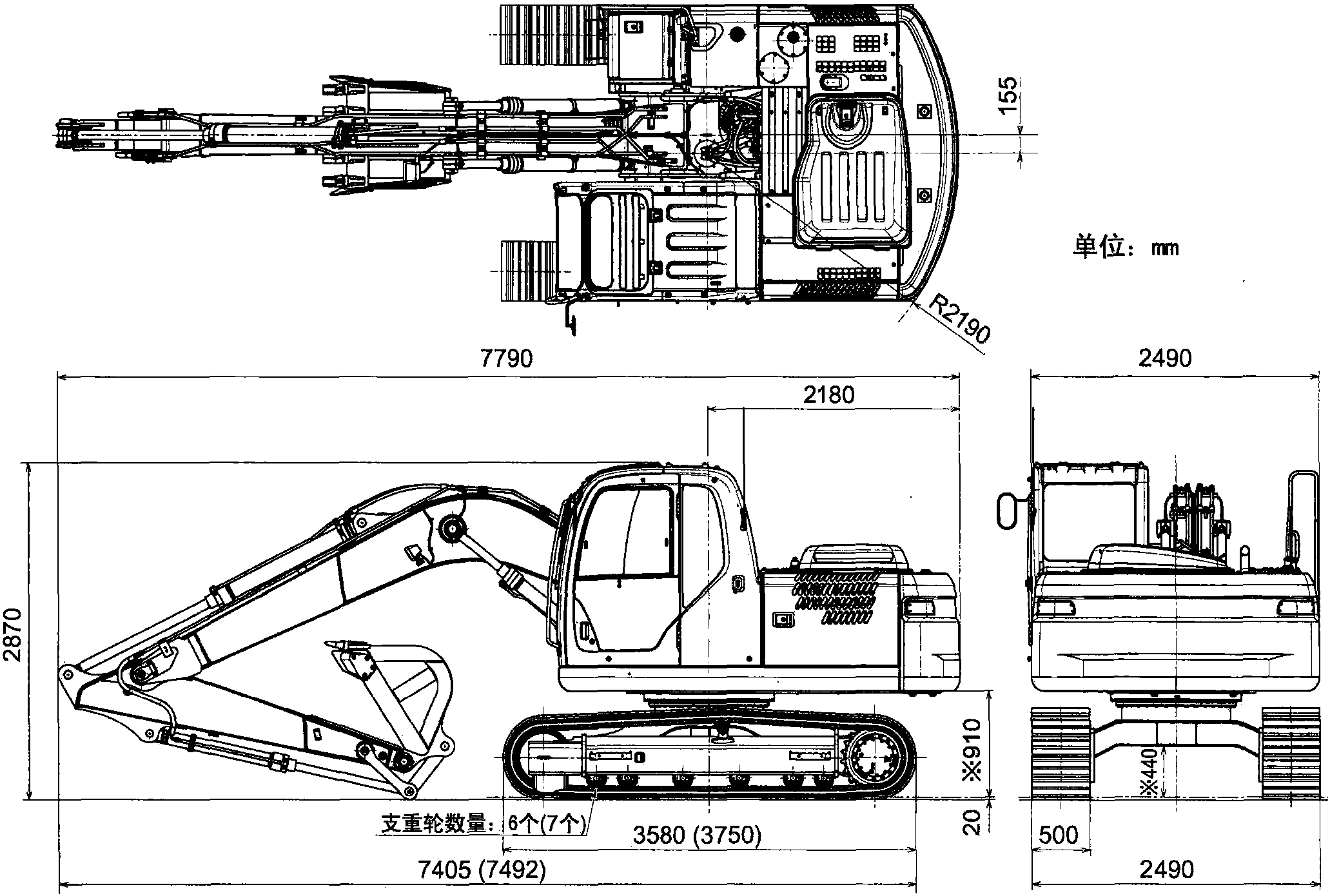

三、外形尺寸(图1-1-3)
(a)SK130-8/SK140LC-8(带4.68m大臂+2.38m标准小臂+0.52m3挖斗)带※的值不包含履带板的突出部分()内数值为LC规格(b)SK130-8/SK140LC-8(带4.68m...查看详细>>
162字2图四、部件质量(表1-1-5)
表1-1-5部件质量kg机型项目SK130-8SK140LC-8整机(标准规格)12800130001.上部旋转体上车架总成配重驾驶室发动机液压油箱燃油箱旋转马达(包括减速机)控制阀大臂油缸销轴(大臂安...查看详细>>
882字
五、工作装置运输尺寸和质量

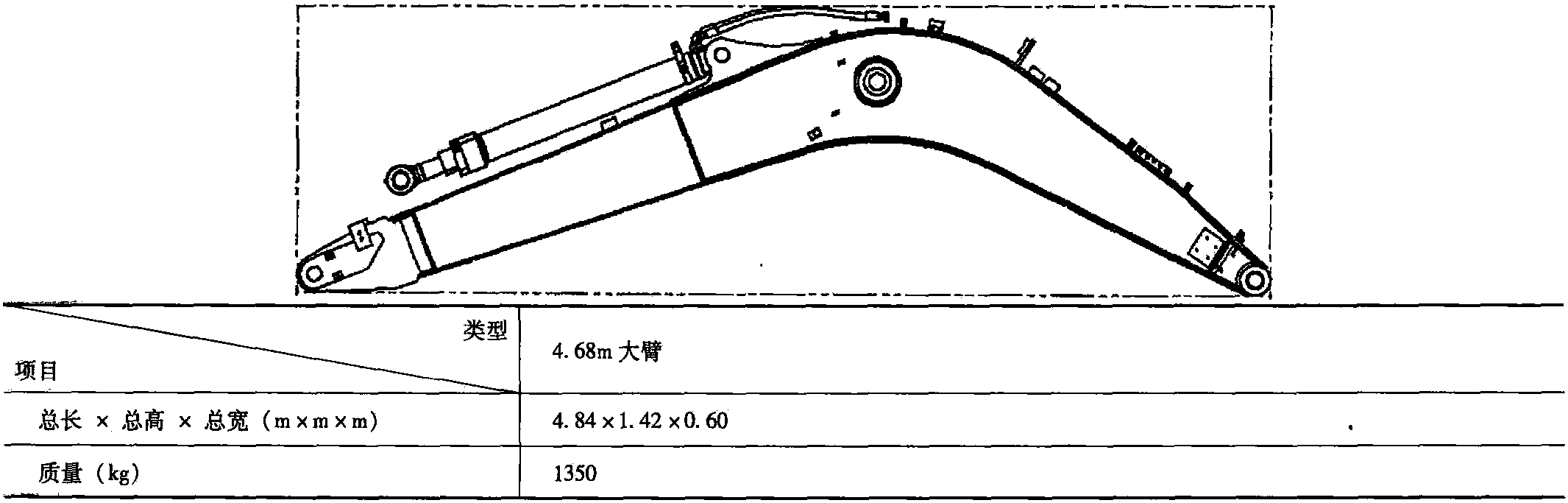

1.大臂(图1-1-4)图1-1-4大臂2.小臂+挖斗(图1-1-5)注：括号内挖斗容量为日本旧工业标准的挖斗容量。图1-1-5小臂+挖斗3.小臂(图1-1-6)图1-1-6小臂4.挖斗(图1-1-7)...查看详细>>
179字4图六、履带类型(表1-1-6)
表1-1-6履带类型形状履带板宽(mm)履带总宽(mm)地面接触压强(kPa)抓地齿履带板500STD支重轮249040LC支重轮39600STD支重轮259034LC支重轮33700STD支重轮269...查看详细>>
176字1图七、挖斗类型(表1-1-7)
表1-1-7挖斗类型反铲挖斗满斗容量(m3)平斗容量(m3)挖斗外宽尺寸(mm)斗齿数量(个)有无侧切板是否可翻转质量(kg)有侧切板无侧切板0.38(0.33)0.288007004有可3200.52...查看详细>>
283字1图八、工作装置组合(表1-1-8)
表1-1-8工作装置组合SK135SR-2挖斗适用小臂类型满斗容量(m3)平斗容量(m3)2.09m标准小臂2.38m小臂2.84m小臂反铲挖斗0.38(0.33)0.28○○◎0.52(0.47)0....查看详细>>
424字
一、大臂

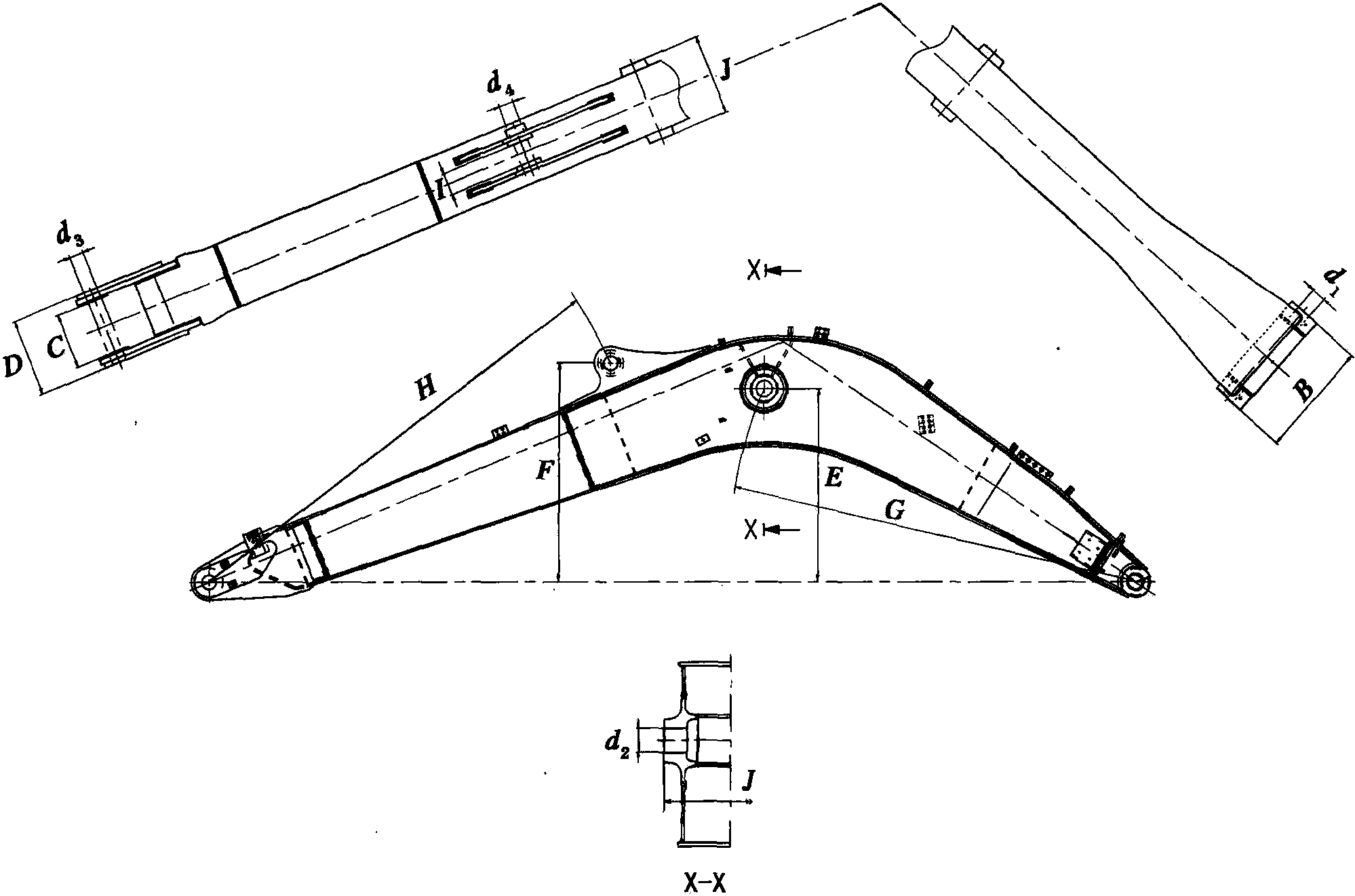

1.大臂尺寸图(图1-2-1)mm4.68m大臂标准规格LP02B00045F1标号名称尺寸ABCDEFGHIJd1d2d3d4大臂尺寸大臂底端宽度大臂前端内侧宽度大臂前端外侧宽度大臂油缸活塞杆销轴高度...查看详细>>
1244字4图
二、小臂

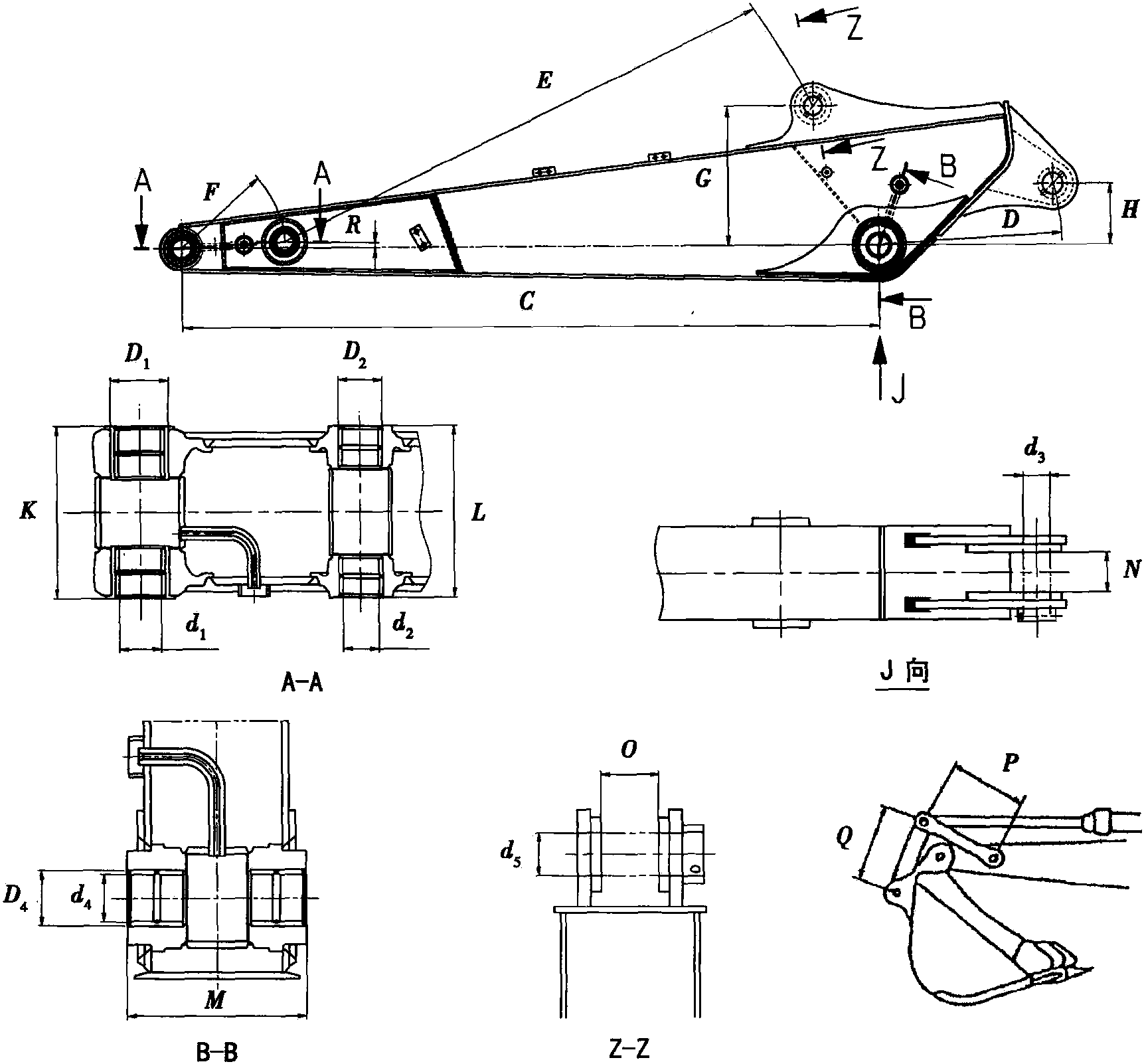

1.小臂尺寸图(图1-2-4)图1-2-4小臂尺寸图2.小臂维护标准(1)销轴/衬套之间的间隙见图1-2-5。mm标号项目销轴编号标准值间隙处理方法销轴直径销轴直径公差衬套内径公差标准值修理标准值使用极...查看详细>>
1330字4图
