1.图纸编排顺序
(1)一般工程的图纸编排顺序： 图纸目录、总图及说明、建筑、结构、给水排水、采暖通风、电气、动力。以某专业为主体的工程，应突出该专业的图纸。
(2)各专业的图纸应按主次关系有系统的编排： 总体在先，局部在后; 主要在先，次要在后;布置图在先，构造图在后;底层在先，上层在后; 同系列的构配件按类型、编号的顺序编排。
2.图纸幅面规格
幅面代号
尺寸代号A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c105a25

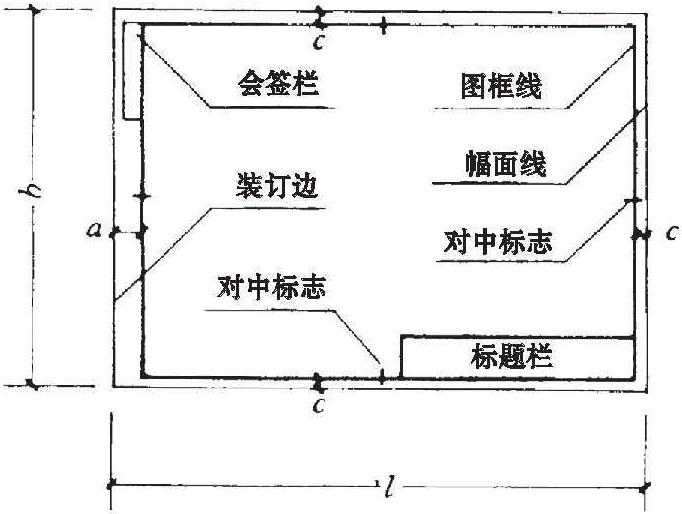

3.图纸幅面及图框尺寸
●A0～A3横式
●A4
●A0～A3立式
●米制尺度
注： ①有特殊需要的图纸，可采用b×l为841mm×892mm或1189mm×1261mm的幅面。
②需要缩微复制的图纸，其一个边上应附有 ...... （共1598字） [阅读本文]>>
建筑设计中等人体地区(长江三角洲)的人体各部平均尺寸(单位：mm)*。●成年男子●成年女子◆几个国家成年男子平均身高的比较国家中国独联体日本美国平均身高1670175016001740◆不同地区人体各部平均尺寸
建筑设计我国成年人的平均高度：男为1.67m，女为1.56m。各地区人体高度差异如下：(1)河北、山东、辽宁、山西、内蒙古、吉林及青海等地人体较高，其成年人的平均高度为：男1.69m，女1.58m。(2)长江三
建筑设计人体活动所占的空间尺度是确定建筑内部各种空间尺度的主要依据。本图中人体活动所占的空间尺度系以实测的平均数为准。特殊情况可按实际需要适当增减。
建筑设计图中各项人体活动尺度已包括一般衣服厚度及鞋的高度(各为20mm)，寒冷地区应按冬衣厚度适当增加(人体宽度及厚度各增40mm)。在考虑人的组合间隔时采用：人与人之间隔≥40mm，人与墙之间隔≥20mm。●
建筑设计1.桌、台的尺寸◆桌子常用尺寸长L宽B高H长L宽B高H长L宽B高H长L宽B高H大φ1200780φ10007501200600700中1150600660750750760130070075080050
