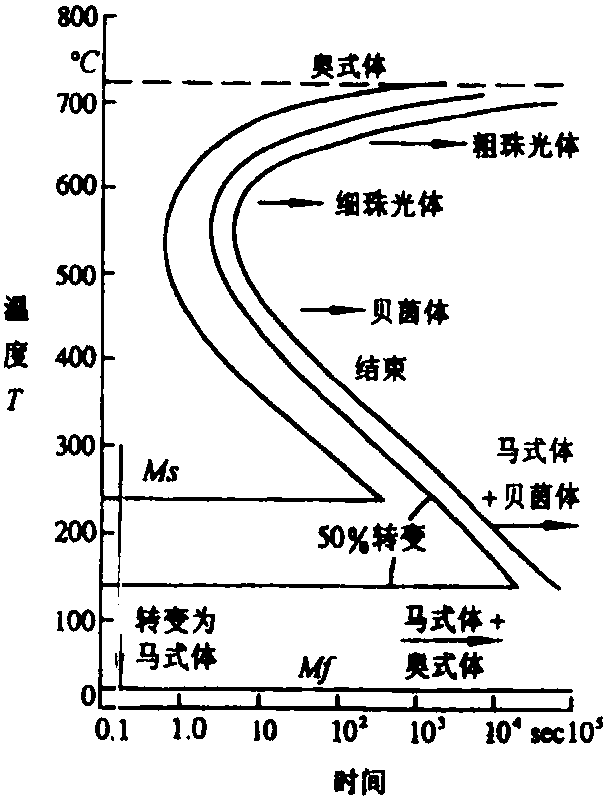

又称等温转变图 (isothermal transformation diagram)。钢的过冷奥氏体在不同过冷度下的等温过程中，转变温度、转变时间与转变产物量之间的关系曲线图。表示过冷奥氏体等温转变的规律。1930年，由E.C.Bain等最早制定。一般采用金相法再辅以磁性法、电阻法、膨胀法、热分析等方法制定。测定过程是将一系列加工成小圆片的试样加热至奥氏体转变温度以上，保温一段时间后迅速冷至各种温度的盐浴中保温不同时间，迅速取出试样片淬冷，通过显微镜观察其奥氏体转变类型及数量，然后在温度一时间坐标图中标出在不同温度下奥氏体转变开始及结束时间，分别连接开始点及结束点，即制成等温转变图。由图 ...... （共825字） [阅读本文]>>
材料科学与工程具有铁磁性质的材料有以下一些特点：①即使没有外磁场，在材料内部各个小区域 (磁畴) 内仍存在永久磁矩。但未经磁化的磁性材料在没有外磁场时各磁畴的磁矩方向是任意分布的，其矢量和为零，故材料整体并无磁性。
材料科学与工程一块半导体内部p型区与n型区分界面形成区域。如果在高纯的Si或Ge半导体片的两侧分别掺入五价的杂质(如P、As)和三价的杂质(如Ga、In)，那么就得到一侧是n型半导体，另一侧是p型半导体的材料，n型
材料科学与工程如果在相变前后作为自由能(吉氏自由能G或赫氏自由能F)的一阶导数的物理量的变化是连续的，但作为二阶导数的物理量，如热容量(Cp＝-T(∂2G/∂T2)p， Cv＝-T(∂2F/∂T2)，)、压缩系数
材料科学与工程又称内摩擦。在有缺陷(包括点缺陷、线缺陷和面缺陷)的固体中，由于缺陷引起的对固体变形的阻力。内耗表现在以下两类典型现象中。第一类是振动现象。在没有内耗的理想固体中，振动是无阻尼的，此时自由振动(没有外
材料科学与工程由许多能量差别非常小的能级形成的近似连续的带。在大量原子聚集成固体时，由于每个原子在聚集前(自由态)的能级均发生分裂，形成大量能量差别非常小的能级，可以看成是近似连续的带。例如，当两个氢原子由远趋近时
上一篇
