(1)锌-铬-铁系，锌-铅-铬-铁系，以及在该系统中再添加锰的棕色和红棕色色料
如表2.2 所示。

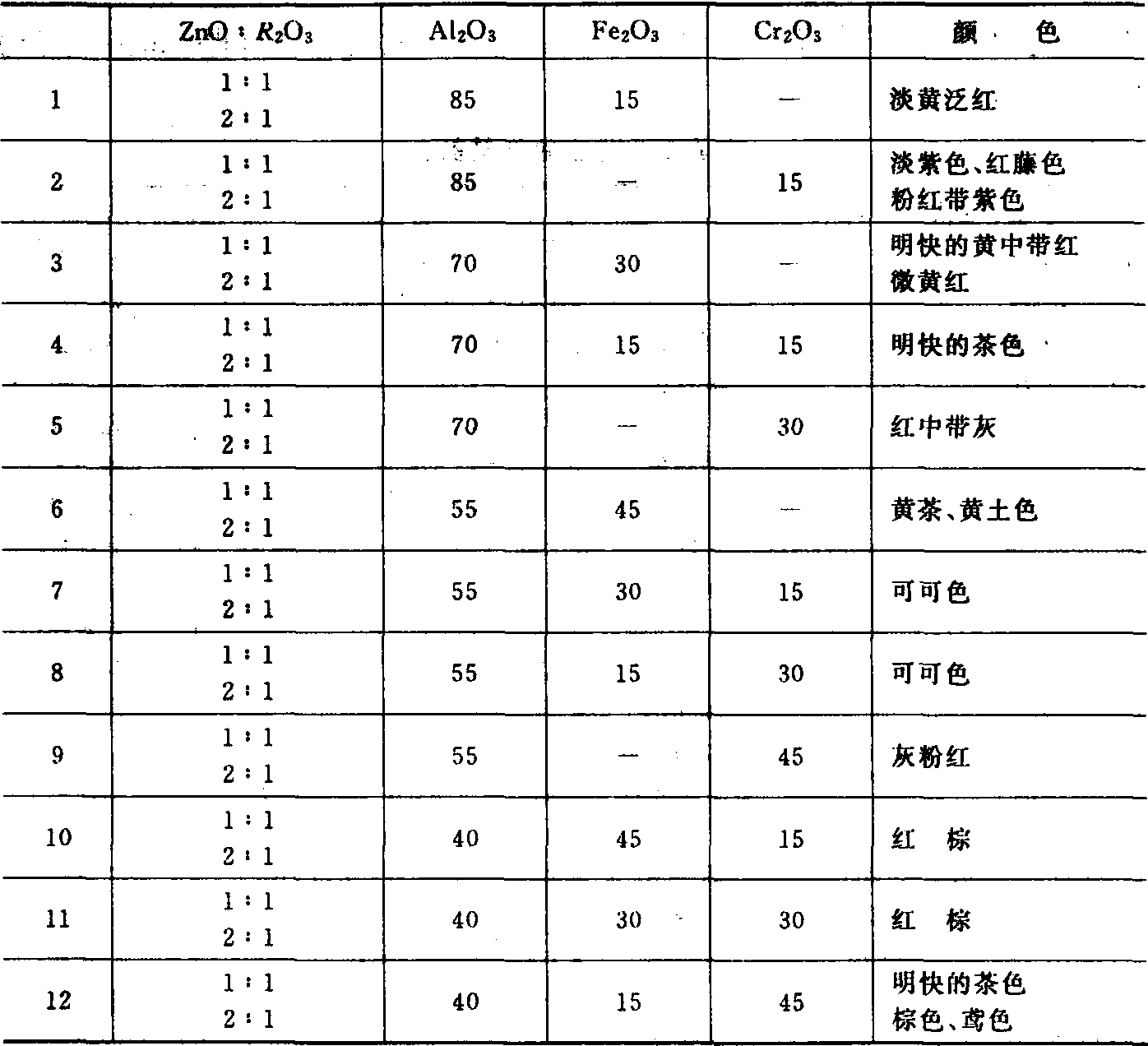

表2.2 ZnO-Al2O3-Cr2O3-Fe2O3系尖晶石类色料
(2)钴-铬-铁系，钴-锰-铬-铁系或再添加镍的黑色色料
黑色色料中除(Cr，Fe)O3为刚玉型外，其他均为尖晶石类色料。在尖晶石类黑色色料中，CoO是鲜明的黑色所不可缺少的成分。Mn有益于黑色的呈色，但它往往会导致釉中产生气泡。这些黑色色料在石灰釉中呈色最好，它们还要求基釉无锌、无镁，或低锌、低镁。它们在钙镁釉中是最不稳定的，多数情况下是生成别的晶体，成为灰色或黄灰色的消光釉，有时也会变成灰蓝绿色。它们在钙锌釉中虽然稳定，但颜色不正，黑中带红棕 ...... （共904字） [阅读本文]>>
现代陶瓷色釉料与装饰技术1870年俄国科学家门捷列夫(Mendeleev)和德国科学家劳尔·梅耶(LotharMeyer)分别独立地对元素性质和原子量之间关系的本性作了较为详细的研究，并得出了如下结论，即元素的性质是它们原子量
现代陶瓷色釉料与装饰技术(1)陶瓷色料的命名陶瓷色料最普通的命名法是以其呈色来命名。如红棕、栗茶色、黑色、海碧、银灰、橘黄、绀青、桃红、玛瑙红等。其次，是在所呈色前冠以着色元素来命名，如：锰红、铬红、锑黄、钒蓝、铬绿等。铬红不
现代陶瓷色釉料与装饰技术将色料中主要的阳离子按其配位数选择性的顺序排列，次序如下：Zn2+，Mn2+，Fe3+，Ga3+，Co2+，Mg2+，Fe2+，Cu2+，Al3+，Ni2+，Mn3+，Cr3+4配位6配位色料与色料间的
现代陶瓷色釉料与装饰技术(1)色料的呈色均匀性大多数陶瓷色料是通过高温下的固相反应得到的。要想使固相反应快速、均匀地进行，必须严格控制各项工艺参数。在多数情况下，生产的批量以吨计，不宜一次过多，以保证均匀性。有些色料的合成必须
现代陶瓷色釉料与装饰技术颗粒尺寸主要包括颗粒的大小和级配，通常用多少目或多少号筛的筛余量来表示，但这种方法只能用来衡量颗粒的极限尺寸而不能反映颗粒的真实情况，而且筛分析也费时间。但直到发明出采用激光衍射的颗粒分析仪前，我们一直
上一篇
