尖晶石型化合物通常能耐高温、不变质，这是它被用于陶瓷色料的一个重要原因。但是，它虽能耐高温，但并不能说它在釉中或作为釉下彩料时也始终是稳定的。这里还存在一个是否会与坯或釉起反应的问题。实际上不少尖晶石类色料在高温下会与釉或坯起反应，发生颜色变化的问题，如镍铝淡青色色料和海碧色料等就不能在高温下使用。
这在选择尖晶石类色料时是必须加以考虑的。表2.4为尖晶石型化合物稳定存在的温度及呈色的颜色。

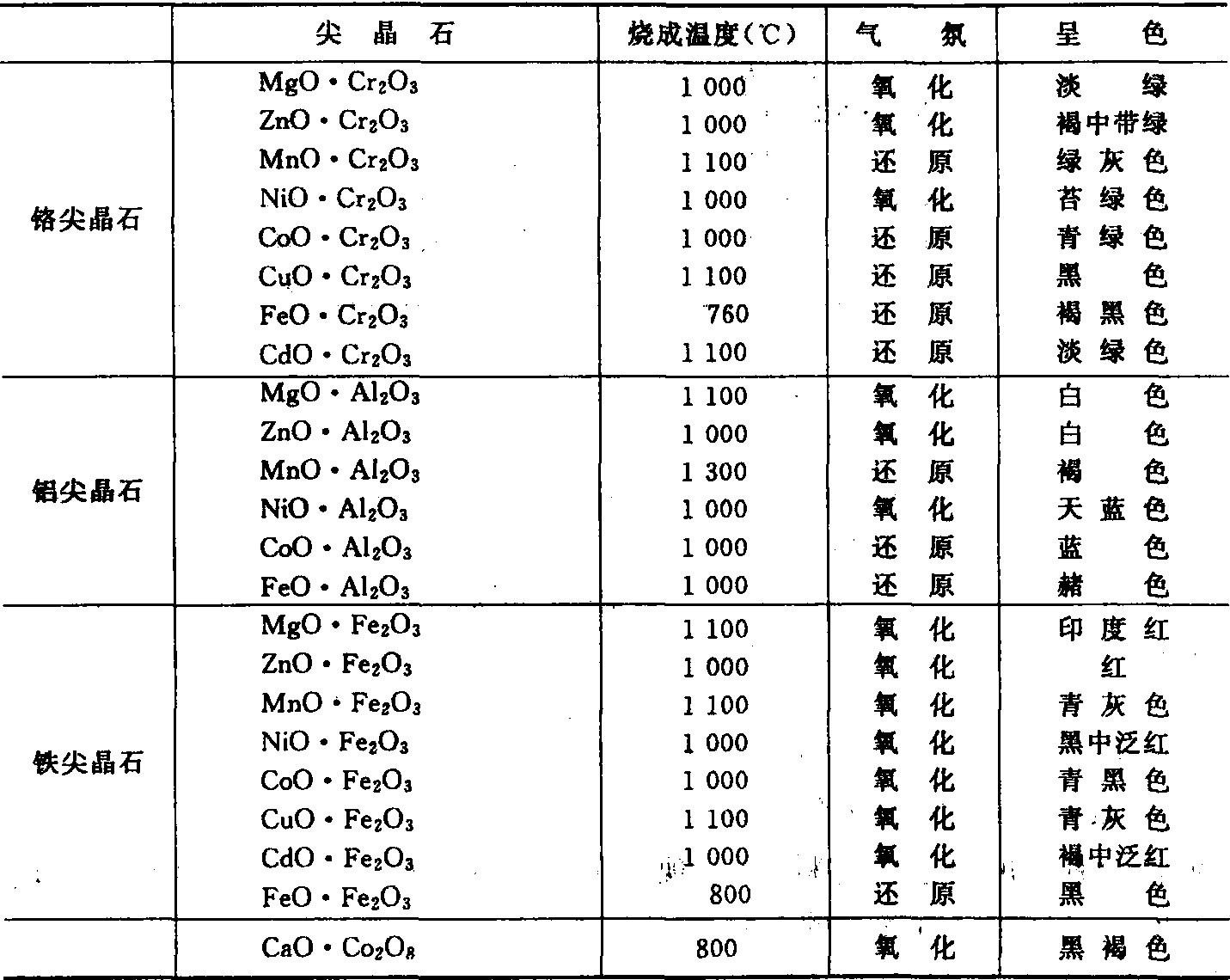

表2.4 尖晶石化合物稳定存在的温度气氛及颜色
由表2.4可知，能在高温下稳定存在的(≥1 000℃)有六种，即铬尖晶石中的锰铬尖晶石(MnO·Cr2O3)和铜铬尖晶石(CuO·Cr2O3);铝 ...... （共494字） [阅读本文]>>
现代陶瓷色釉料与装饰技术1870年俄国科学家门捷列夫(Mendeleev)和德国科学家劳尔·梅耶(LotharMeyer)分别独立地对元素性质和原子量之间关系的本性作了较为详细的研究，并得出了如下结论，即元素的性质是它们原子量
现代陶瓷色釉料与装饰技术(1)陶瓷色料的命名陶瓷色料最普通的命名法是以其呈色来命名。如红棕、栗茶色、黑色、海碧、银灰、橘黄、绀青、桃红、玛瑙红等。其次，是在所呈色前冠以着色元素来命名，如：锰红、铬红、锑黄、钒蓝、铬绿等。铬红不
现代陶瓷色釉料与装饰技术将色料中主要的阳离子按其配位数选择性的顺序排列，次序如下：Zn2+，Mn2+，Fe3+，Ga3+，Co2+，Mg2+，Fe2+，Cu2+，Al3+，Ni2+，Mn3+，Cr3+4配位6配位色料与色料间的
现代陶瓷色釉料与装饰技术(1)色料的呈色均匀性大多数陶瓷色料是通过高温下的固相反应得到的。要想使固相反应快速、均匀地进行，必须严格控制各项工艺参数。在多数情况下，生产的批量以吨计，不宜一次过多，以保证均匀性。有些色料的合成必须
现代陶瓷色釉料与装饰技术颗粒尺寸主要包括颗粒的大小和级配，通常用多少目或多少号筛的筛余量来表示，但这种方法只能用来衡量颗粒的极限尺寸而不能反映颗粒的真实情况，而且筛分析也费时间。但直到发明出采用激光衍射的颗粒分析仪前，我们一直
上一篇
