在同一张图纸上绘制几个图样时，宜按主次关系从左至右依次排列。
每个图样，一般均应标注图名，图名宜标注在图样的下方或一侧，并在图名下绘一粗横线，其长度应以图名所占长度为准。使用详图符号作为图名时，符号下不画粗横线。
同一工程不同专业的总平面图，在图纸上的布图方向均应一致;个体建(构)筑物平面图在图纸上的布图方向，必要时可与其在总平面图上的布图方向不一致，但必须标明方位;不同专业的个体建(构)筑物的平面图，在图纸上的布图方向均应一致。
1.4.9.1 平面图

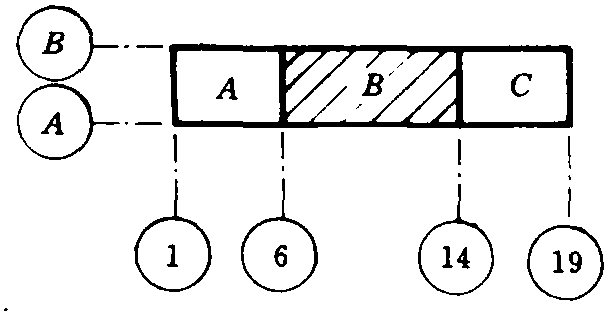

分区绘制的建筑平面图，应绘制组合示意图，指出该区在建筑平面中的位置。各分区图样的分区部位及编号均应 ...... （共1351字） [阅读本文]>>
