(一) 户内式高压负荷开关技术参数
户内式高压负荷开关技术参数如表5-1所示。

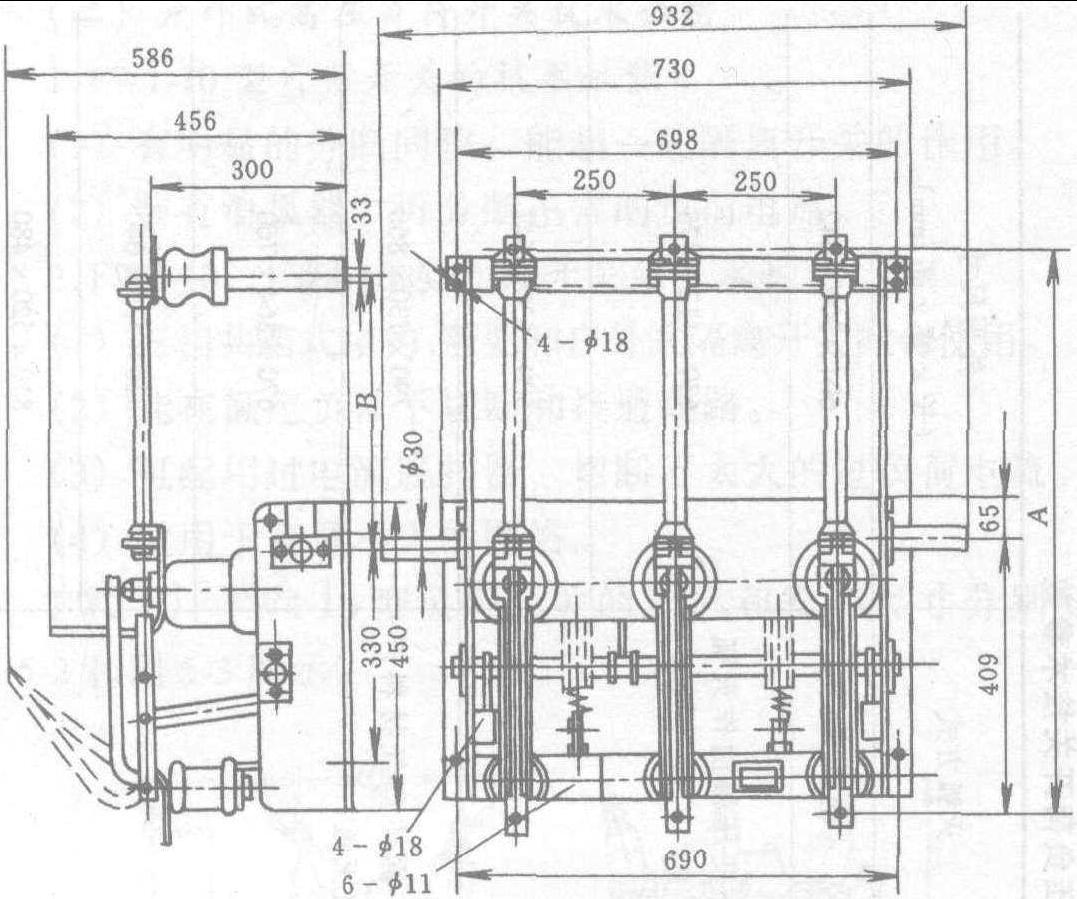

FN2-10R型负荷开关外形及安装尺寸如图5-1所示。它由框架、传动机构、绝缘支柱、刀形触头、灭弧装置等组成。灭弧装置由压气装置和喷嘴构成。压气装置外部为绝缘气缸，内部为活塞，该气缸还兼作绝缘支柱的作用。分闸时，传动机构带动活塞在气缸内运动，当刀闸开断时，压缩空气经喷嘴将电弧吹熄。
表5-1 户内式高压负荷开关技术参数
型号额定
电压
(kV)额定
电流
(A)最大开断
电流(A)极限通过
电流(kA)热稳定电流有
效值(kA)配用高压
熔断器
型 号配用操
作机构
型号6kV10kV峰值有效值1s5s10sFN2-1010400250012002514.5 4RN1
RN5CS4、
CS4-TFN2-10RFN3 ...... （共1205字） [阅读本文]>>
