三、户外式高压负荷开关

(一) 户外式高压负荷开关技术参数

户外式高压负荷开关技术参数,见表5-3。

表5-3 户外式高压负荷开关技术参数

型 号额定电压

(kV)额定电流

(A)额定开断电流

(kA)灭弧方式外形尺寸

(长×宽×高,mm)FW1-10104000.8消弧器694×300×642FW2-1010100

200

4001.5变压器油作灭弧

介质630×412×875FW4-1010200

4000.8500×630×547FW5-10102001.5固体产气材料产

气灭弧790×730×860FW6-1010200

4000.8670×364×760FW7-10102005.8826×530×640FW8-10104006.3810×520×480

(二) 户外式高压负荷开关技术性能

1.FW1-10型负荷开关的技术性能

(1) 有明显的分断间隙,能起一般隔离开关的作用。

(2) 装有消弧器,可分断正常的负荷电流。

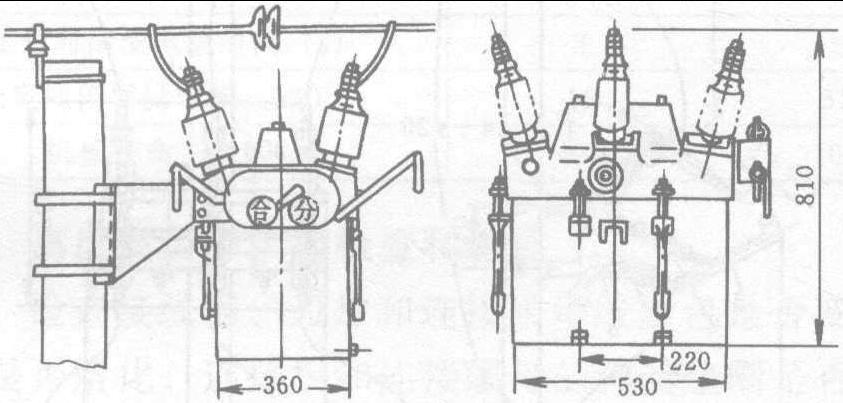

2.FW2-10、FW4-10型负荷开关的技术性能

(1) 三相共箱式结构,需 ......     (共1432字)    [阅读本文]>>
