土壤电阻率系指单位立方体土壤的对面之间的电阻，其单位以Ω·cm或Ω·m表示。
测量土壤电阻率，采用四个接线端钮的ZC-8型接地摇表进行测量，其测量布置如图1-45所示。其测量步骤与测量接地电阻的步骤相同，边摇动摇柄边调节倍率及电阻值旋钮，待指针平稳地处于零位时，即可从电阻旋钮上读取电阻值，这时将所测的电阻按下式计算，可得土壤电阻率为
ρ=2πaR
(1-29)
式中 ρ——被测的土壤电阻率(Ω·m);R——所测的电阻值(Ω);
a——电极间的距离 (m)，一般取a为4～7m。

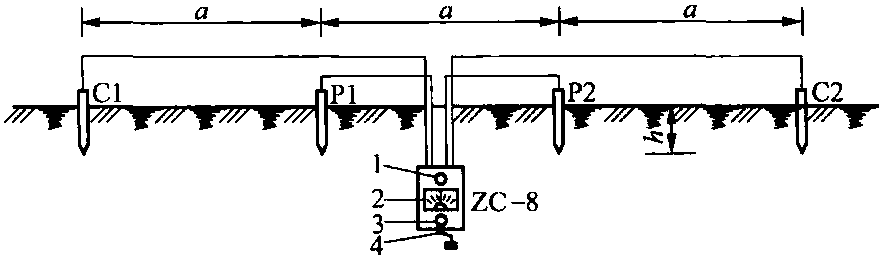

图1-45 测量土壤电阻率测量布置图
1—调指针至零位时的螺旋;2—检流计;3—倍率及电阻钮;4—摇 ...... （共323字） [阅读本文]>>
