(一) 挖接地体沟
1.挖接地体沟要求

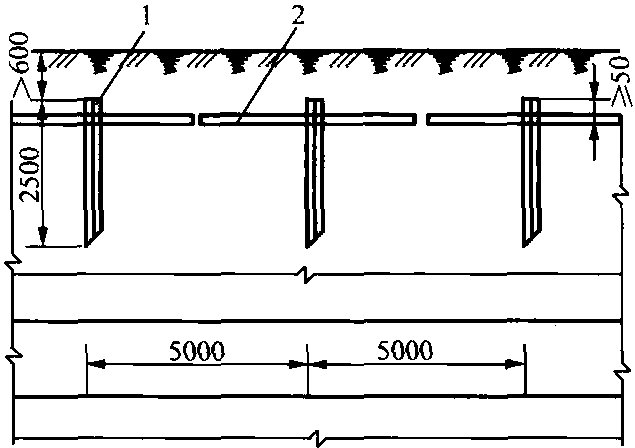

(1)根据设计要求标高，对接地装置的线路进行测量弹线。在弹性的线路上从自然地面往下挖出上底宽0.6m、下底宽0.4m、深0.9m的接地体沟。
(2)沟要挖得平直、深浅一致，沟底如有石子应清除干净。
(3)如线路经过有高温影响 (如烟道等)地段，应远离，重新弹线。
(4)如线路附近有建(构)筑物，沟的中心线与建(构)筑物的基础外边缘距离不宜小于2m。
(5)独立避雷针的接地装置与重复接地的接地装置之间距离不应小于3m。
2.降低跨步电压的措施
(1) 防直击雷的人工接地装置距人行道或建筑物的出入口处的距离不应小于3m。
(2) 当上述距离小于3m时，为降低跨步电压，水平接地体局部埋 ...... （共3760字） [阅读本文]>>
