(一) 外形尺寸
外形尺寸分为壁挂式和柜式两种，外形及安装尺寸见图2-2-1及表2-2-1。
(二) 场所要求
(1)环境温度：-40～+40℃。
(2) 防雨防湿。
(3) 环境湿度： 5%～95%RH，无雾化。
(a)
(b)

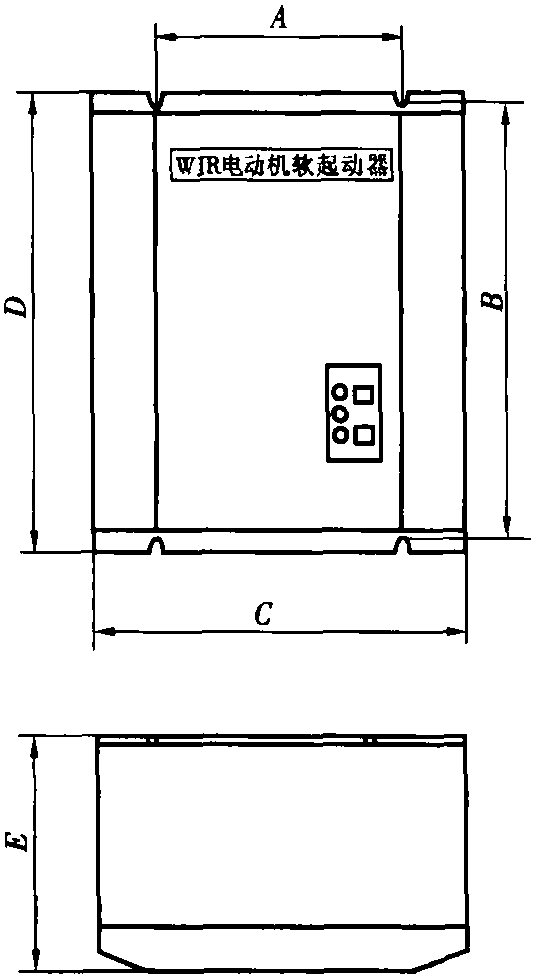

图2-2-1 WJR旁路型软起动器外形图
(a) 22～132kW壁挂式外形尺寸; (b) 150～315kW柜式外形尺寸
(4) 无金属粒子、导电性灰尘和腐蚀性气体。
表2-2-1 WJR旁路式软起动器外形及安装尺寸
安装方式功率(kW)安装尺寸(mm)外型尺寸(mm)ABCDE壁挂式22～5524038036040020075～110380460400610230柜 式132～240 1600700500240～315 1800800600
注 柜式机外形尺寸可按用户要求加工。
(三)安装和清洁
在控制箱(柜)上打孔或钻孔时应遮盖好电子部件，以避免金属碎屑堆积到不易 ...... （共695字） [阅读本文]>>
