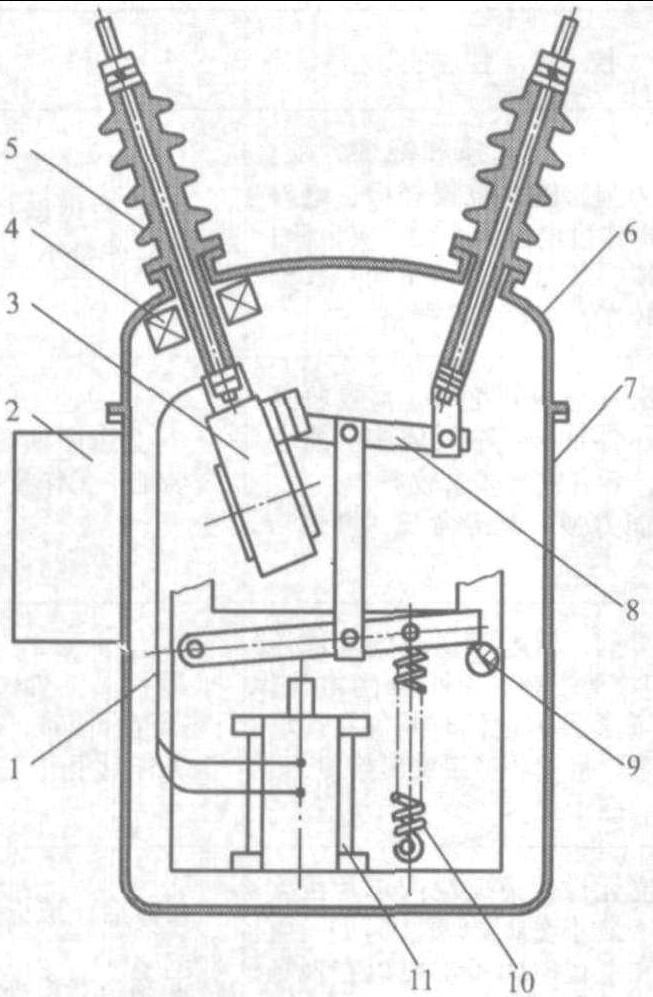

重合器由灭弧室、操动机构、控制器和进出线套管等主要部件构成，其结构如图8-1所示。
为了便于装设电流互感器和高压电磁铁，各种重合器普遍采用罐式结构。三极式则三极共箱。油重合器在箱体内注满变压器油，用作灭弧和绝缘介质，有时，还兼作液压工质。六氟化硫重合器箱体内，通常充有一定压力如0.35MPa的SF6气体，作为灭弧和绝缘介质。真空重合器箱体内或注变压器油或充稍高于零表压如0.02MPa的SF6气体。
主回路布置有两种方式。
方式一，以上端盖作为装配基础，6个出线套管竖直地均匀布置在端盖上面。液压控制器、灭弧室和高压电磁铁等部件固定在端盖的下面。其装配整体性强，调整、 ...... （共594字） [阅读本文]>>
