(一) 结构
叶轮式增氧机由四部分组成：叶轮、电动机、变速传动装置、浮筒和支撑架 (图6-6-11)。
电动机是增氧机的动力，一般用三相封闭式异步立式电动机，小者只有0.11kW，大者可达10kW。电源线采用三相四芯橡胶软电缆。
变速传动装置把电动机的高转速变为叶轮的低转速，可采用多种型式，如皮带减速、齿轮减速、蜗轮减速等。
浮筒和支撑架是为了支撑增氧机浮在水面上，并使叶轮保持一定的浸没深度。浮筒有三只或四只，一般用钢板焊成，也可用硬塑料或玻璃钢制成。

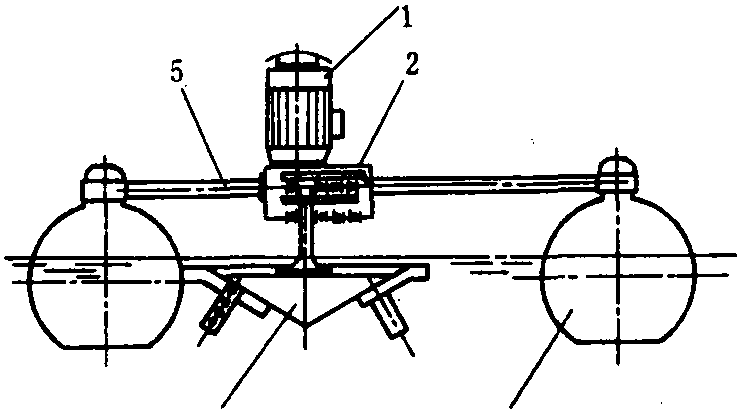

图6-6-11 叶轮式增氧机构造图
1-电动机;2-减速箱; 3-浮筒; 4-叶轮; 5-撑杆
叶轮是主要工作部件，它由叶片、负压进气管和叶轮盖板三部 ...... （共1290字） [阅读本文]>>
