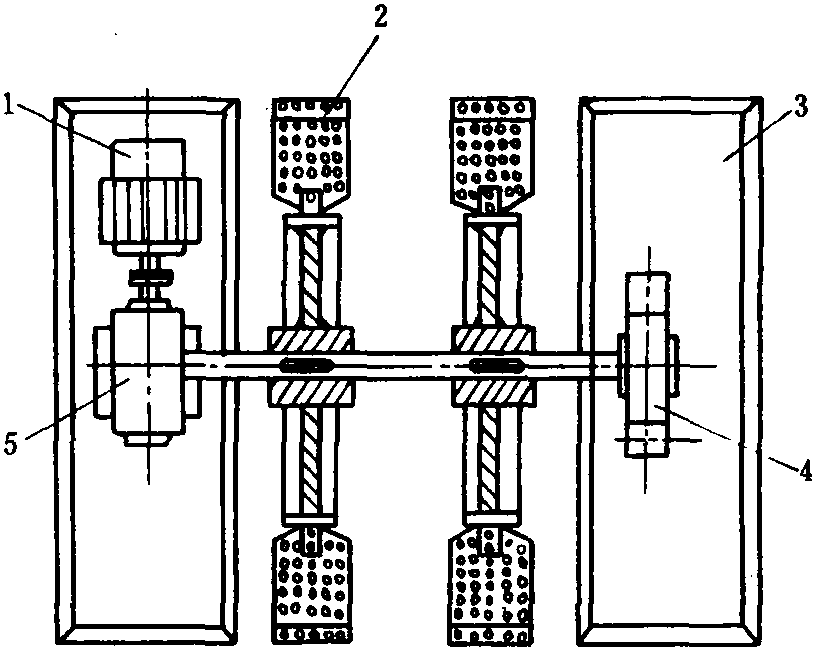

图6-6-12 水车式增氧机
1-电动机; 2-叶轮; 3-浮筒; 4-支架; 5-减速箱
(一) 结构
水车式增氧机主要由电动机、叶轮、浮筒、支架、减速器等五个部分组成(图6-6-12)。电动机一般采用封闭式三相异步电动机。减速器常用齿轮减速、蜗轮蜗杆减速或皮带减速。浮筒一般为两只长箱形，由钢板焊成或采用泡沫塑料板叠在一起。也有用钢板制成鱼雷形或长柱形圆筒的。
叶轮有单、双两类，一般均为焊接组合件。双叶轮水车式增氧机多采用轮圈式击水叶轮，轮圈外面均匀装上数排桨叶式叶片，叶片头部向旋转方向弯折，并钻孔数个，以减小运动阻力和增强淋水作用。工作时使叶片刚好没入水中为宜。单叶轮水车式增氧 ...... （共872字） [阅读本文]>>
