视图中的线段是否反映实长，可依据线段的投影特性来识别。
(1) 垂直线。
在三视图中，当直线垂直于一个投影面时，它必然平行于另两个投影面。该线在另两投影面上的投影便反映实长。在图3-1中，图(a) 为铅垂线，水平投影成点，正投影和侧投影反映实长; 图 (b) 为正垂线，正投影成点，水平投影和侧投影反映实长; 图 (c) 为侧垂线，侧投影成点，正投影和水平投影反映实长。

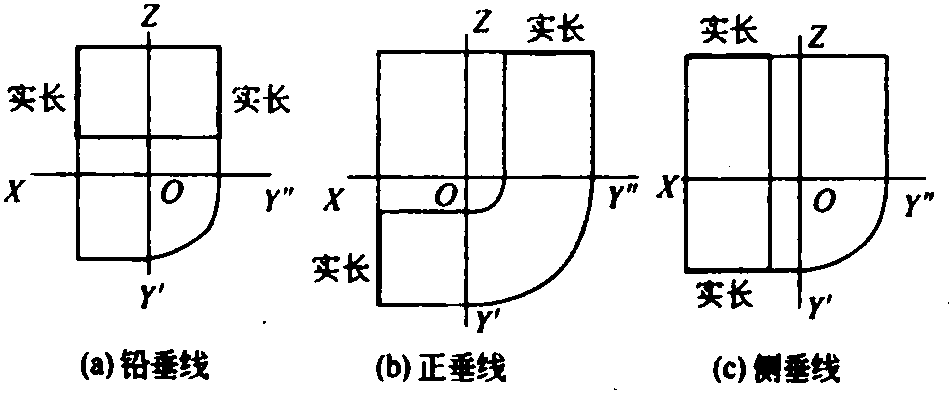

图3-1 垂直线投影
(2) 平行线。
当直线平行于某一投影面而倾斜于另两个投影面时，则该线在平行投影面上的投影反映实长，在另两面上的投影比实长短。在图3-2中，图 (a) 为水平线，水平投影ab反映实长，正投影a′b′和侧投影a″ ...... （共919字） [阅读本文]>>
