1. 求直线段的实长
(1) 直角三角形法。

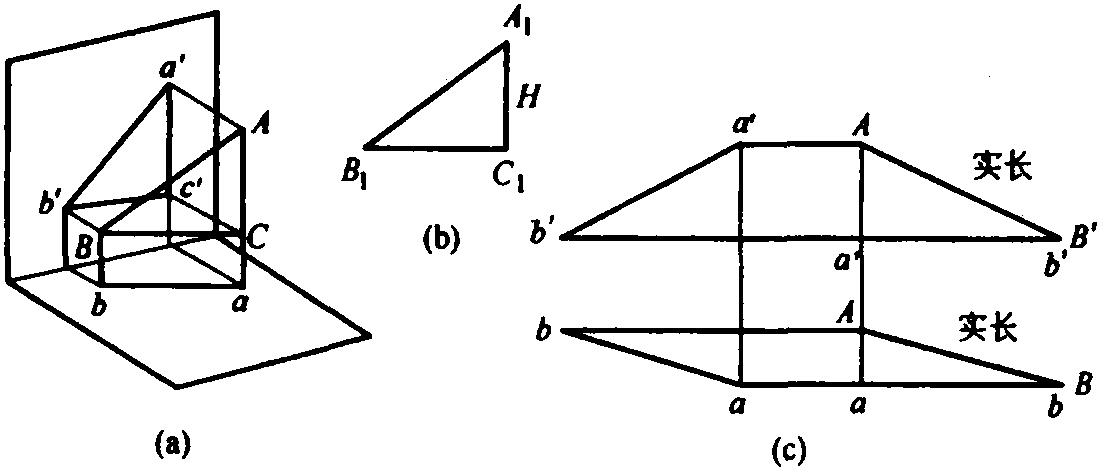

图3 -5 (a) 为线段AB对两个投影面都倾斜，所以，它的两个投影a′b′和ab都不是实长。从图中可知，如过B点做BC垂直于Aa，得直角三角形ABC，其中，BC=ba; 另一个直角边AC就是AB两点的高度差H，恰等于AB正面投影的两个端点a′、b′在垂直方向的距离a′c′，由此可知，只要做两互相垂直的两直角边，使B1C1＝ab、A1C1＝a′c′=H，则斜边A1B1即为AB线段的实长，见图3-5 (b)。
根据这个原理，如果已知一线段的两投影，使用直角三角形法求实长时，作图方法可归纳为如图3-5 (c) 所示，a′b′和ab为线段的两投影，作一直角，在直角的一边上量取投影图ab(或a′b′) 长，在另一边上量 ...... （共2285字） [阅读本文]>>
