1. 用旋转法求四棱锥棱边实长
做四棱锥侧面展开图时，需先求出棱边实长。图3-11所示的四棱锥，棱边为一般位置直线，在主视图与俯视图中均不反映实长。其作法为： 在俯视图上，以O为圆心、Oa为半径，画圆弧交于水平中心线，由交点向上引垂线交主视图锥底延长线于a″，则O′a″即为四棱锥棱边Oa的实长。
2. 用旋转法求斜圆锥表面各素线实长
为了画出斜圆锥表面展开图，需先求出底圆周等分点与锥顶连线(以下简称素线) 的实长。如图3-12所示，为使图画清晰，现场多用简化画法求各素线实长，省略各素线的正面投影。作法如下。

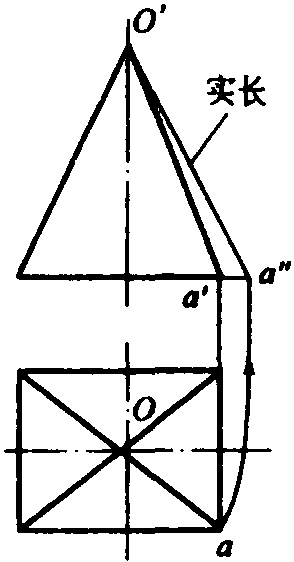

图3-11 用旋转法求棱边实长
图3-12 用旋转法求各素线实长
先用已知尺寸 ...... （共1491字） [阅读本文]>>
