用素线法求相贯线，是依据相贯线是两形体表面共有线这一特性，以相贯线的积聚投影分别引素线求出相贯线的另一投影。
1. 求异径正交三通管的相贯线

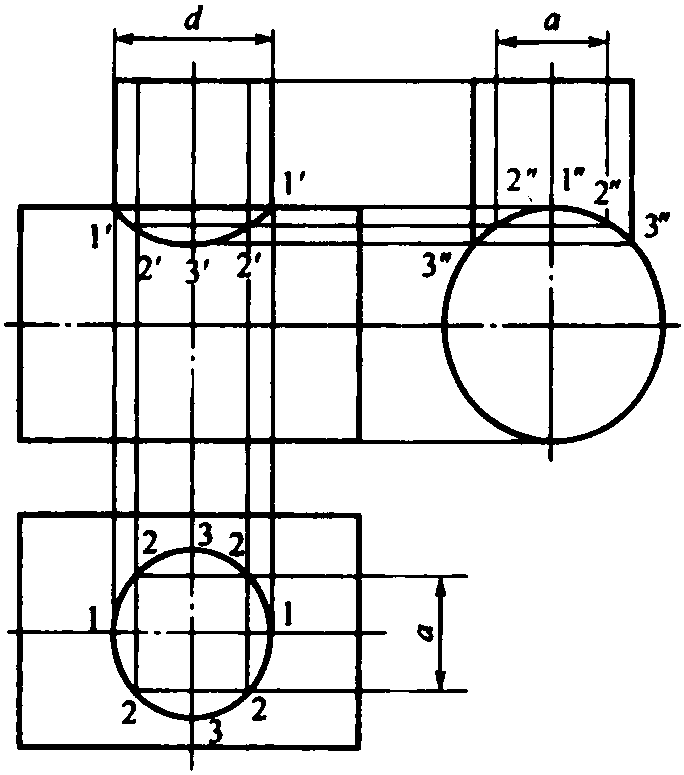

如图3-17所示，异径三通管的相贯线为空间曲线。由于支管轴线和主管轴线分别垂直于水平投影面和侧投影面，所以，支管的水平投影和主管的侧投影都积聚成圆。也就是说，支管表面上所有的点或线都积聚在俯视图的圆周上; 主管表面上所有的点和线都积聚在左视图的圆周上。由相贯线的特性可知： 相贯线的左视图与主管的左视图重合，积聚成圆，并只在相交部分的圆弧范围内; 相贯线俯视图与支管俯视图重合，积聚成圆。由此，相贯线的两个投影 ...... （共1323字） [阅读本文]>>
