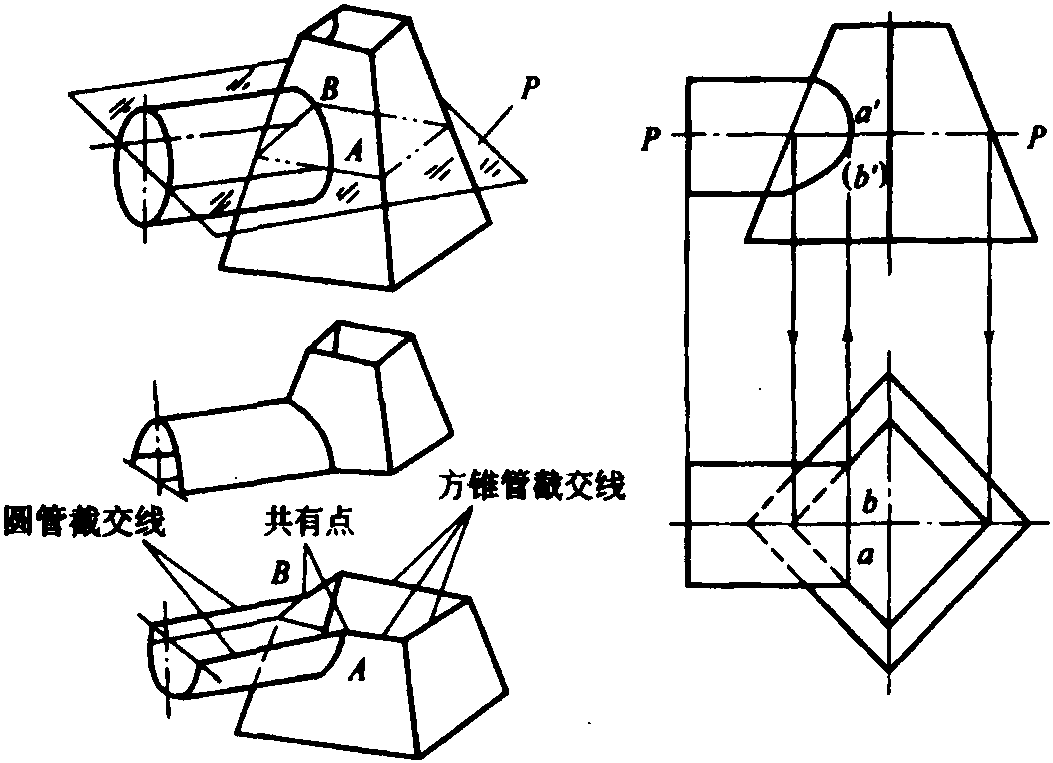

用辅助平面法求相贯线的原理，是根据相贯线是相交两形体表面的共有线和分界线这一特性。设想以一辅助平面P，在相贯线的交接区域内截切相贯体而得截交线。这个截交线由两形体截交线所组成，两形体截交线的交点，必然是相交两形体表面的共有点，也就是相贯线上的点。如图3-20所示，假设选用截平面P将圆管与方锥管截切，这样，平面P与圆管和方锥管分别得到截交线(不计壁厚)。圆管截交线为两平行线;方锥管截交线为正方形。两截交线的交点A、B就是相贯线上的点。A、B两点的水平投影反映在俯视图中。用几组截平面，即可求出相交形体表面上的若干共有点，而画出相贯线。
图3-20 用辅助平面 ...... （共999字） [阅读本文]>>
铆工操作钢中含有一种或多种合金元素的钢称为合金钢。1.合金钢的分类合金钢的主要分类方法有以下几种。(1)按用途分类。可分为合金结构钢，合金工具钢，特殊性能合金钢三大类。(2)按合金元素总含量可分为低合金钢、中合
铆工操作型钢是钢材四大品种(板、管、型、丝)之一。型钢的种类很多，按其断面形状，可分为简单断面型钢和复杂断面型钢。简单断面型钢有圆钢、方钢、六角钢、扁钢和角钢;复杂断面型钢有槽钢、工字钢、钢轨及其他异型钢材等。
铆工操作异型钢材是为了特殊需要而轧制的，在很多工业部门得到应用，图1-5为几种常见的异型钢材断面形状。图1-5异型钢材除轧制的异型钢材外，还广泛生产模压型钢以供需要，这种型钢可以制成各种形状的构件，其特点是断面
铆工操作(1)木折尺。常用的木折尺有两种：四折木尺，其长度为500mm;八折木尺，其长度为1m。木折尺一般用于常温下测量精确度要求不高的工件。(2)钢板尺。钢板尺有公制和英制两种尺寸刻度。它的规格较多，铆工常用
铆工操作(1)画规用来截取尺寸、画弧或画圆，其两尖端须经淬火。(2)地规如图2-5所示，它的用途与画规相同，多用于大型构件的放样。(3)样冲如图2-6所示，多用高碳钢制成。放样和号料时用来打记号或冲样眼，便于划
