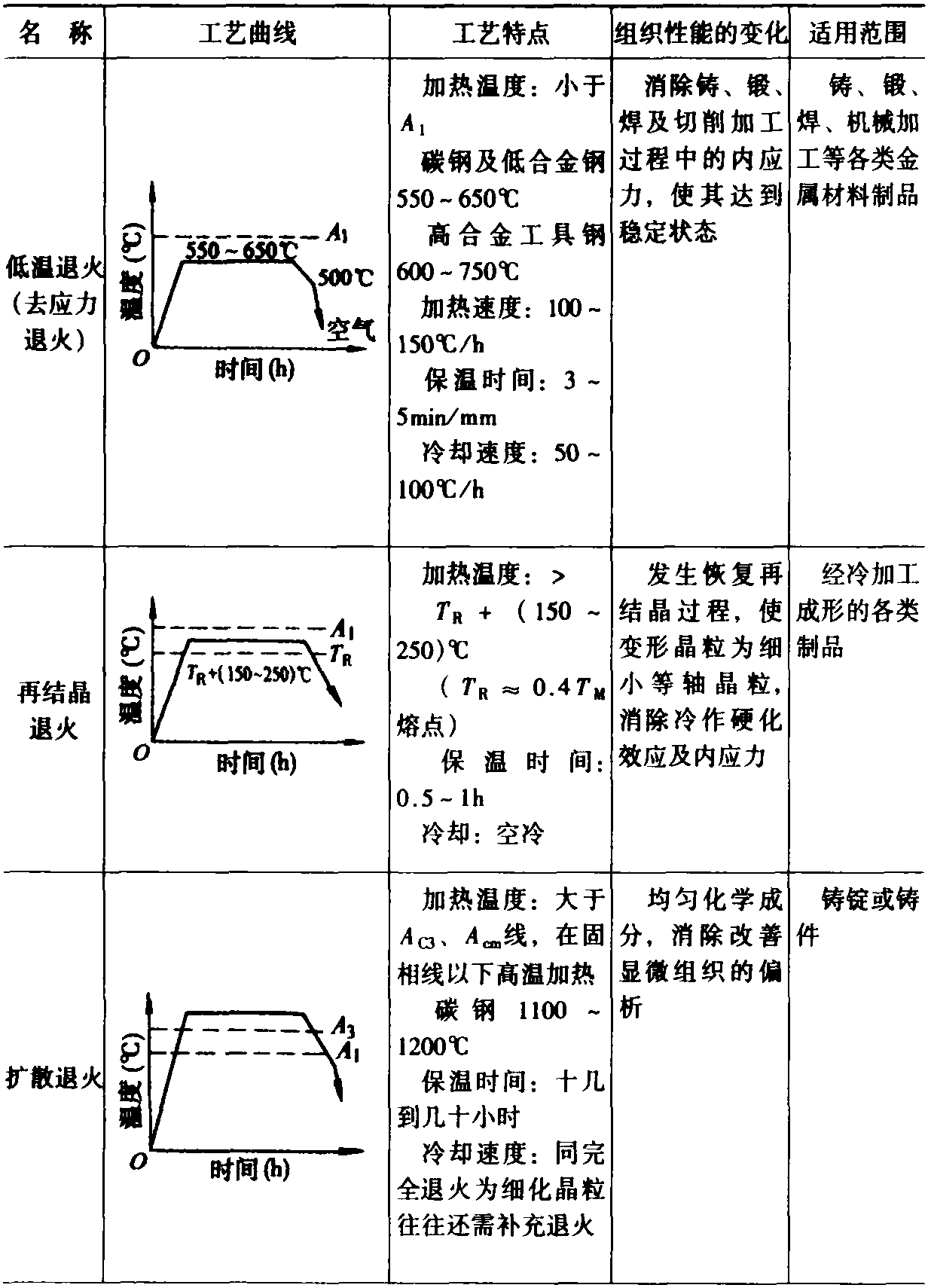

1.常用退火工艺方法(表3-3)
表3-3 常用退火工艺方法
续表
续表
2. 各种典型球化退火工艺(表3-4)
表3-4 各种典型球化退火工艺
续表
续表
3.退火工艺的编制原则
退火工艺包括加热温度、加热速度、加热保温时间、冷却速度和出炉温度等(表3-5)。
表3-5 退火工艺编制原则
项目要 求加热
温度完全退火：AC3+(30～50)℃
不完全退火：AC1+(30～50)℃
球化退火：AC1+(10～20)℃
等温退火：AC3+(30～50)℃(亚共析钢)
AC1+(20～40)℃
去应力退火：AC1-(100～200)℃
均匀化退火：AC3+(150～200)℃
再结晶退火：AC1-(50～150)℃或Tz+(100～250)℃，Tz＝(O.35～
0.45)Tr。
式中 Tz——再结晶温度，℃
Tr——熔化温度，℃加热
速度根据工件的成分、尺寸和形状及堆放形 ...... （共1230字） [阅读本文]>>
热处理工操作1.晶体的特点根据固态物质内部原子堆积的情况，可将固态物质分为晶体与非晶体两大类。晶体中原子或分子，在三维空间是按照一定的几何规律作周期性的重复排列;非晶体中的这些质点，则是杂乱无章地堆积在一起，分布散
热处理工操作相是合金中具有同一聚集状态、同一晶体结构、同一化学成分和性质并以界面相互分开的均匀组成部分。材料的性能与各组成相的性质、形态、数量直接相关。不同的相具有不同的晶体结构，虽然相的种类繁多，但根据相的结构特
热处理工操作碳钢和铸铁都是铁碳合金，是应用最广泛的金属材料。铁碳合金相图是研究铁碳合金的重要工具，是研究钢铁材料的基础，因此必须透彻地了解它和熟练地应用它。Fe—Fe3C相图(亦称铁碳状态图)是Fe—C相图中含碳量
热处理工操作要了解合金元素在合金钢中的情况，应建立三元或多元状态图。但目前对三元，尤其是多元相图的研究还不完整，所以实际上人们仍然是以Fe—C相图为基础，再考虑合金元素对它的影响，以粗略地了解合金元素的作用。1.合
热处理工操作1.过冷奥氏体等温转变曲线在热处理生产中，奥氏体的冷却方式可分为两大类：一种是等温冷却，如图2-12中曲线1所示，将奥氏体状态的钢迅速冷至临界点以下某一温度保温一定时间，使奥氏体在该温度下发生组织转变，
上一篇
