1. 正火的目的 (表3-6)

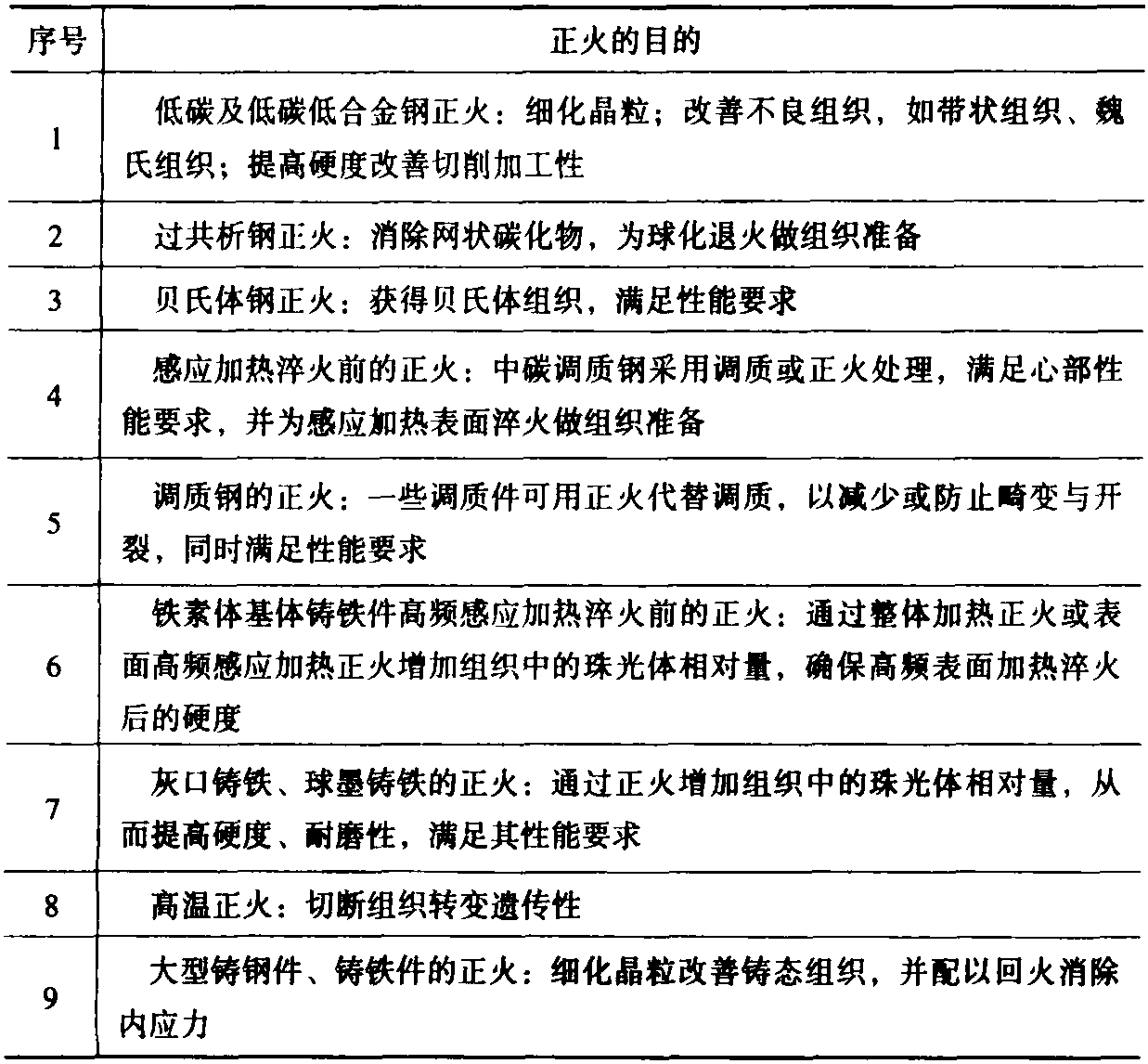

表3-6 正火的目的
2. 常用正火工艺方法(表3-7)
表3-7 常用正火工艺方法
3.正火工艺编制原则(表3-8)
表3-8 正火工艺编制原则
项 目要 求加热温度正火：AC3或Acm+(30～70)℃
等温正火：AC3或Acm+(30～50)℃
二段正火：AC3或Acm+(30 ～50)℃加热速度参照完全退火加热保温
时间参照完全退火，或：中碳钢取1.5～1.8min/mm，合金钢取1.5～
2.1min/mm冷却速度正火一般在静止空气中冷却，根据需要可采用吹风冷却或喷水雾冷 ...... （共300字） [阅读本文]>>
热处理工操作1.晶体的特点根据固态物质内部原子堆积的情况，可将固态物质分为晶体与非晶体两大类。晶体中原子或分子，在三维空间是按照一定的几何规律作周期性的重复排列;非晶体中的这些质点，则是杂乱无章地堆积在一起，分布散
热处理工操作相是合金中具有同一聚集状态、同一晶体结构、同一化学成分和性质并以界面相互分开的均匀组成部分。材料的性能与各组成相的性质、形态、数量直接相关。不同的相具有不同的晶体结构，虽然相的种类繁多，但根据相的结构特
热处理工操作碳钢和铸铁都是铁碳合金，是应用最广泛的金属材料。铁碳合金相图是研究铁碳合金的重要工具，是研究钢铁材料的基础，因此必须透彻地了解它和熟练地应用它。Fe—Fe3C相图(亦称铁碳状态图)是Fe—C相图中含碳量
热处理工操作要了解合金元素在合金钢中的情况，应建立三元或多元状态图。但目前对三元，尤其是多元相图的研究还不完整，所以实际上人们仍然是以Fe—C相图为基础，再考虑合金元素对它的影响，以粗略地了解合金元素的作用。1.合
热处理工操作1.过冷奥氏体等温转变曲线在热处理生产中，奥氏体的冷却方式可分为两大类：一种是等温冷却，如图2-12中曲线1所示，将奥氏体状态的钢迅速冷至临界点以下某一温度保温一定时间，使奥氏体在该温度下发生组织转变，
上一篇
