公差与配合标准是一项重要的技术基础标准。
1.公差的术语及定义

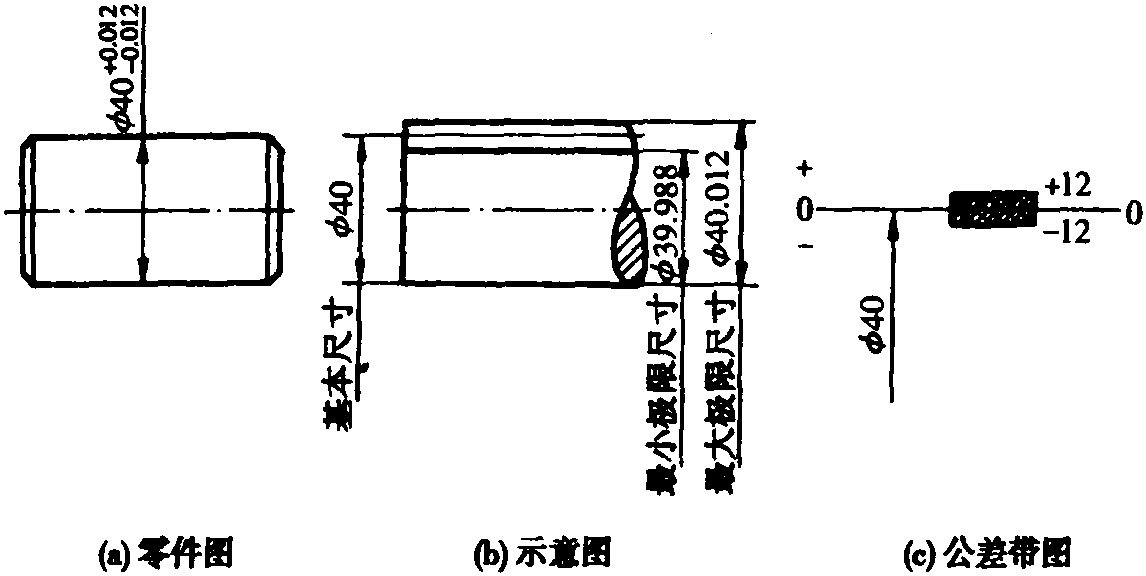

(1)基本尺寸、实际尺寸、极限尺寸。
基本尺寸是设计时确定的尺寸。
实际尺寸是通过测量所得的尺寸。实际尺寸可能大于或小于基本尺寸。
极限尺寸是允许实际尺寸变动的两个界限值。
最大极限尺寸： 允许实际尺寸的最大值。
最小极限尺寸： 允许实际尺寸的最小值。
零件的实际尺寸介于最大极限尺寸与最小极限尺寸之间才算合格。例如，轴的直径尺寸为φ50±0.008，则基本尺寸为φ50mm，最大极限尺寸为 φ50.008mm，最小极限尺寸为φ49.992mm。实际尺寸在φ49.992和φ50.008之间皆为合格。
(2)尺寸偏差和尺寸公差。
尺寸偏差是指某一尺寸减去其基本 ...... （共2058字） [阅读本文]>>
