二、公差与配合的国家标准

分类：冷作钣金工操作3519字

1. 标准公差

国家标准将标准公差分为20个等级，即IT01、IT0、IT1～IT18。IT表示标准公差，数字表示公差等级。从IT01～IT18等级依次降低。等级越高，表示尺寸精度越高。

标准公差数值由基本尺寸和公差等级确定，见表1—27。

2. 基本偏差系列

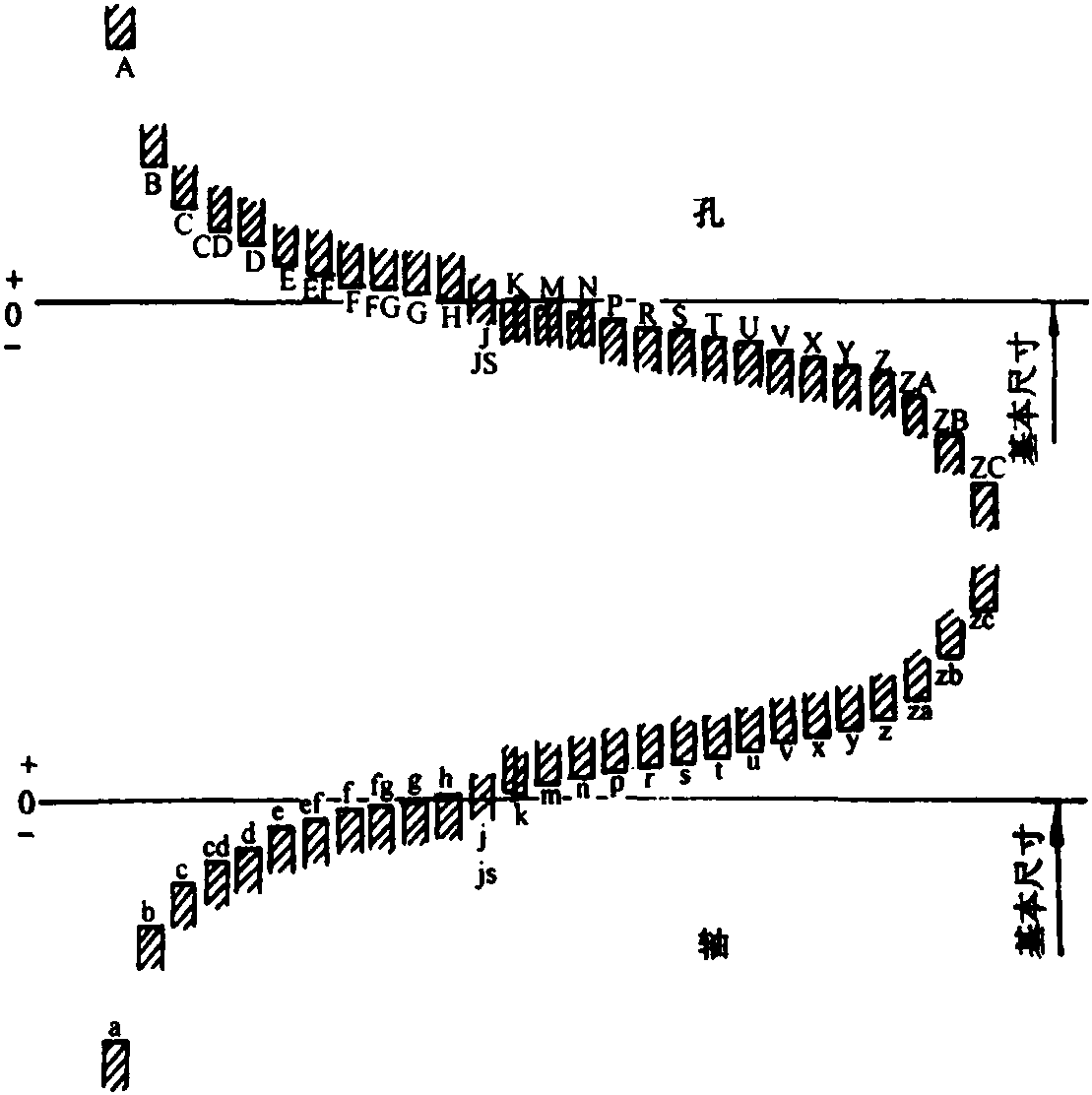

国家标准规定了轴、孔各28个基本偏差，形成基本偏差系列。

基本偏差的代号用拉丁字母表示，系列顺序按字母顺序排列。大写字母为孔，小写字母为轴。

表1—27 标准公差数值

基本尺寸

(mm)公差等级(μm)(mm)IT01IT0IT1IT2IT3IT4IT5IT6IT7IT8IT9IT10IT11IT12IT13IT14IT15IT16IT17IT18≤3

3～6

6～10

10～18

18～30

30～50

50～80

80～120

120～180

180～250

250～315

315～400

400～500

500～630

630～800

800～1000

1000～1250

1250～1600

1600 ......     （共3519字）    [阅读本文]>>
