1. 形状和位置公差的概念
构成零件几何特征的点、线、面称几何要素，简称要素。
零件上被测要素的实际形状对其理想形状的变动量，称为形状误差。形状误差的最大允许值，称为形状公差。
零件上被测要素的实际位置对其理想位置的变动量，称为位置误差。位置误差的最大允许值，称为位置公差。
形状公差和位置公差简称形位公差。
2. 形状和位置公差的标注
(1)形位公差的项目及符号。
国标(GB/T 1182—1996) 规定形位公差共有14个项目，其中形状公差6项，位置公差8项(定向公差3项，定位公差3项，跳动公差2项)。各个项目的名称和对应的符号见表1—28。

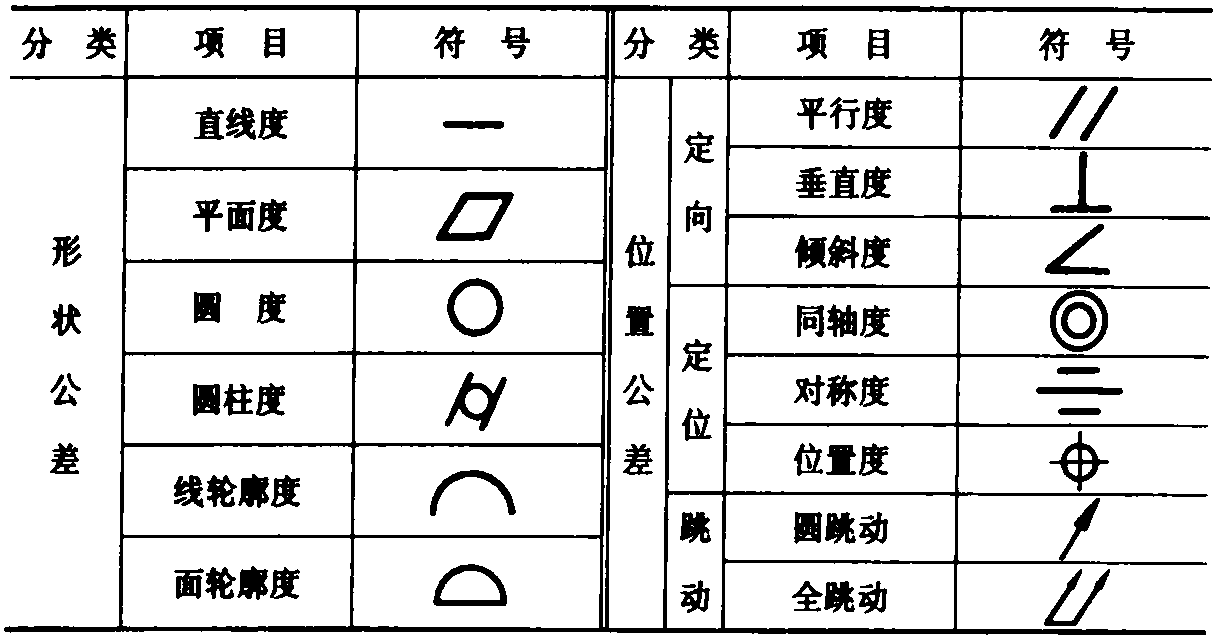

表1—28 形位公差各项目的符号
(2)形位公差的标注示 ...... （共378字） [阅读本文]>>
