1. 封头划线及排孔
(1)校准环缝面。
①有人孔封头。

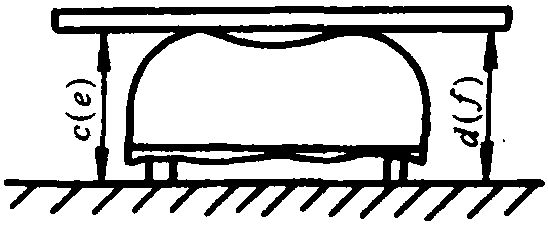

如图3—1所示，将直尺放在椭圆人孔的长轴和短轴位置上，用垫块衬托在封头的直边上，最终使直尺到平台的距离相等。
②无人孔封头。
如图3—2所示，将90°角尺放在封头的四个对应方向，用不同厚度的垫块衬托，使封头的直边部位与90°角尺重合。然后将直尺放在封头顶部的最高处，量取两边a和b的高度，再以(a+b)/2作为直尺到平台的距离。
图3—1 有人孔封头
图3—2 无人孔封头
(2)划直线段余量线。
如图3—3所示，校准环缝面之后，以平台为基准，用划针盘划出余量及有孔封头的人孔直段余量线。
图3—3 划直线段余量线
(3) 划中心线。
对于有人孔的封头划 ...... （共1043字） [阅读本文]>>
