实尺放样是根据图样的形状和尺寸，用基本的作图方法，在放样台上、工件上或样板上放样。对放样的要求是认真仔细。
1. 实尺放样的基准选择
选择放样基准通常与设计基准的选择是一致的，详见表3—5所列。

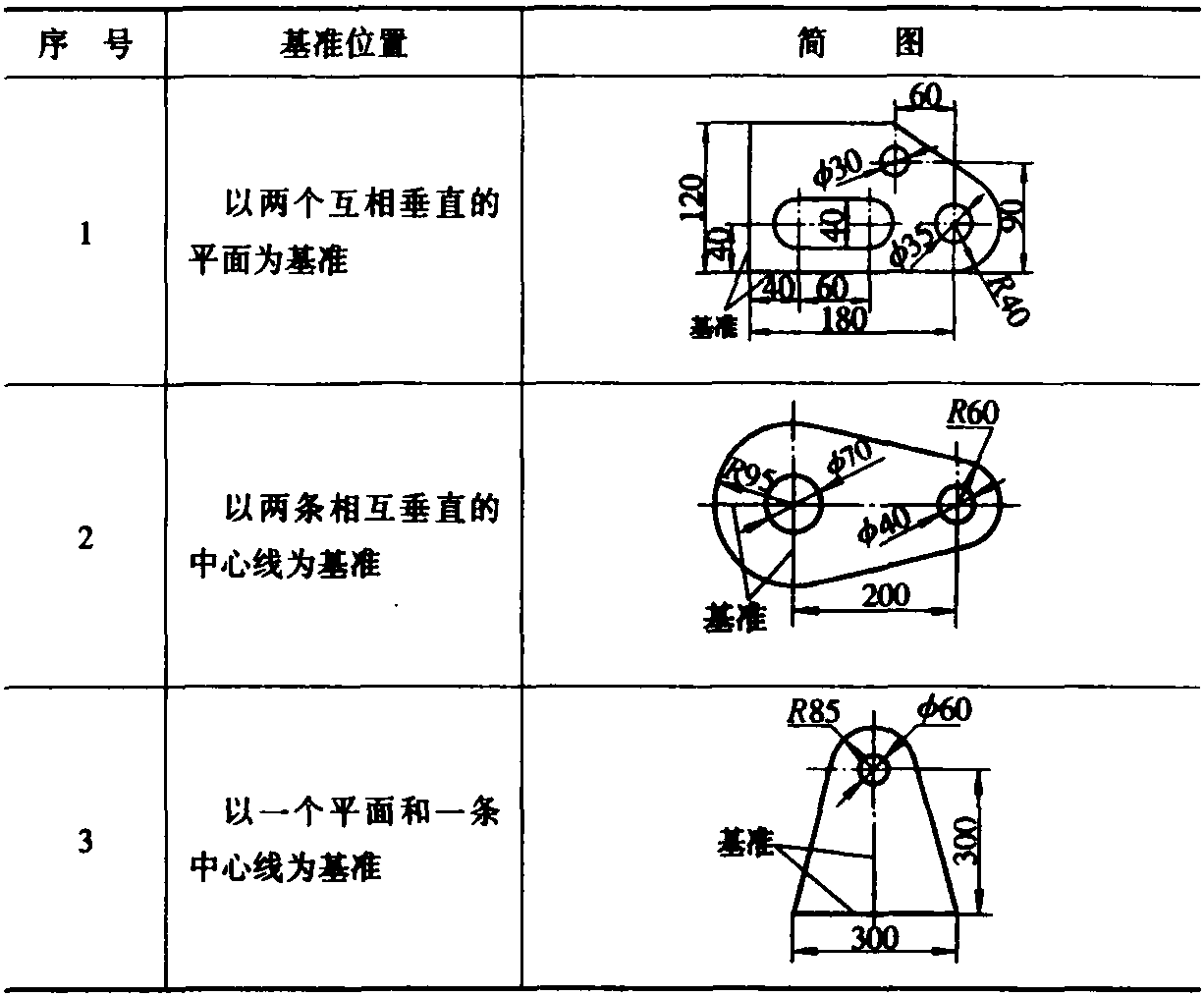

表3—5 放样基准的选择
2.放样的程序
(1)放样前的准备。
①准备好划线放样所需的工具等物。
②看清、看懂图样，要分析好结构设计是否合理，工艺性如何。
(2)放样顺序。
先划基准线，后划圆弧或圆周，最后划所有直线，完成大的轮廓线。
(3)检查校核所放图样是否符合设计图样的形状和尺寸;是否留有应留的工艺或加工余量;对矩形类的工件，还要检查对角线长度的一致性 ...... （共307字） [阅读本文]>>
