1.标准直齿圆柱齿轮公法线长度的计算公式
如图11-45所示，公法线长度Wk是指跨k个齿的异侧齿廓间公共法线AB的长度，亦即k个齿的异侧齿廓平行切线间的距离。

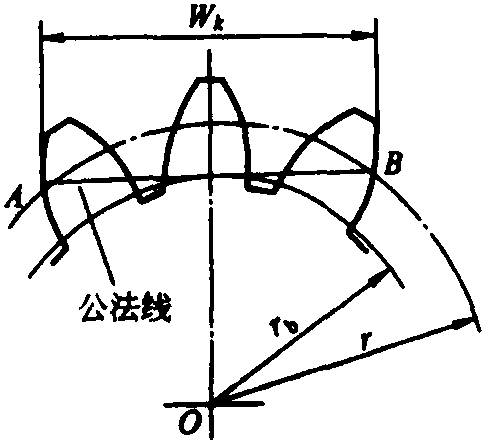

图11-45 公法线长度
对于标准直齿圆柱齿轮，其公法线长度Wk及跨测齿数k的计算公式为
式中：m为模数;d为压力角 (d=20°);z为齿数。跨测齿数k按式计算后，四舍五入取整数。对于内齿轮，k为跨测齿槽数。
2.标准斜齿圆柱齿轮公法线长度的计算公式
对于斜齿轮，只能在法面上测量公法线长度，标准斜齿圆柱齿轮法向公法线长度及跨测齿数的计算公式为 ...... （共4368字） [阅读本文]>>
式中：mn为法向模数;αn为法向压力角(αn＝20°);αt为端面压力角(tanαn＝tanαn/cosβ); z为齿数;β为螺旋角
切削常用几何图形计算公式见表1-15，圆周等分系数表见表1-16，圆弧长度计算表见表1-17。表1-15常用几何图形计算续表续表续表续表续表表1-16圆周等分系数表表1-17圆弧长度计算表
切削内圆弧与外圆弧计算见表1-18，V形槽宽度、角度计算见表1-19，燕尾与燕尾槽宽度计算见表1-20，内圆锥与外圆锥计算见表1-21。表1-18内圆弧与外圆弧计算表1-19V形槽宽度、角度计算表1-20燕
切削(1)轴。通常指工件的圆柱形外表面，也包括非圆柱形外表面(由二平行平面或切面形成的被包容面)。基准轴。在基轴制配合中选作基准的轴。对本标准极限与配合制，即上偏差为0的轴。(2)孔。通常指工件的圆柱形内表
切削尺寸公差带由标准公差和基本偏差两个要素构成。标准公差确定公差带的大小，基本偏差确定公差带相对于零线的位置。1.基本尺寸分段(表2-1)表2-1基本尺寸分段(mm)主段落中间段落主段落中间段落大于至大于至
切削1.孔的一般、常用和优先公差带(尺寸≤500mm)(图2-15)图2-15基本尺寸至500mm的孔公差带2.轴的一般、常用和优先公差带(尺寸≤500mm)(图2-16)图2-16基本尺寸至500mm的轴
