(一)路线平面图制图一般规定
(1)平面图中常用的图线应符合下列规定：
1)设计路线应采用加粗粗实线表示，比较线应采用加粗粗虚线表示。
2)道路中线应采用细点划线表示。
3)中央分隔带边缘线应采用细实线表示。
4)路基边缘线应采用粗实线表示。
5)导线、边坡线、护坡道边缘线、边沟线、切线、引出线、原有通路边线等，应采用细实线表示。
6)用地界线应采用中粗点划线表示。
7)规划红线应采用粗双点划线表示。
(2)里程桩号的标注应在道路中线上从路线起点至终点，按从小到大，从左到右的顺序排列。公里桩宜标注在路线前进方向的左侧，用符号“○”表示;百米桩宜标注在路线前进方向的右侧，用垂 ...... （共1865字） [阅读本文]>>
公路工程建造师(一)路线纵断面图制图一般规定(1)纵断面图的图样应布置在图幅上部。测设数据应采用表格形式布置在图幅下部。高程标尺应布置在测设数据表的上方左侧(图2-3)。测设数据表宜按图2-3的顺序排列，表格可根据不
公路工程建造师(一)路线横断面图制图一般规定(1)路面线、路肩线、边坡线、护坡线均应采用粗实线表示;路面厚度应采用中粗实线表示;原有地面线应采用细实线表示;设计或原有道路中线应采用细点划线表示(图2-12)。图2-1
公路工程建造师(1)交叉口竖向设计高程的标注应符合下列规定：1)较简单的交叉口可仅标注控制点的高程、排水方向及其坡度，见图2-22a);排水方向可采用单边箭头表示。2)用等高线表示的平交路口，等高线宜用细实线表示，并
公路工程建造师(一)交通标志绘制一般规定(1)交通岛应采用实线绘制。转角处应采用斑马线表示(图2-30)。图2-30交通岛标志(2)在路线或交叉口平面图中应示出交通标志的位置。标志宜采用细实线绘制。标志的图号、图名，

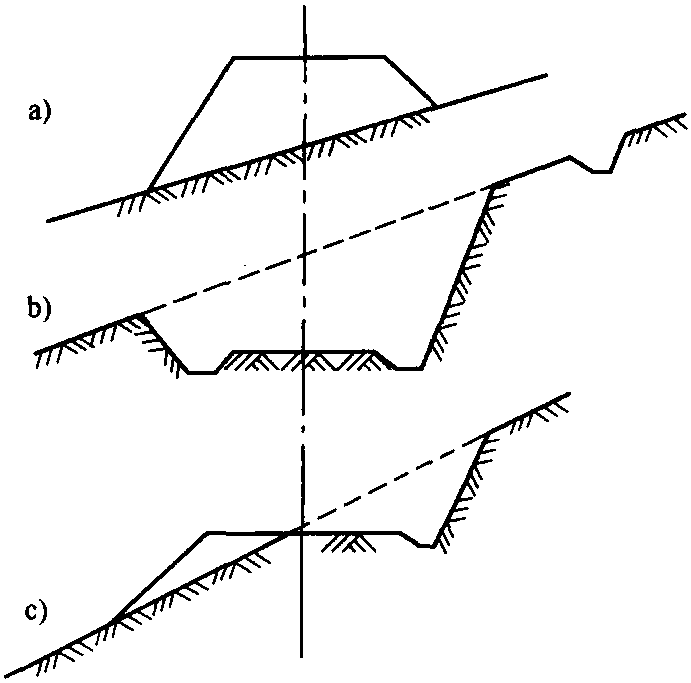

公路工程建造师(一)路基的形式路基的横断面如图3-1所示。由于地形的变化，道路设计标高与天然地面标高的相互关系不同，一般常见的路基横断面形式有路堤和路堑两种，高于天然地面的填方路基称为路堤，见图3-1a)，低于天然地
