常用电动机过载停机，备用电动机能自启动的控制电路，如图1-28所示。常用电动机送电前，先检查备用电动机主回路闸刀开关QS1，应在断开的位置; 检查备用电动机控制开关SA，应在断开的位置，方可为常用电动机的主、控回路送电。

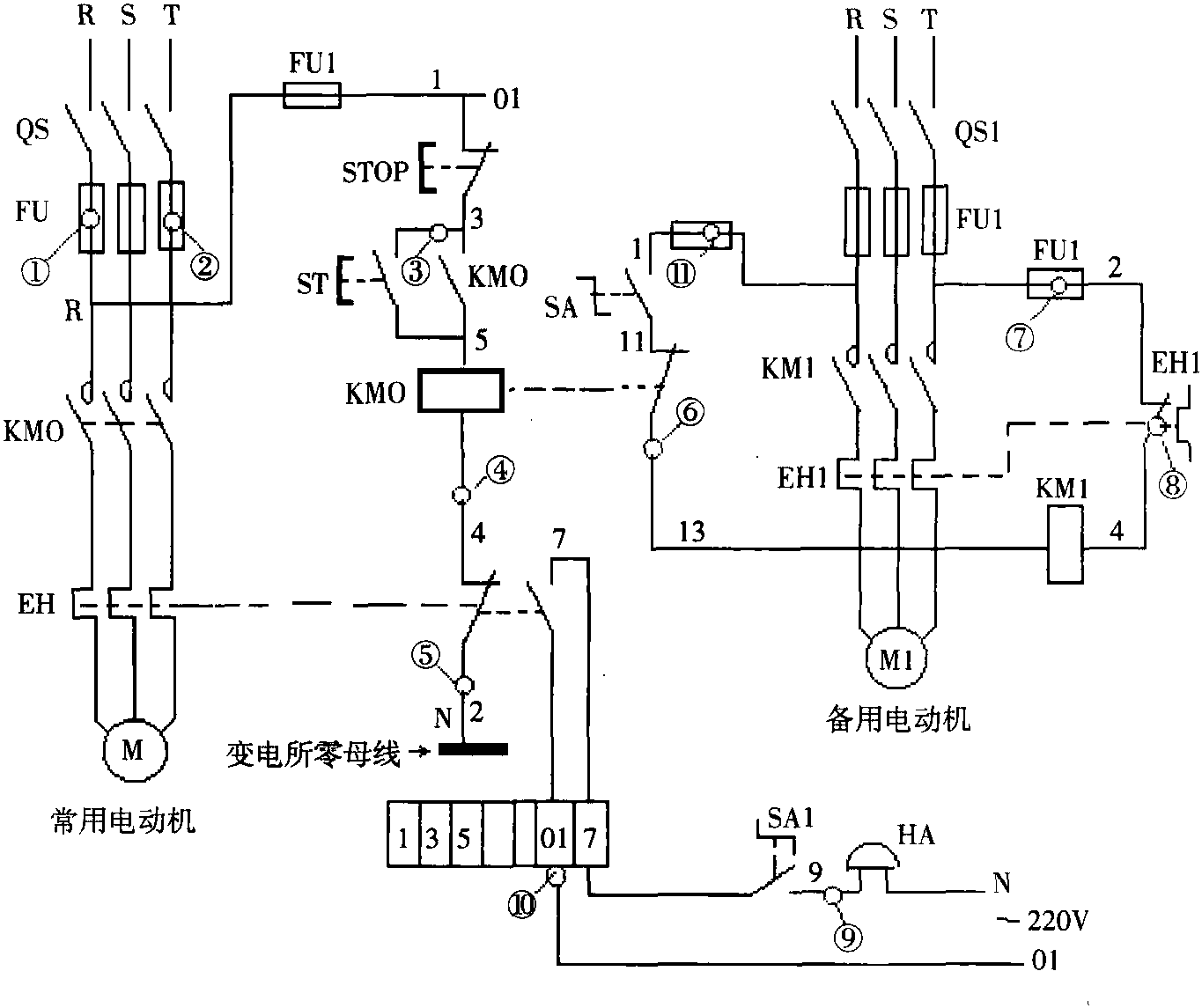

图1-28 过载停机后备用电动机自启动控制电路
合上主回路熔断器FU; 合上主回路闸刀开关QS; 合上控制回路保险FU1; 常用电动机M进入热备用状态。
1. 常用电动机T启动运转
按下常用电动机M启动按钮ST，R相→控制回路熔断器FU1→1号线→停止按钮STOP常闭触点→3号线→启动按钮ST常开触点 (按下时闭合)→5号线→接触器KM0线圈→4号线→热继电器EH的常闭触点→2号线→电源N极。电路 ...... （共1777字） [阅读本文]>>
