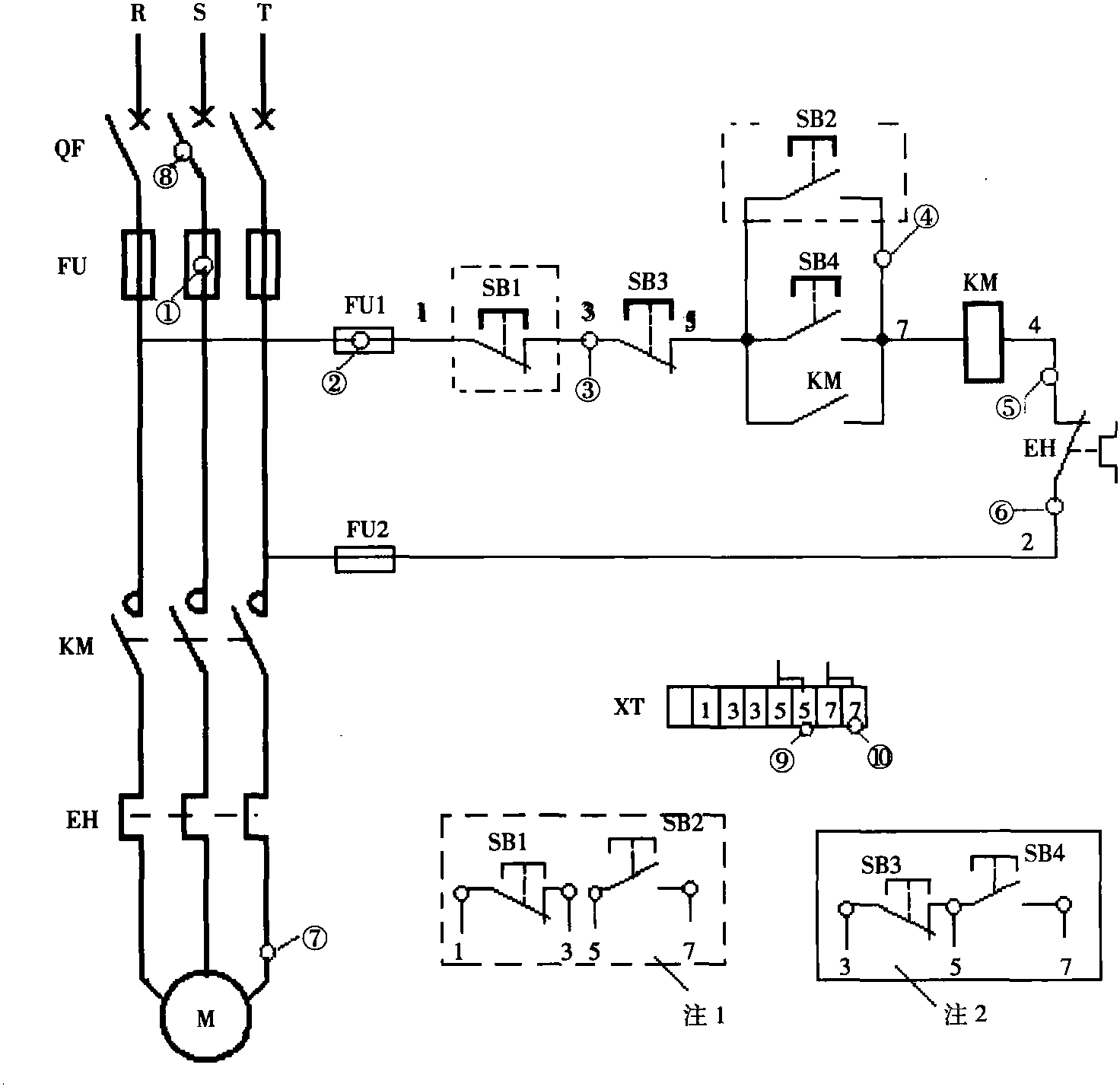

根据生产设备操作要求的需要，在两个地方可进行操作的控制电路如图1-23所示。安装接线图如图1-24所示。实物连接如图1-25所示。
1.机前启动电动机
按下机前启动按钮SB2，电源R相→控制回路熔断器FU1→1号线→停止按钮SB1常闭触点→3号线→停止按钮SB3常闭触点→5号线→启动按钮SB2常开触点 (按下时闭合) →7号线→接触器KM线圈→4号线→热继电器EH的常闭触点→2号线→控制回路熔断器FU2→电源T相。
电路接通，接触器KM线圈获电动作，常开触点KM闭合自保，维持接触器KM工作状态，接触器三个主触点同时闭合，电动机绕组获得R、S、T三相380V交流电源，电动机启动运转，所驱动的机械设备运行。
2. 盘前启动
...... （共2841字） [阅读本文]>>
