(一) 集成触发器的基本形式
触发器是一种具有记忆功能并且其状态能在触发脉冲作用下迅速翻转的逻辑电路。集成触发器的基本形式有基本RS触发器、同步RS触发器、主从JK触发器等。表1.3-13列出了这三种触发器的电路组成、逻辑符号、逻辑功能等。
表1.3-13 集成触发器的基本形式
电路
本
RS
触
发
器

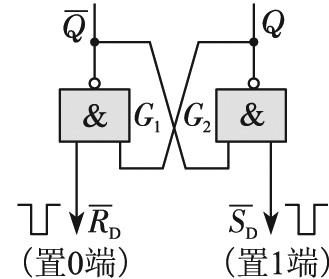

为置0端、为置1端，均由负脉冲触发，符号RD、SD上加了非号，表示低电平有效
基本RS触发器也能用或非门组成，输入端RD、SD由正脉冲触发。
则Q=0(＝1)
当＝1，＝0时
则Q=1(＝0)
当＝1，＝1时
则Q不变(不变)
当＝0，＝0时
则Q不定(不定)(这是不允许的)
