三、组合逻辑电路

分类：无线电调试工2383字

(一) 常用门电路、门电路逻辑符号、表达式及真值表

基本的逻辑关系有逻辑与、逻辑或和逻辑非。基本逻辑关系是通过基本逻辑门电路来实现的，这三种基本逻辑门电路就是与门、或门和非门。实用中常把与门、或门和非门组合起来使用，组成与非门、或非门、与或非门、异或门、同或门等，它们的电路、电路逻辑符号、表达式及真值表如表1.3-6所示。

表1.3-6 常用门电路逻辑符号、表达式及真值表

名称 逻辑功能 电路图 标准符号 逻辑

表达式 真值表输入 输出A B Y

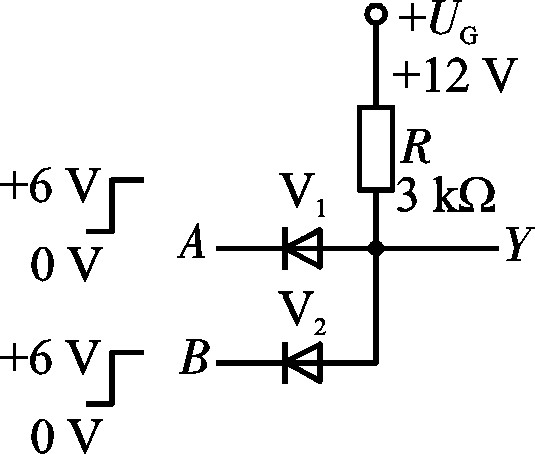

功　能与门 与运算

Y=A·B

或

Y=AB 0 0 00 1 01 0 01 1 1

四个输入的与门

Y=ABCD

逻辑功能：“有0出0，全1出1”或门 或运算

Y=A+B 0 0 00 1 11 0 11 1 1

四个输

......     （共2383字）    [阅读本文]>>
