根据反馈信号形式分，有电压负反馈与电流负反馈。根据反馈信号与输入信号的连接形式分，有串联负反馈与并联负反馈。通过组合，有四种基本的形式： 电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。四种基本反馈组态的方框图如图2.2-1所示，图中信号源，在串联负反馈中以电压源形式画出，在并联负反馈中以电流源形式画出。

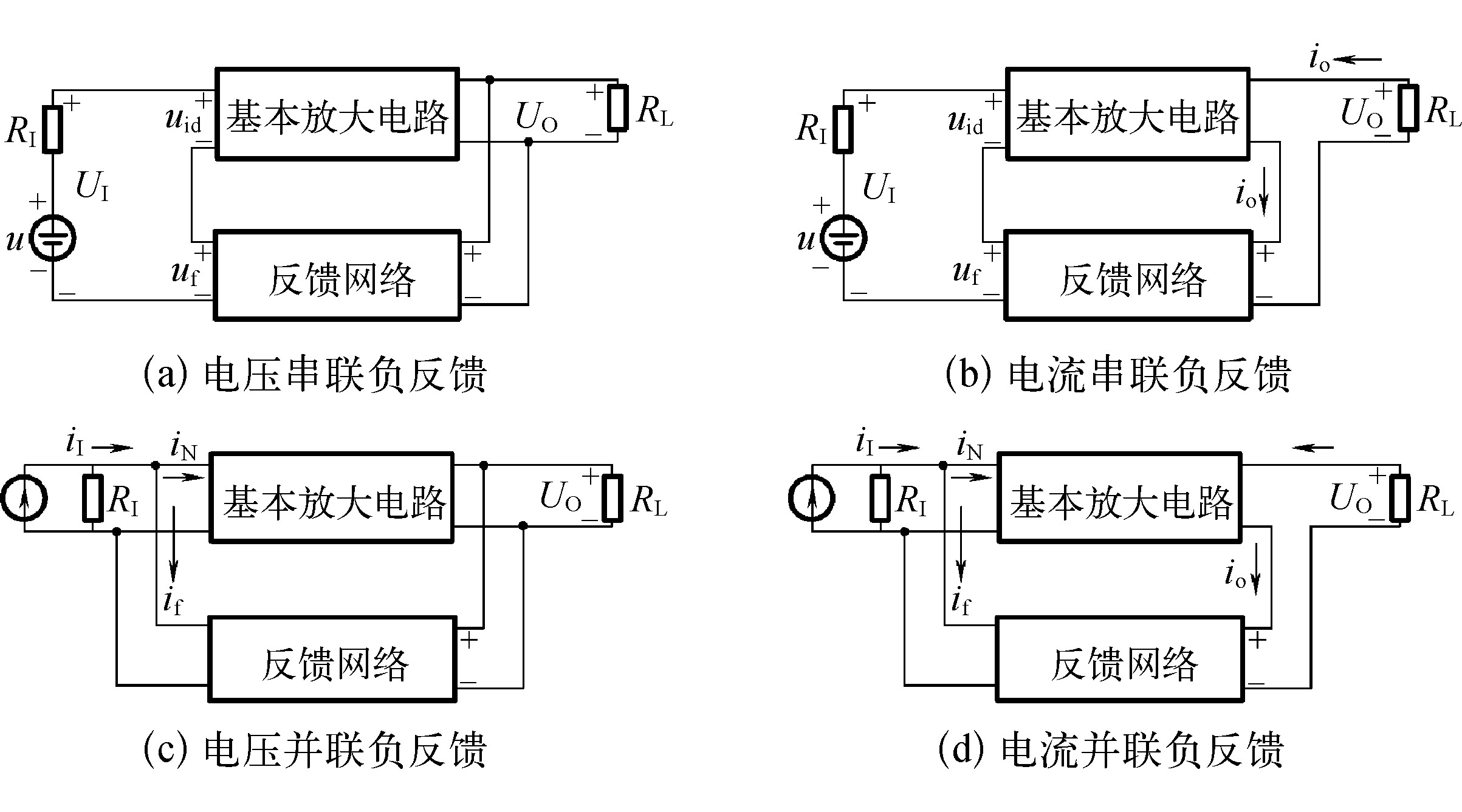

图2.2-1 负反馈放大电路的四种基本形式
判断一个电路是电压反馈还是电流反馈的简单方法是，假设放大器的输出短接后，看反馈信号是否仍然存在。若不存在则是电压反馈，否则是电流反馈。同样，判断是串联反馈还是并联反馈的一个简单方法是 ...... （共2219字） [阅读本文]>>
