(一) 油压测量准备
1. 液压设备
6.9MPa压力表： 1个，49MPa压力表：2个，压力测量工具组件及液压油分析仪器：一套。
2. 液压油清洁度检测
排出液压油箱内的空气后，打开盖子，采集液压油箱内的样品油，使用分析仪检测，如果清洁度超出标准值，那么应更换回油滤芯或液压油。
(二) 压力表安装位置
1. 主回路

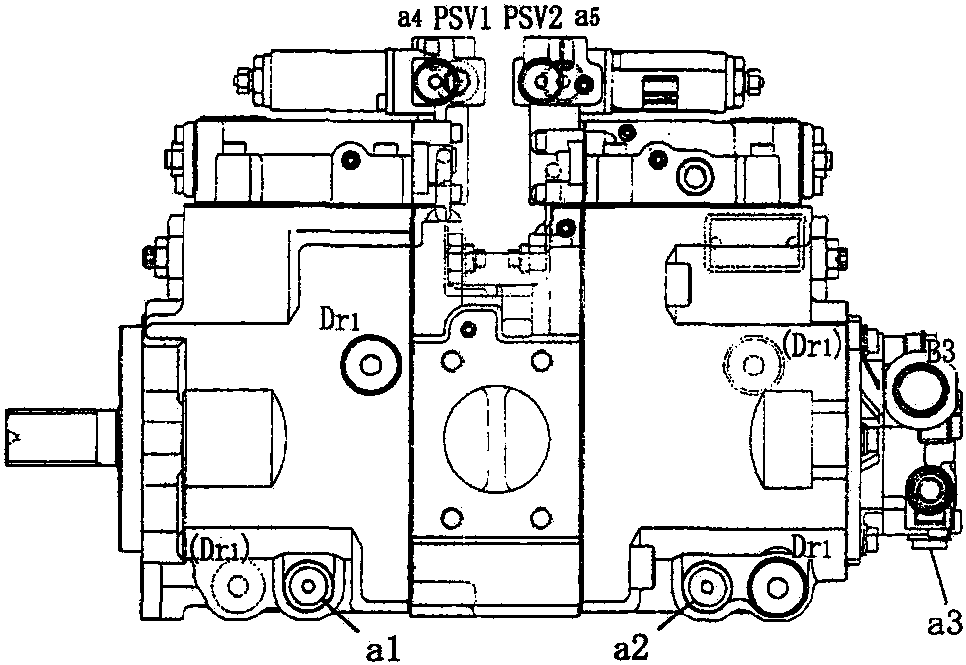

释放液压系统及液压油箱的内压后，将主泵仪表油口a1、a2的PF1/4堵头更换为压力测量用堵头，然后安装49MPa压力表，见图1-5-3。
图1-5-3
2. 先导回路
将先导阀仪表油口a3堵头更换为压力测量用PF1/4堵头，然后安装6.9MPa压力表。
(三) 压力调整位置
1. 主控制阀
示意图见图1-5-4。
从实际机器的右前侧看
从实际机器 ...... （共1095字） [阅读本文]>>
