(一) 行走速度
1. 目的
测量行走链轮转速，确认行走驱动系统的液压泵和行走马达的性能。
2. 条件
液压油温度正常，左右履带张力均等。
3. 准备

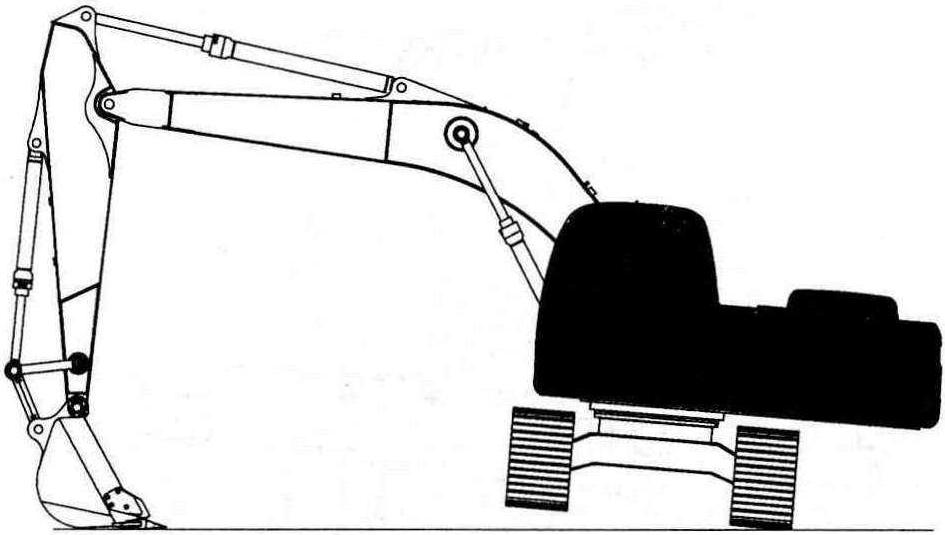

在行走马达端盖上安装带磁铁的反射盘。将旋转机架旋转约90°，使用工作装置将单侧履带从地面抬起，见图1-5-12和图1-5-13。
图1-5-12
图1-5-13
4. 测试
发动机转速： 高油门转速，行走2速开关：1速、2速，测量部位：右、左。
方法1： 使用频闪转速计测量转速。
方法2： 目视测量1min内的旋转数。
5. 标准值 (表1-5-7)
表1-5-7 标准值
r/min
测量项目标准值修复标准值使用极限值左、右H模式1速30.4～33.623.7～26.221.4H模式2速50.6～56.039.5～43.735.7
(二) 行走跑偏
1. 目的
测量行走20m时的跑偏 ...... （共1411字） [阅读本文]>>
