六、工作装置工作性能测试
分类：神钢挖掘机维修882字
(一) 油缸工作时间
1. 目的
测量大臂、小臂、挖斗的工作时间，检查工作装置驱动系统的液压泵和油缸的性能。
2. 条件
(1) 液压油温度： (50±5)℃。
(2) 去除缓冲行程后的工作时间。
3. 准备
挖斗空载且停放在平坦的地面上。
4. 测试
1) 测试1 (大臂升降)
测量大臂操作杆满行程动作时挖斗从地面到最高位置所需的时间，见图1-5-26。
图1-5-26
2) 测试2 (小臂收回/伸出、挖斗收回/伸出)

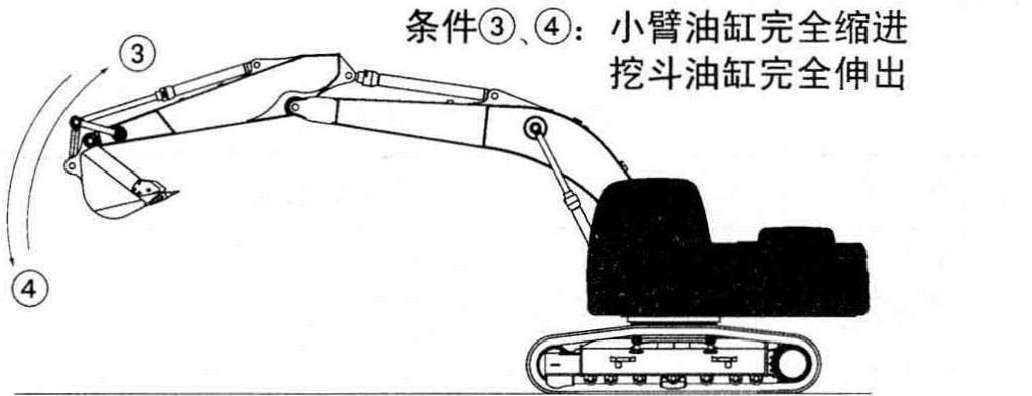

测量挖斗齿尖离地约30cm高度时小臂及挖斗操纵杆满行程工作所需的时间，见图1-5-27和图1-5-28。
图1-5-27
图1-5-28
5. 标准值(表1-5-15)
表1-5-15 标准值
s
测量位置标准值修理标准值使用极限值①2.7～3.43.5～4.45.3②2.1～2.72.7～3.53.6③2.7～3.33.5～4.24.5④2.4 ...... （共882字） [阅读本文]>>
