(一) 旋转速度
1. 目的
测量旋转时间，检查旋转驱动系统的液压泵和旋转马达的性能。
2. 条件
液压油温度： (50±5)℃，地面水平坚实平坦。
3. 准备

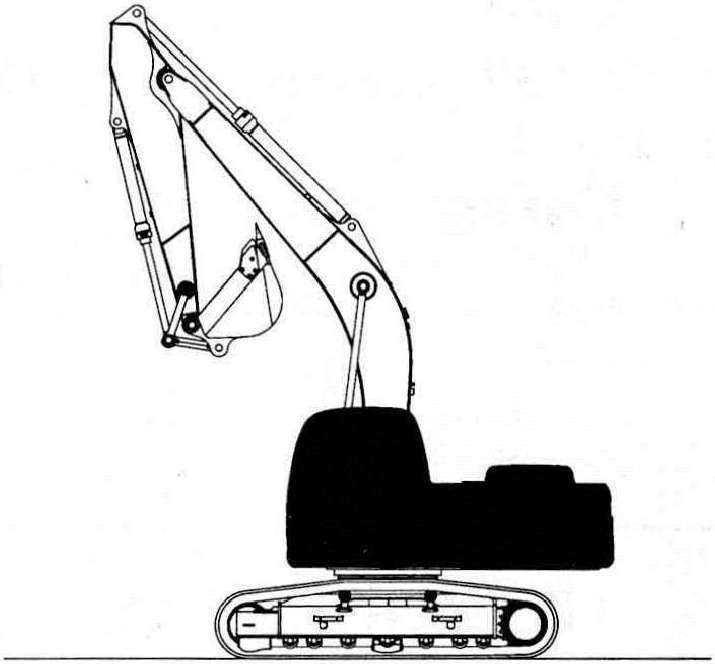

挖斗空载，大臂油缸完全伸出，小臂油缸完全伸出，挖斗油缸完全伸出 (最小旋转半径)，见图1-5-20。
4. 测试
满行程操作旋转杆，进行旋转动作。测量启动旋转1圈后旋转2圈所需的时间，算出旋转1圈所需的时间。
5. 标准值 (表1-5-11)
表1-5-11 标准值
s/r
标准值修理标准值使用极限值5.0～6.26.4～7.98.4
图1-5-20
(二) 旋转制动性能
1. 目的
检查旋转溢流阀控制的制动性能。
2. 条件
液压油温度： (50±5)℃，地面水平坚实平坦。
3. 准备
图1-5-21
图1-5-22
(1) 挖斗空载，小臂油缸完全缩进， ...... （共1388字） [阅读本文]>>
神钢挖掘机维修图1-1-1部件位置图
神钢挖掘机维修1.速度/爬坡能力(表1-1-1)表1-1-1速度/爬坡能力机型SK130-8SK140LC-8旋转速度(r/min)11.5行走速度(1速/2速)(km/h)3.4/5.6爬坡能力(%)70(35°)
神钢挖掘机维修(a)SK130-8/SK140LC-8(带4.68m大臂+2.38m标准小臂+0.52m3挖斗)带※的值不包含履带板的突出部分()内数值为LC规格(b)SK130-8/SK140LC-8(带4.68m
神钢挖掘机维修1.大臂(图1-1-4)图1-1-4大臂2.小臂+挖斗(图1-1-5)注：括号内挖斗容量为日本旧工业标准的挖斗容量。图1-1-5小臂+挖斗3.小臂(图1-1-6)图1-1-6小臂4.挖斗(图1-1-7)
神钢挖掘机维修1.大臂尺寸图(图1-2-1)mm4.68m大臂标准规格LP02B00045F1标号名称尺寸ABCDEFGHIJd1d2d3d4大臂尺寸大臂底端宽度大臂前端内侧宽度大臂前端外侧宽度大臂油缸活塞杆销轴高度
