(一) 气缸体部件

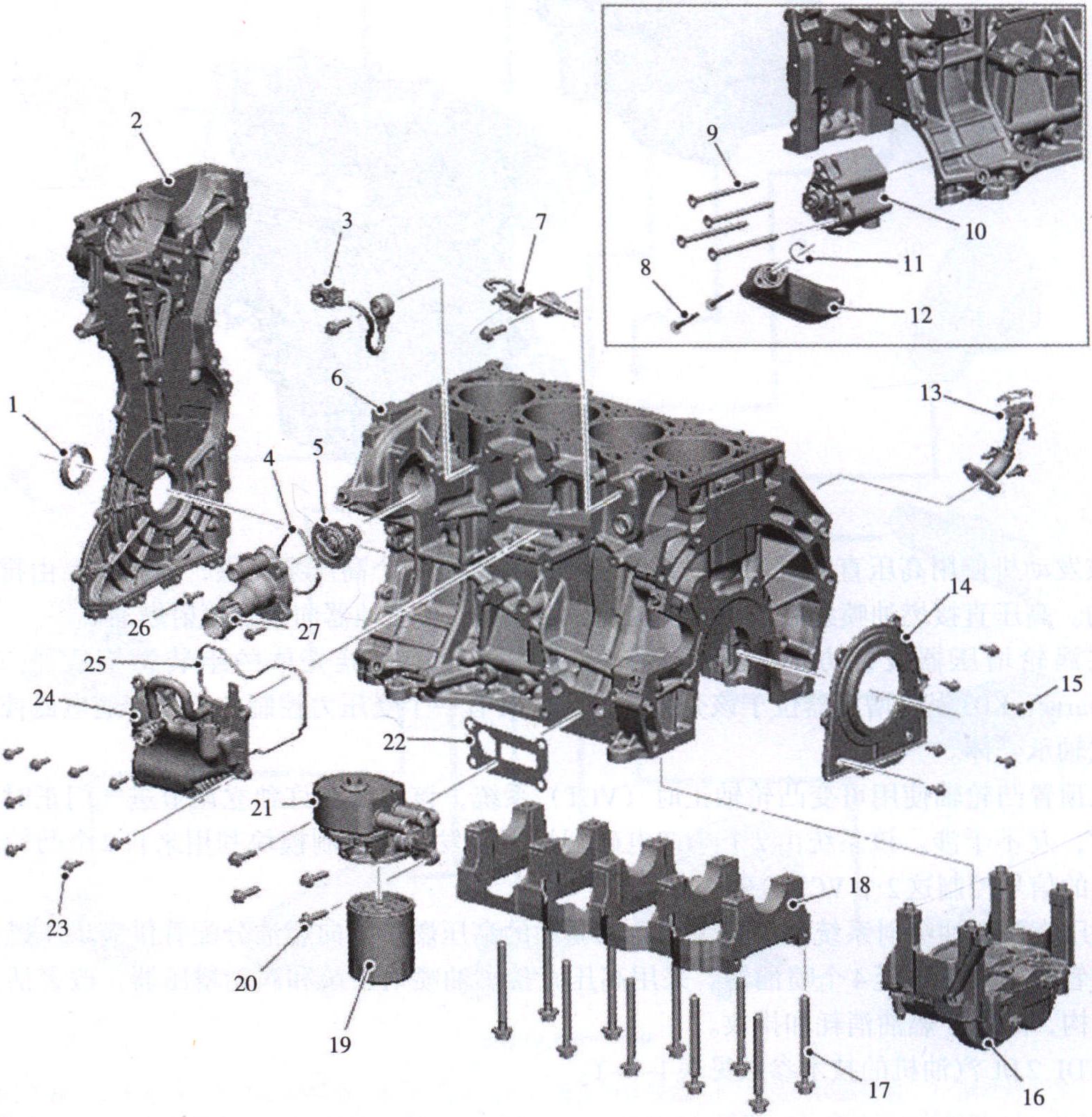

GTDI 2.0L汽油机的气缸体部件位置图见图1-4-2。
1.曲轴前油封 2.前盖总成 3.爆震传感器 (气缸1和2) 4.衬垫 (恒温器壳体) 5.温控器 6.气缸体 7.爆震传感器(气缸3和4) 8.螺栓 (2个) 9.螺栓 (3个) 10.机油泵 11.衬垫 (机油泵进口) 12.机油泵滤清器和集滤器总成13.涡轮增压器机油回油管 14. 曲轴后油封和壳体 15.螺钉 (6个) 16.平衡器总成 17.螺栓 (10个) 18.发动机隔板轴承座 19.机油滤清器 20.螺钉 (4个) 21.机油冷却器和滤清器适配器 22.衬垫 (机油滤清器适配器) 23.螺钉(8个) 24. 曲轴箱通风盖 25.衬垫 (曲轴箱通风盖) 26.螺钉 (3个) 27.恒温器壳体
图1-4-2 GTDI 2.0L汽油机的气缸体部件位置图
1. 气缸体
气缸体是一个带有铸铁 ...... （共11960字） [阅读本文]>>
