由于变压器是利用电磁感应原理工作的，因此它主要由铁心和套在铁心上的两个互相绝缘的绕组组成，如图2-1所示。通常一个绕组接交流电源，称为一次绕组，也称原绕组或初级绕组; 另一个绕组接负载，称为二次绕组，也称副绕组或次级绕组。当在一次绕组两端加上合适的交流电源时，在电源电压u1的作用下，一次绕组中就有交流电流流过，此电流在变压器铁心中将建立起交变磁通Φ，它将同时与一、二次绕组相交链，于是在一、二次绕组中产生感应电动势。它们的大小为

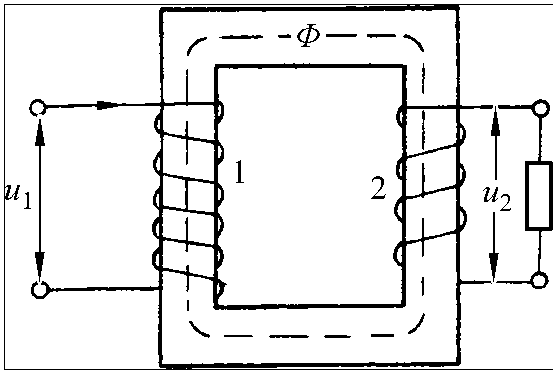

图2-1 变压器原理示意 ...... （共404字） [阅读本文]>>
式中，N1、N2为变压器一、二次绕组的匝数。忽略变压器绕组内部压降，u1≈e1，u2≈e2，则一、二次电压之
电机与电气控制(一)直流发电机工作原理图1-1所示两极直流发电机模型，可说明直流发电机的基本工作原理。图中，N、S是一对固定不动的磁极。磁极可以由永久磁铁制成，但通常是在磁极铁心上绕制励磁绕组，在励磁绕组中通入直流电
电机与电气控制直流电机由定子(固定不动)与电枢(旋转)两大部分组成。定子与电枢之间有空隙，称为气隙。直流电机的结构示意图如图1-3所示。图1-3直流电机的结构示意图1—机座;2—主磁极;3—转轴;4—铁心;5—换向磁
电机与电气控制如果原动机带动直流发电机的电枢旋转，则电枢绕组切割气隙磁场而产生感应电动势Ea。在感应电动势Ea的作用下形成电枢电流Ia，其方向与感应电动势Ea相同。显然Ia与Ea的乘积表示发电机的总电功率，称为电磁功
电机与电气控制直流电机的励磁绕组的供电方式称为励磁方式。直流电机按励磁绕组与电枢绕组连接方式的不同分为他励直流电机、并励直流电机、串励直流电机与复励直流电机四种，如图1-5所示。图1-5(a)所示为他励直流电机，励磁
电机与电气控制直流电动机的基本方程式包括直流电动机稳定运行时电路系统的电动势平衡方程式，机械系统的转矩平衡方程式和能量转换过程中的功率平衡方程式。这些方程式反映了直流电动机内部的电磁过程，也表达了电动机内外的机电能量
