如图2-2所示，一般的电力变压器由下列主要部分组成： 铁心、绕组(合称为器身)、油箱(油浸式)及其附件，下面分别予以介绍。

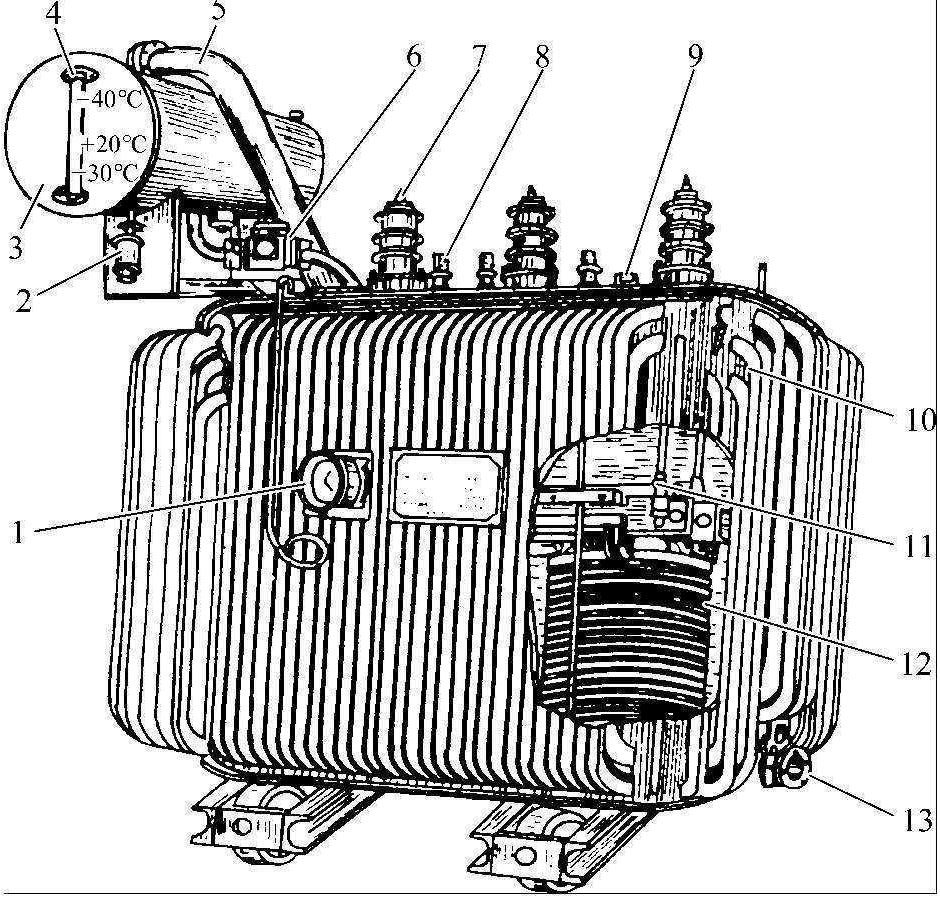

图2-2 油浸式电力变压器1—信号温度计; 2—吸湿器; 3—储油柜; 4—油表; 5—安全气道; 6—气体继电器;7—高压套管; 8—低压套管; 9—分接开关; 10—油箱;11—铁心; 12—线圈; 13—放油阀 ...... （共1846字） [阅读本文]>>
(一)铁 心铁心是变压器的磁路部分，同时又是绕组的支撑骨架。铁心由铁心柱(外面套绕组的部分)和铁轭(连接铁心柱的部分)组成。为了提高铁心的导磁性能，减小磁滞损耗和涡流损耗，铁心多采用厚度为0.35 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。铁心的基本结构形式有心式和壳式两种
