(见图7-9，文后插页)

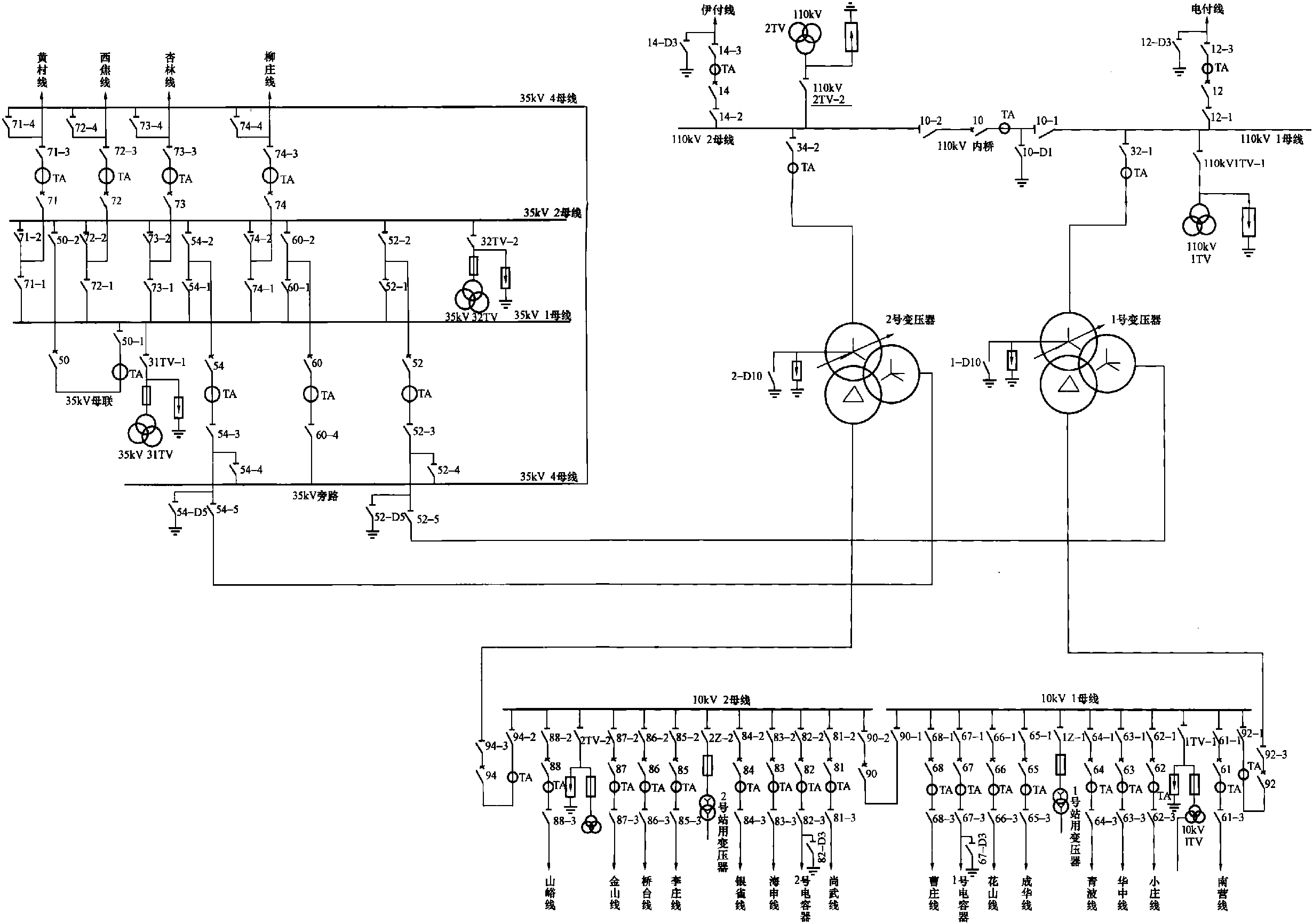

图7-9 110kV付平变电站一次系统 ...... （共3136字） [阅读本文]>>
1. 110kV内桥接线正常运行方式110kV内桥10断路器，10-1隔离开关，10-2隔离开关均在合闸位置，110kV电付线12断路器，12-1隔离开关，12-3隔离开关均在合闸位置，110kV电付线带110kV 1母线与110kV 2母线运行，110kV 1号变压器110kV侧在110kV 1母线运行，110kV 2号变压器110kV侧在110kV 2母线运行。110kV伊付线14断路器在拉开位置，14-2隔离开关，14-3隔离开关均在合闸位置，110kV伊付线14断路器在热备用状态。110kV自投装置投入运行，110kV 1号变压器1-D10中性点接地刀闸与110kV 2号变压器2-D10中性点接地刀闸均在拉开位置。1号变压器32-1隔离开关在合闸位置，2号变压器34-2隔离开关在
变电设备运行维护与值班工作变电站一次设备主接线是汇集和分配电能的通路，为了满足电网运行的灵活性和可靠性，使变电站设备操作简便，电网运行经济合理，便于扩建等基本条件，变电站一次设备主接线有多种类型，在选择变电站一次设备主接线类型时
变电设备运行维护与值班工作(见图7-4，文后插页)图7-4220kV共历变电站一次系统图1.220kV双母线带旁路接线正常运行方式220kV发共线在220kV1母线运行，220kV发共线21断路器、21-1隔离开关、21-3隔离
变电设备运行维护与值班工作(见图7-5，文后插页)图7-5220kV申汇变电站一次系统图1.220kV双母线带旁路接线正常运行方式220kV广联线在220kV1母线运行，220kV广联线21断路器、21-1隔离开关、21-3隔离
变电设备运行维护与值班工作(见图7-6，文后插页)图7-6220kV东关变电站一次系统图1.220kV3/2断路器接线正常运行方式220kV1母线、220kV2母线并串运行，1串联络2212断路器、22121隔离开关、22122
变电设备运行维护与值班工作(见图7-7)1.110kV单母线分段接线正常运行方式110kV分段10-1隔离开关，10-2隔离开关均在合闸位置，110kV高科线14断路器，14-2隔离开关，14-3隔离开关均在合闸位置，110kV
