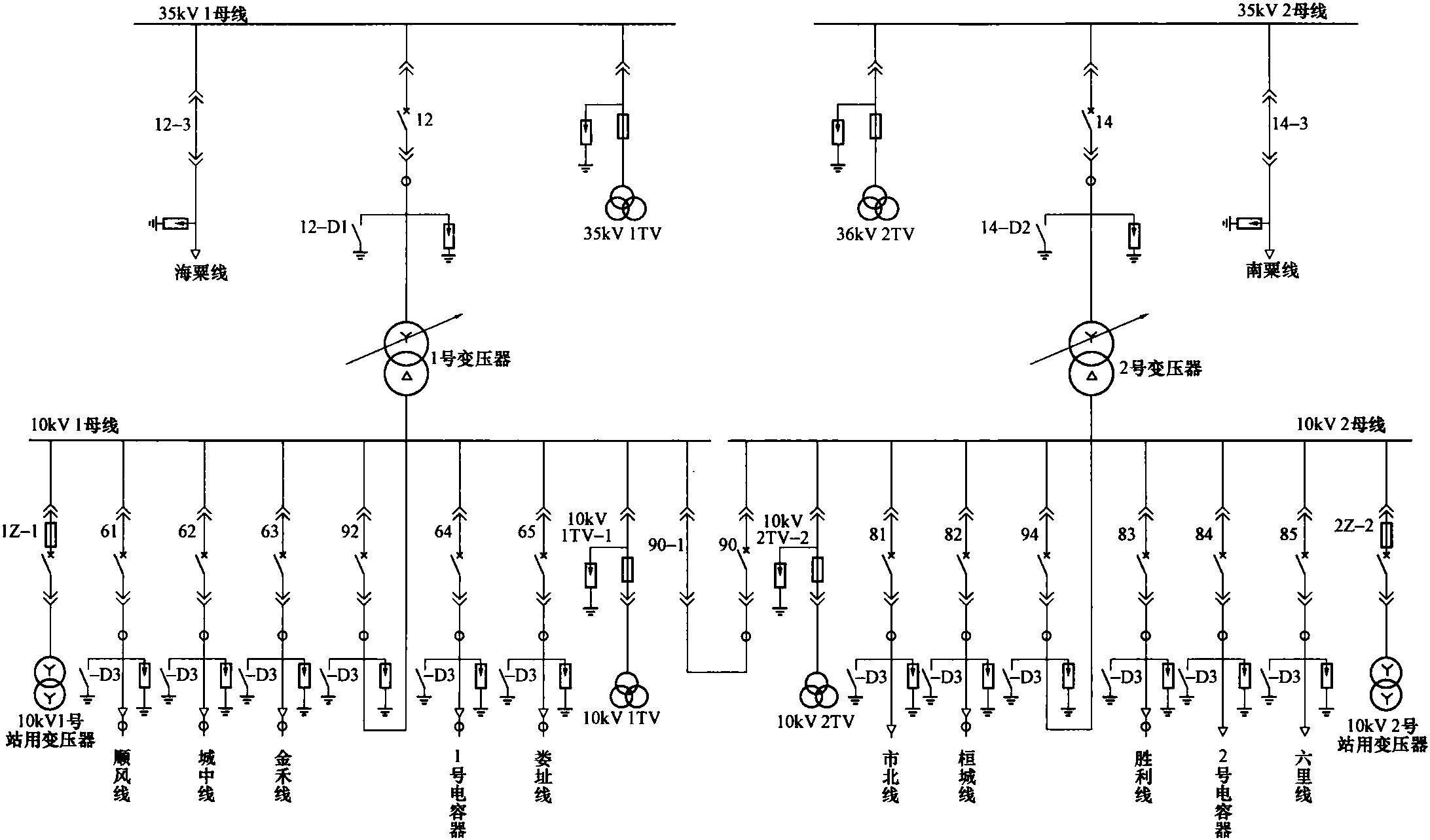

(见图7-12)1. 35kV变压器进线接线一次系统正常运行方式35kV海粟线带35kV 1母线运行，35kV海粟线12-3手车隔离开关在合闸位置。35kV 1号变压器35kV侧在35kV 1母线运行，35kV 1号变压器12手车断路器在合闸位置。35kV南粟线带35kV 2母线运行，35kV南粟线14-3手车隔离开关在合闸位置。35kV 2号变压器35kV侧在35kV 2母线运行，35kV2号变压器14手车断路器在合闸位置。35kV 1号变压器35kV侧接地刀闸12-D1在拉开位置，35kV 2号变压器35kV侧接地刀闸14-D2在拉开位置。35kV1TV在35kV 1母线运行，35kV 2TV在35kV 2母线运行。2. 35kV变压器及两侧设备正常运行方式35kV 1号变压器35kV侧在35kV 1母线运行，35kV 1号变压器12手车断路器在合闸位置。35kV 1号变 ...... （共1420字） [阅读本文]>>
