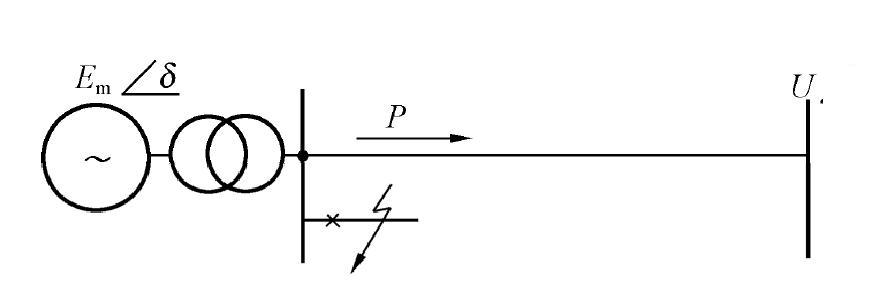

假定在高压母线出口空负荷分支短线上发生金属性三相短路故障(见图1-16)。发生故障前，发电机向系统送出的有功功率为P0。以无穷大系统母线电压为基准(所谓无穷大系统，是指具有无限大惯性，内阻抗为零的一个假想系统。它的内电动势的绝对值及相位角都相对于额定转速固定不变，母线电压和无穷大系统的内电动势完全一样)。在发生三相短路期间，高压侧母线电压为零，发电机完全不能送出有功功率，而输入到发电机组的机械功率来不及变化，于是功率过剩，使发电机组转子加速，发电机的内电动势角也相对于无穷大系统电压而不断增大。到故障切除时，转子角已增至δt(见图1-17)，送电恢复， ...... （共883字） [阅读本文]>>
电力设备继电保护技术发电机主要由定子和转子两部分构成。在定子与转子间留有适当的间隙，通常将该间隙称为气隙。极对数为1的三相交流同步发电机的结构示意图如图1-1所示。在定子铁芯上设置有槽，每个定子槽分上槽和下槽，上槽及下槽中
电力设备继电保护技术转子磁场旋转时，每转过一对磁极，定子绕组中的电动势便历经一个周期。因此，定子绕组中电动势的频率可由每秒钟转过磁极的极对数来表示。设同步发电机的极对数(即一个N，一个S)为p，每分钟的转速为n，则频率为转
电力设备继电保护技术发电机空负荷特性是指发电机以额定转速空负荷运行时其电动势E0与励磁电流I1之间的关系曲线。当发电机处于空负荷运行状态，其端电压U就等于电动势E0，因此该曲线也就是空负荷时端电压与励磁电流的关系曲线。电动
电力设备继电保护技术所谓短路特性，是指发电机在额定转速下，定子三相绕组短路时，定子稳态短路电流I与励磁电流I1的关系曲线，即I=f(I1)，如图1-3所示。图1-3短路特性曲线在做短路特性试验时，要先将发电机三相绕组的出线
电力设备继电保护技术负荷特性是当转速、定子电流为额定值，功率因数cosφ为常数时，发电机电压与励磁电流之间的关系，即U=f(I1)。如图1-4所示为不同功率因数时的负荷特性曲线。当cosφ值不同，即可得到不同负荷种类的负荷
