直流输电换流站由基本换流单元组成，我国±500kV 常规高压直流输电工程以及特高压直流输电工程，均采用由晶闸管换流阀构成的12 脉动换流器为基本换流单元。由于12 脉动换流器是由2 个6 脉动换流器串联构成，因此首先对6 脉动换流器的工作原理进行分析。

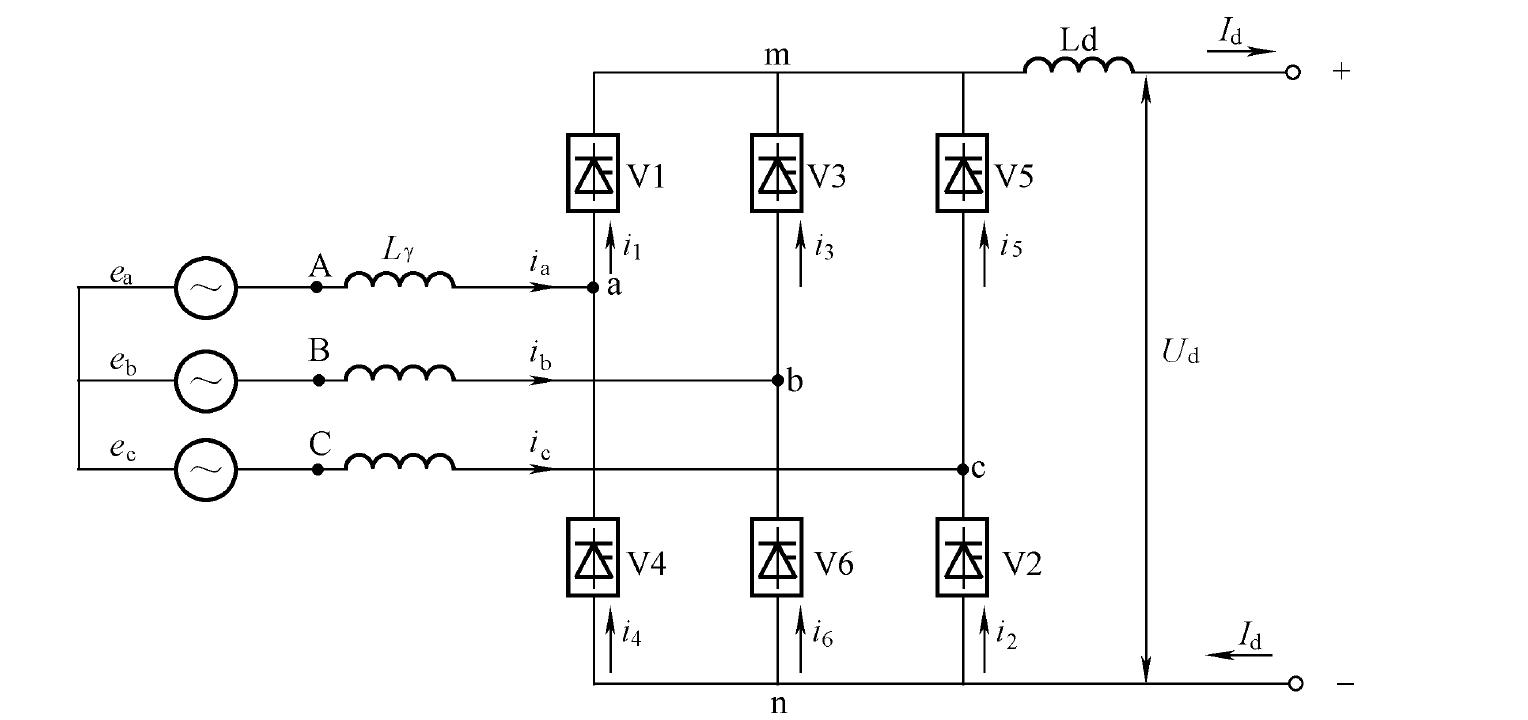

6 脉动换流器是通过6 个换流阀的按序通断将交流电变为直流电，图2-3 是位于整流站的6 脉动换流器(由于换流器工作于整流状态，故亦称其为整流器)的原理接线图。图2-3 中ea、eb、ec 为等值交流系统的工频基波正弦相电动势，Lγ为每相的等值换相电抗，Ld 为平波电抗器。V1～V6 为组成6 脉动换流器的6 个换流阀的代号，数字1～6 为换流阀的导通序号 ...... （共5398字） [阅读本文]>>
特高压输电(一)直流输电的技术准备20世纪60年代开始，国内制造和运行部门的研究单位开始对直流输电进行试验室研究，1974年，在西安高压电器研究所建成一个8.5kV、200A、1.7MW，采用6脉动换流器的背靠背
特高压输电在交流输电占主导地位的今天，直流输电还能够得到快速的发展，主要是直流输电具有交流输电所没有的优点，如直流输电不存在系统稳定问题，功率调节快速可靠，可以限制短路电流，线路造价低，损耗小等。(1)直流输电不
特高压输电特高压直流输电具有高压直流输电所有的优点，由于它电压高，在大容量、远距离输电中更具优势。有关部门对表1-2各电压等级直流输电系统的典型配置方案的经济性进行了详细研究，研究结果分析如下。表1-2各电压等级
特高压输电我国特高压直流输电的应用前景与我国负荷和能源发展的特点密切相关。1.我国用电负荷的特点改革开放以来，我国电力负荷一直以较快的速度发展，在进入21世纪以后，电力负荷发展速度更高。2004年全国用电量是19
特高压输电在高压直流输电工程中，换流器均采用三相桥式换流电路，亦称为换流桥(converterbridge)，原理接线如图2-1所示，其中的每个桥臂(converterarm)亦称为换流阀(valve)。图2-1
