1. 原理接线和基本运行工况
换流器工作在逆变站称为逆变器，它是将直流电能转换为交流电能的换流器。常规高压直流输电以及特高压直流输电的逆变器也由晶闸管换流阀组成，为有源逆变器，它要求所接的交流系统提供换相电压和电流，即受端系统必须有交流电源。6 脉动逆变器的原理接线如图2-7 所示。与整流器相同，逆变器也是由6 个换流阀所组成的三相桥式接线。由于换流阀

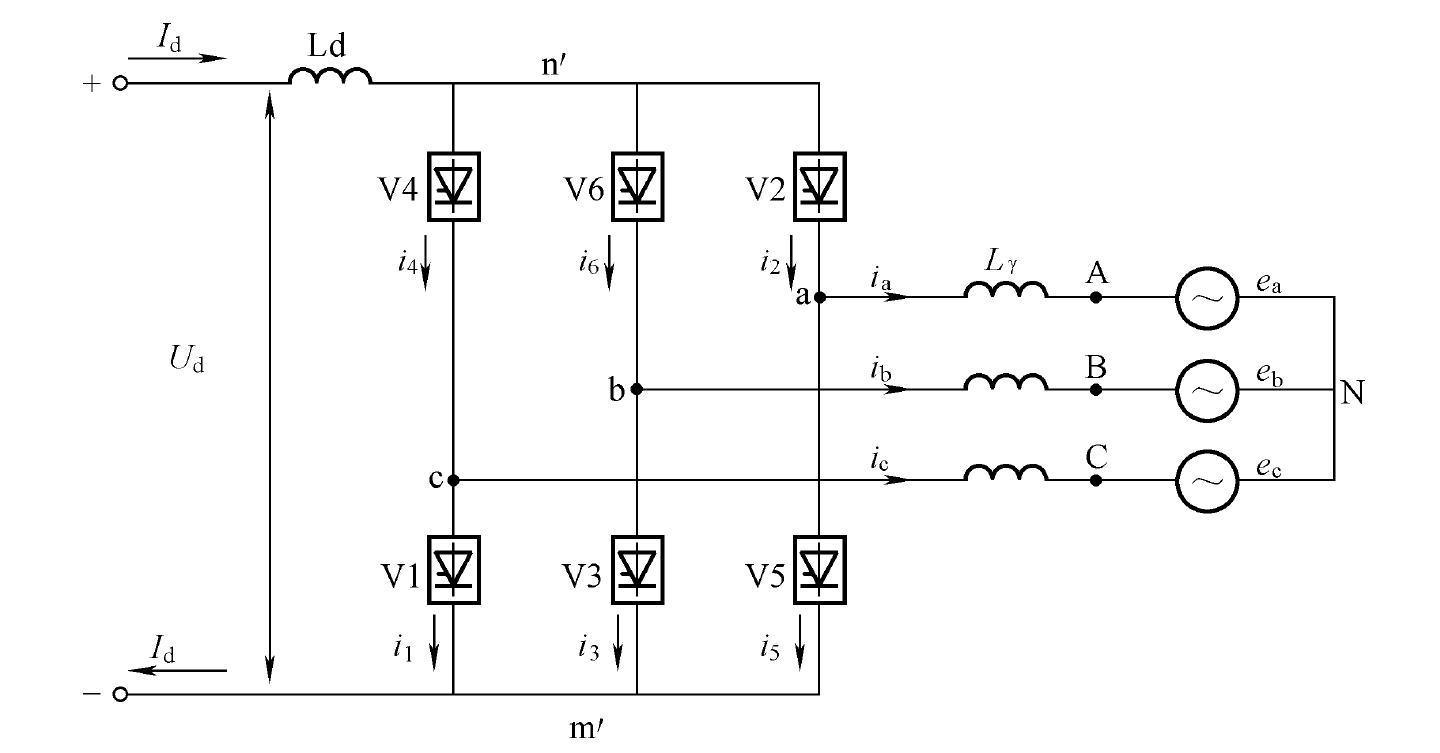

的单向导电性，逆变器换流阀的可导通方向必须与整流器的相一致，这样才能保证直流电流的流通。图2-7 6 脉动逆变器原理接线图
换流器作为逆变器运行时，其共阴极点m′的电位为负，共阳极点n′的电位为正，与其作为整 ...... （共3695字） [阅读本文]>>
