1. 换流器基本构成和原理接线

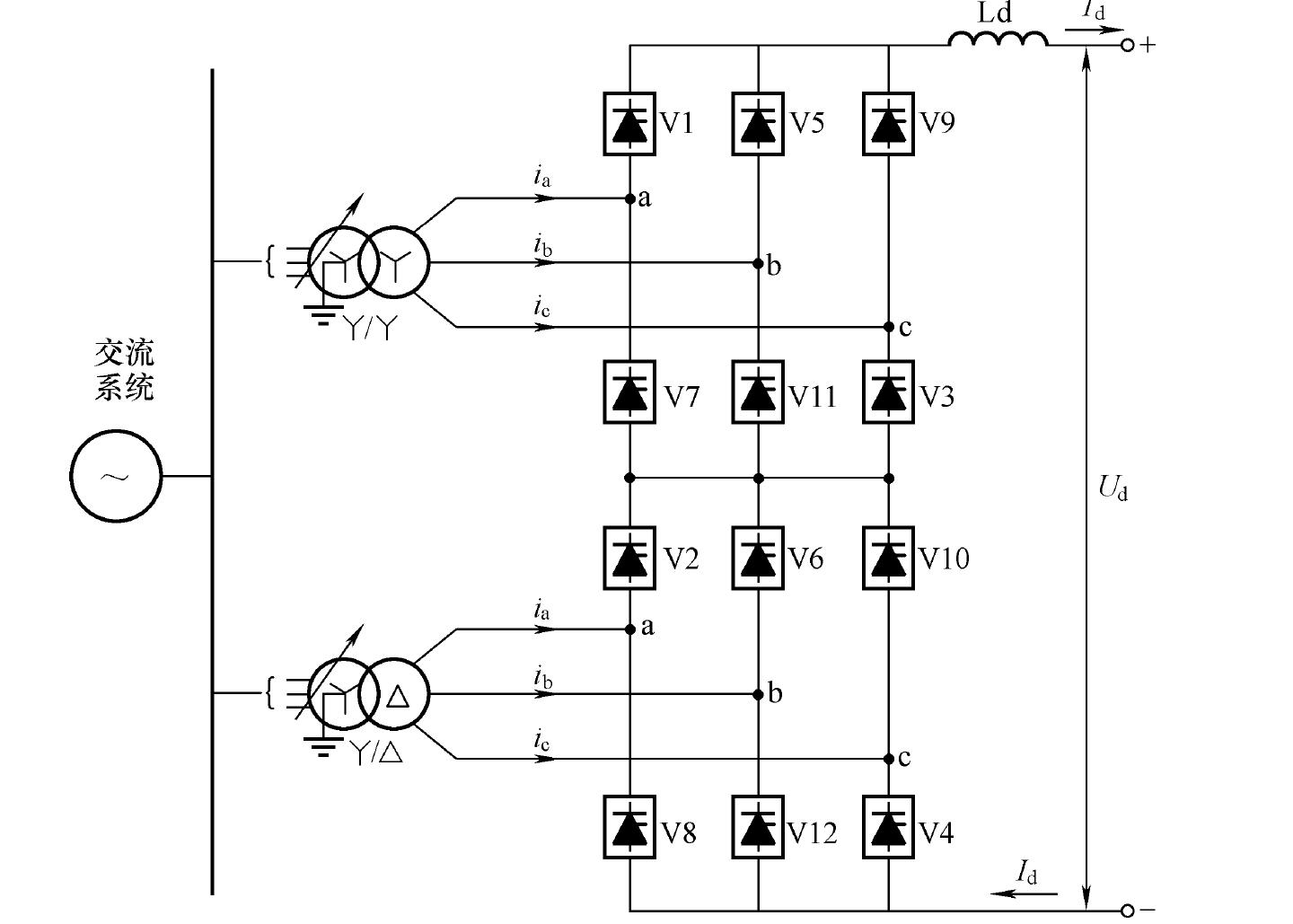

12 脉动换流器是由两个6 脉动换流器在直流侧串联而成，其中一个6 脉动换流器与换流变压器的阀侧采用星形接线的绕组相连，而另外一个6 脉动换流器则与换流变压器的阀侧采用三角形接线的绕组相连，从而使两个6 脉动换流器通过换流变压器的阀侧得到相位相差30°的换相电压。
若12 脉动换流器采用两组双绕组的换流变压器，即每个6 脉动换流器有一组单独的换流变压器，这样两组换流变压器的网侧绕组在系统侧并联。12 脉动换流器也可以采用一组三绕组的换流变压器，即换流变压器的系统侧仅有一个绕组，而两个6 脉动换流器则分别与换流变压器阀侧的星形绕组和三角 ...... （共4264字） [阅读本文]>>
特高压输电(一)直流输电的技术准备20世纪60年代开始，国内制造和运行部门的研究单位开始对直流输电进行试验室研究，1974年，在西安高压电器研究所建成一个8.5kV、200A、1.7MW，采用6脉动换流器的背靠背
特高压输电在交流输电占主导地位的今天，直流输电还能够得到快速的发展，主要是直流输电具有交流输电所没有的优点，如直流输电不存在系统稳定问题，功率调节快速可靠，可以限制短路电流，线路造价低，损耗小等。(1)直流输电不
特高压输电特高压直流输电具有高压直流输电所有的优点，由于它电压高，在大容量、远距离输电中更具优势。有关部门对表1-2各电压等级直流输电系统的典型配置方案的经济性进行了详细研究，研究结果分析如下。表1-2各电压等级
特高压输电我国特高压直流输电的应用前景与我国负荷和能源发展的特点密切相关。1.我国用电负荷的特点改革开放以来，我国电力负荷一直以较快的速度发展，在进入21世纪以后，电力负荷发展速度更高。2004年全国用电量是19
特高压输电在高压直流输电工程中，换流器均采用三相桥式换流电路，亦称为换流桥(converterbridge)，原理接线如图2-1所示，其中的每个桥臂(converterarm)亦称为换流阀(valve)。图2-1
