(一)布置原则
粮油钢板筒仓的平面及竖向布置应根据工艺、地形、工程地质及施工条件等，经技术和经济上评价比较后确定。仓群宜选用单排或多排行列式平面布置(如图21-4)。筒仓净距不应小于500mm;当采用独立基础时，可按基础设计确定;落地式平底仓，应根据清仓设备所需距离确定。

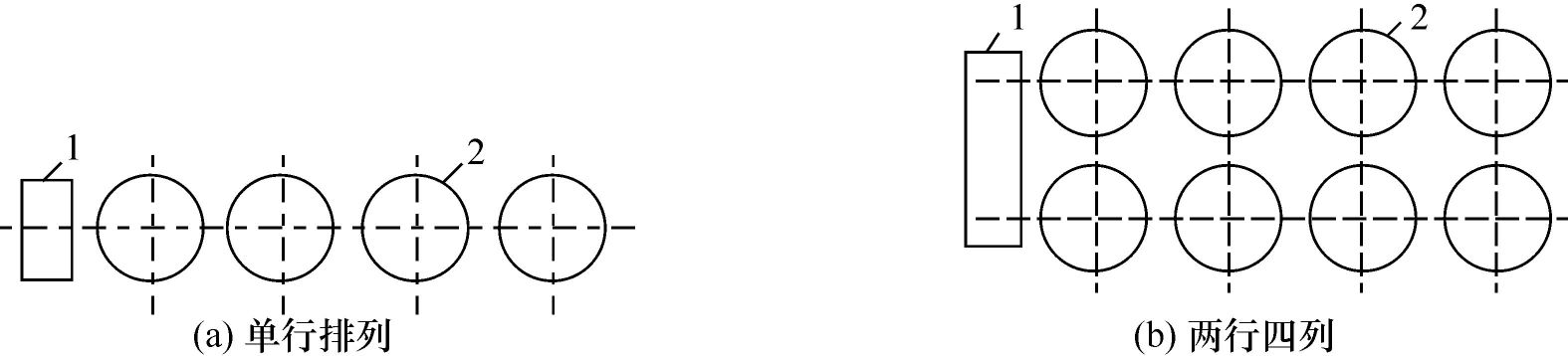

图21-4 仓群平面布置示意图
1.工作塔 2.筒仓
方案设计时，可按(21-31)式估算储粮高度：
hn=0.9·fk/γ
(21-31)
式中：hn——储粮估算高度;
fk——地基承载力标准值;
γ——储粮的重力密度。
另外，粮食油料钢板仓群，不应利用星仓储粮;筒仓与筒仓、筒仓与工作塔之间的输送设备地道应设置沉降缝;筒仓与筒仓、筒仓与工作塔之间的 ...... （共1998字） [阅读本文]>>
