层状撕裂经常产生在“T”型接头和角接接头上，见图2-14。

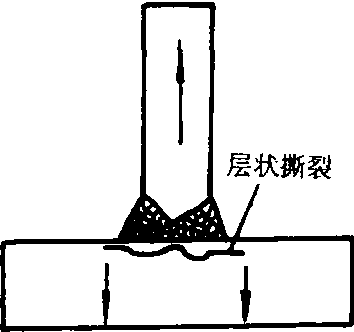

图2-14 层状撕裂的位置
1.层状撕裂的特点和原因
层状撕裂系低温开裂，但它与热影响区的氢致裂纹不同，层状撕裂的横断面略呈阶梯形，而且与钢板表面平行。层状撕裂可能发生在邻近熔合线处，也可发生在离熔合线稍远的地方。
产生层状撕裂的原因是在轧制钢板中存在硫化物、氧化物和硅酸盐等非金属夹杂物，其中尤以硫化物的作用为主。这些夹杂物在轧制过程中被延展成片状，分布在与表面平行的各层中，它们的变形能力极差，使金属在厚度方向上的机械性能，特别是断面收缩率严重下降。在垂直于厚度方向的焊接应力作用下，在夹杂物 ...... （共1558字） [阅读本文]>>
焊接焊接方法很多，而且新的方法不断涌现。将各种方法科学地归类是一个十分复杂重要的问题。科学的分类，可以帮助我们了解各种焊接方法的特点和本质，为开发焊接新技术提供理论依据。焊接分类方法很多，其优缺点各有差异。
焊接选择焊接方法应在保证焊接产品质量优良可靠的前提下，有良好的经济效益，即生产率高、成本低、劳动条件好、综合经济指标好。为此选择焊接方法应考虑下列因素：1.产品结构类型焊接产品的结构类型归纳为四类：结构件类
焊接1.焊接区内气体的来源焊接过程中，焊接区内充满大量气体，这些气体不断地与熔化金属发生冶金反应，从而影响焊缝金属的成分和性能。气体的来源：(1)焊接材料：焊接材料是焊接区内气体的主要来源，主要由其中的造气
焊接焊接材料的药剂(如药皮、药芯、焊剂)在焊接高温时熔化的产物及其在焊接冶金过程中的生成物，称为焊接熔渣。1.焊接熔渣的作用(1)机械保护作用：焊接时，焊接材料的药剂熔化后所形成的液态熔渣覆盖在熔滴和熔池的
焊接焊接熔池的金属由液态转变为固态的过程，称为焊接熔池的一次结晶。1.焊接熔池一次结晶的特点(1)熔池的体积小、冷却速度大：焊接熔池的体积远比金属冶炼和铸造时小，单丝埋弧焊时，熔池的最大体积约为30cm3，
上一篇
